Automatisches Förder- und Stapelverpackungssystem für Gipslinien oder lange Drahtplatten
Automatisches Förder- und Stapelverpackungssystem für Gipslinien oder lange Drahtplatten
Das automatische Verpackungssystem besteht aus einer automatisierten Produktionseinheit bestehend aus Produktförderer, automatischer Produktsortier- und -anordnungsmaschine, Produktstapelmechanismus, temporärer Lagerförderlinie nach dem Stapeln, vorübergehendem Kartonlagermechanismus, automatischem Kartonfördermechanismus, Verpackungsvorformmaschine, Verpackungsformmaschine und Ausgabemechanismus, mehrere Schutztore und Zäune sowie ein Steuerungssystem (SPS).
Workflow Automatisches Förder- und Stapelverpackungssystem für Gipslinien oder lange Drahtbleche:
Das Produkt wird über die Förderstrecke zum automatischen Anordnungsstapelmechanismus geschickt. Der Mechanismus stapelt die Produkte automatisch in geordneter Weise. Nach dem Stapeln wird der Karton in der Kartonstapelspeichermaschine vorübergehend auf der Produktzwischenlagerlinie zwischengelagert Der Vorverpackungs-Host greift an der Kartonförderstrecke nach jedem Stück Pappe und der Greifmechanismus greift einen Produktstapel auf der Produkt-Zwischenlagerlinie in die Vorverpackungsmaschine zum Verpacken, zu der jede fertige Gruppe vorgeformter Produkte geschickt wird Der Sprüh- und Endverpackungsformwirt durchläuft die Förderlinie, um den endgültigen Verpackungsformvorgang abzuschließen.
Wichtige Gerätemarken:
SPS: Siemens S7-300/gleichwertige Marke:
Frequenzumrichter: Danfoss/Äquivalent
Fotoelektrischer Sensor: SICK
Servomotor: Panasonic
Getriebemotor: SEW
Servomembranpaket: TOYOU/SILVER
Pneumatikkomponenten: SMC
Niederspannungs-Elektrogerät: Schneider
Touchscreen: Siemens
Heißluftklebesystem: Nordson
Systemlayoutdiagramm
Gesamtgrundriss:

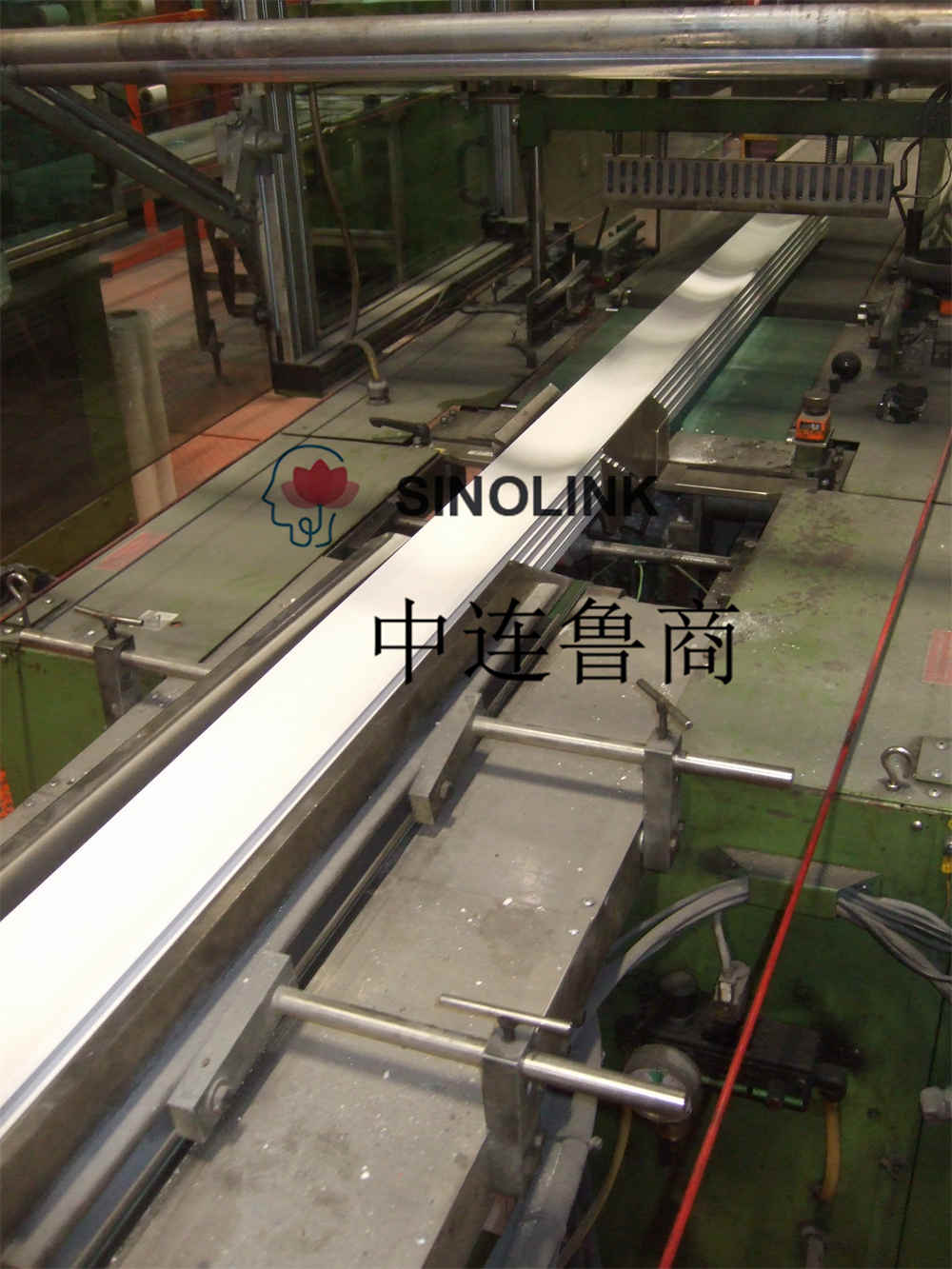

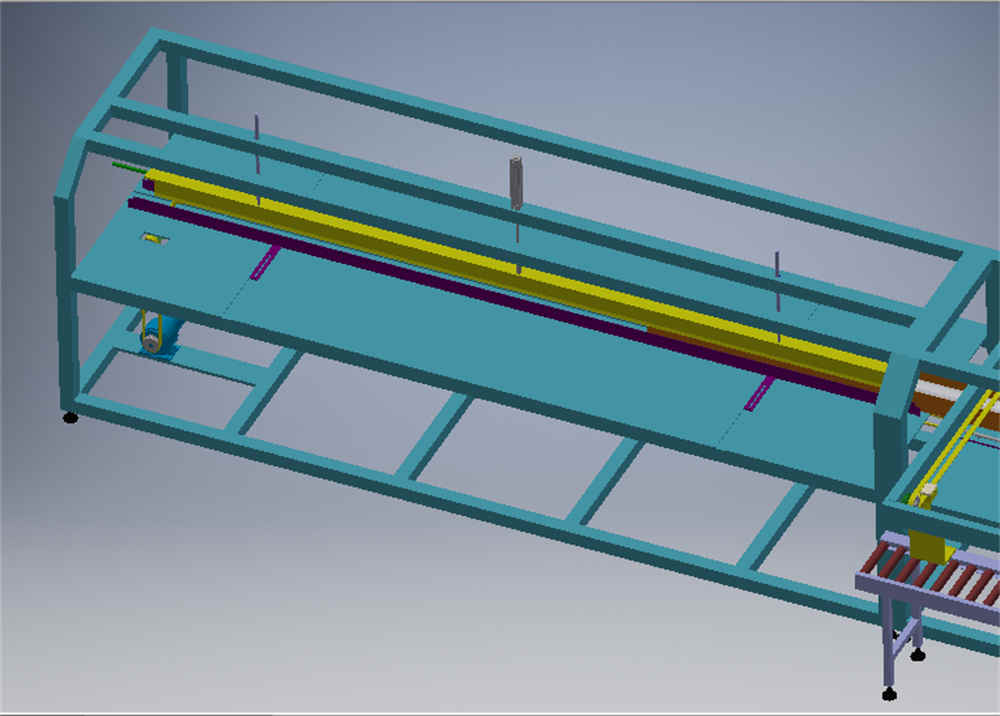

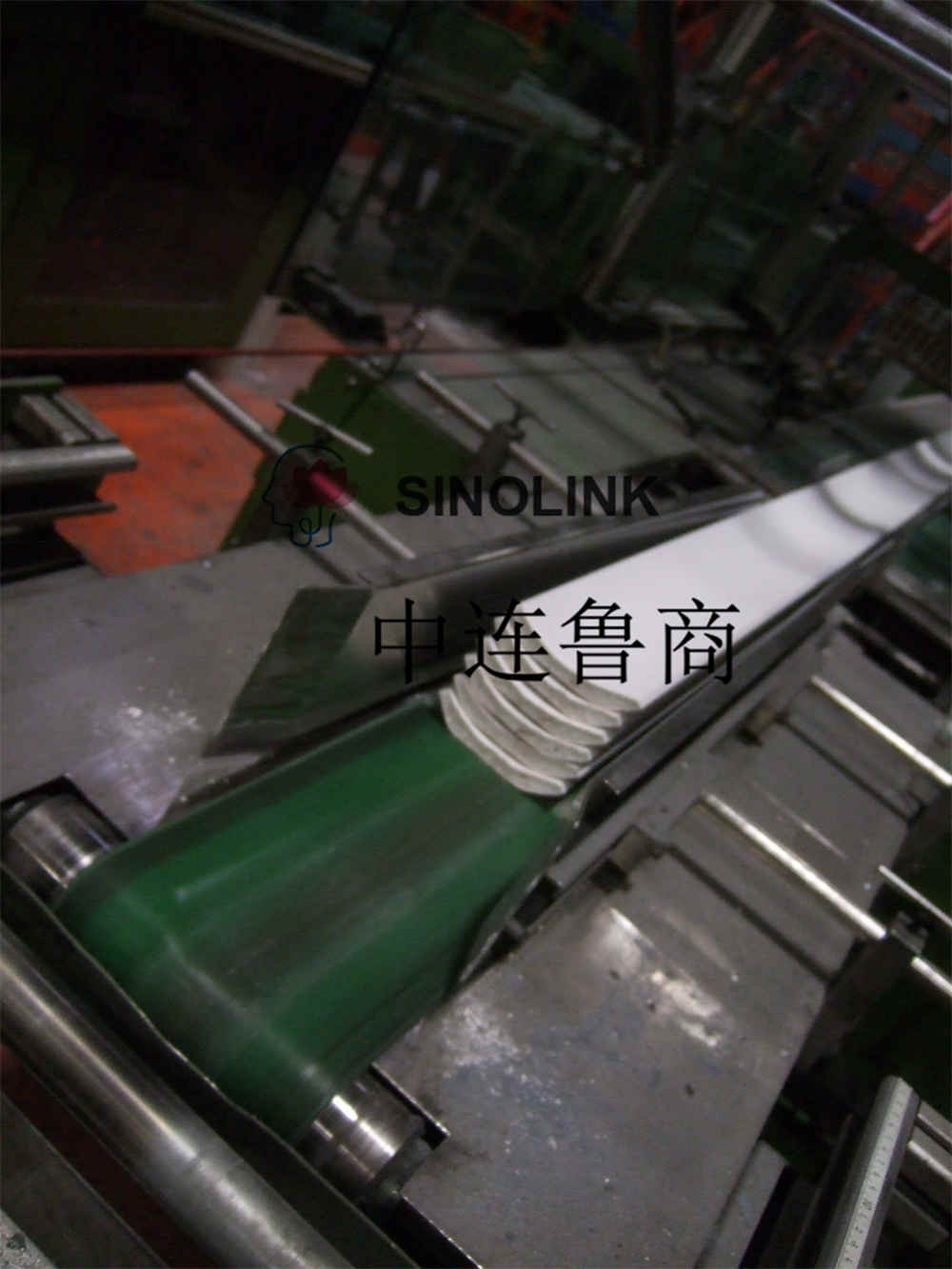

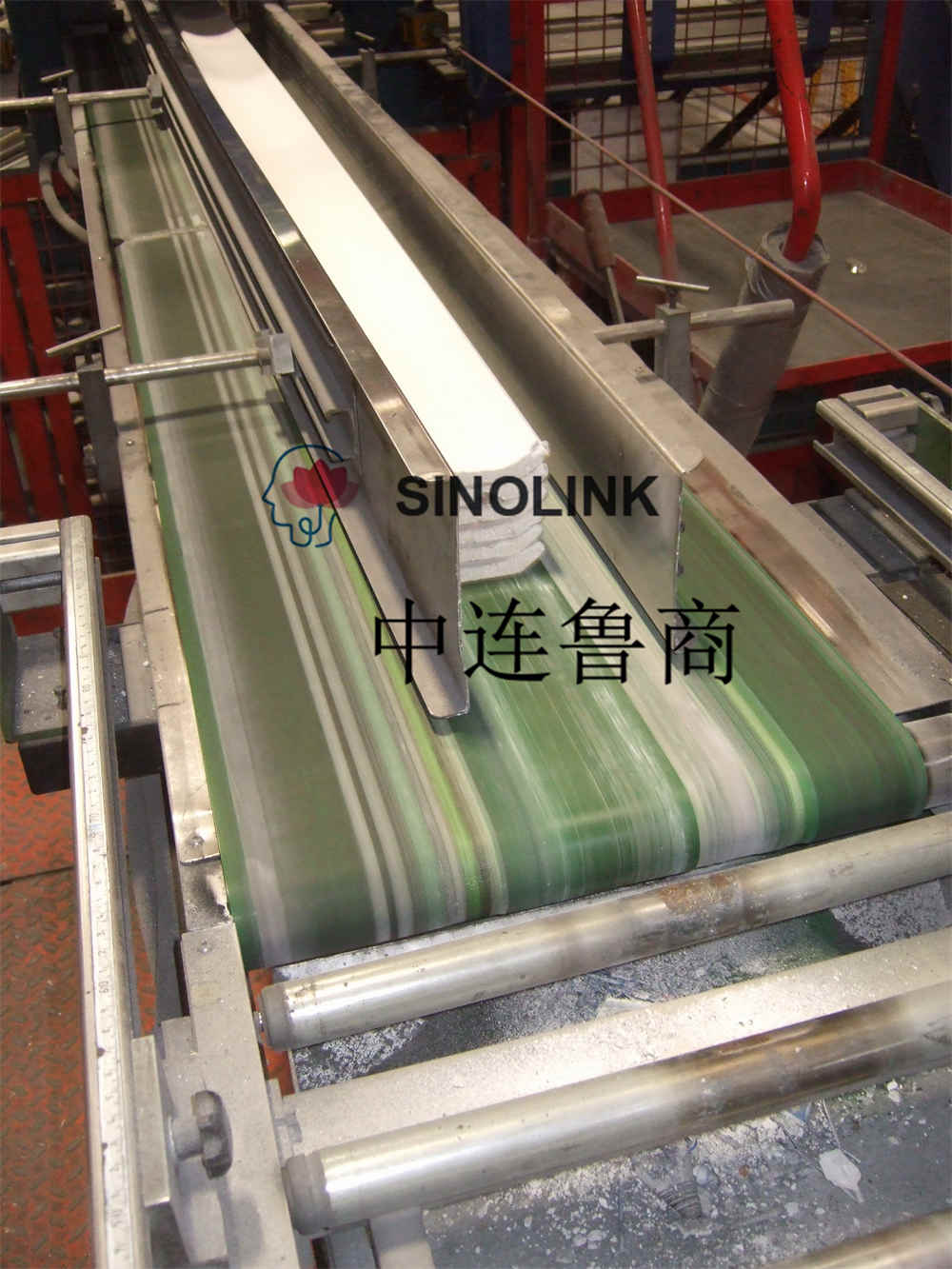

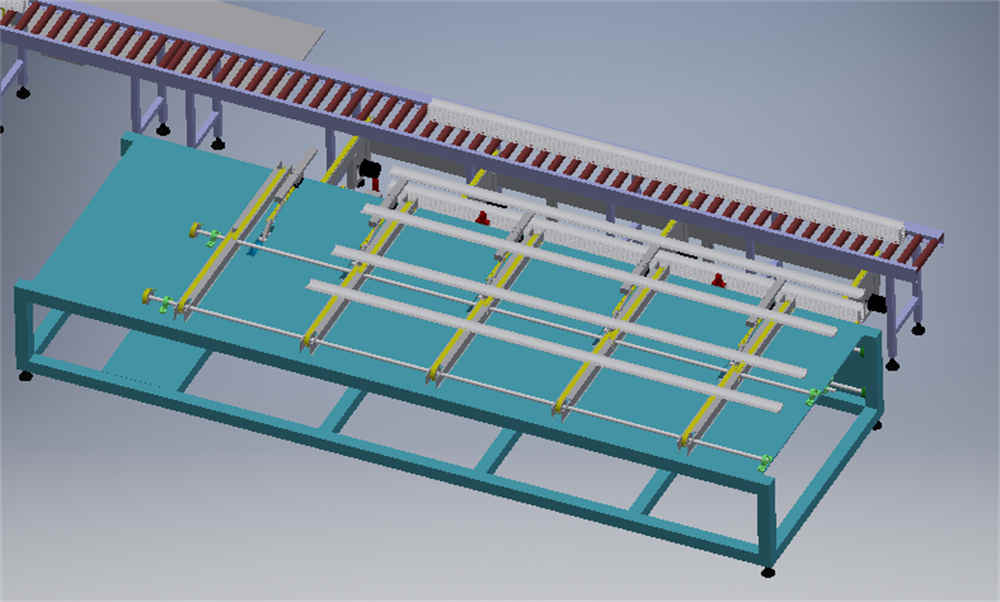

Produktförderlinie und Stapelmechanismus für die Produktanordnung:

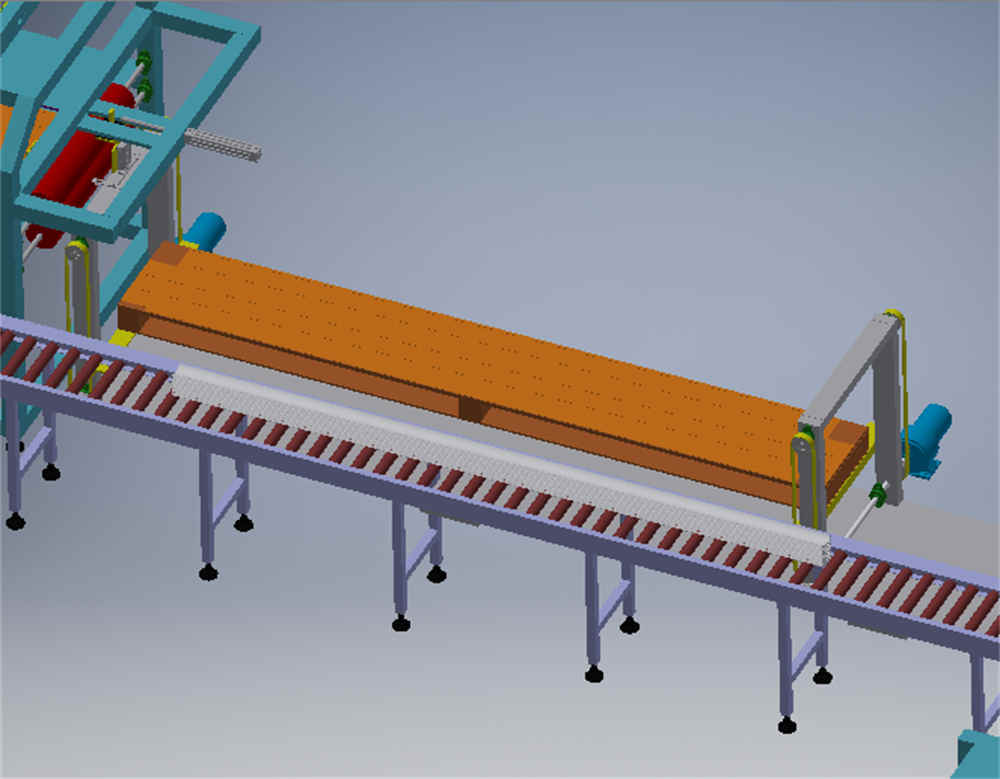

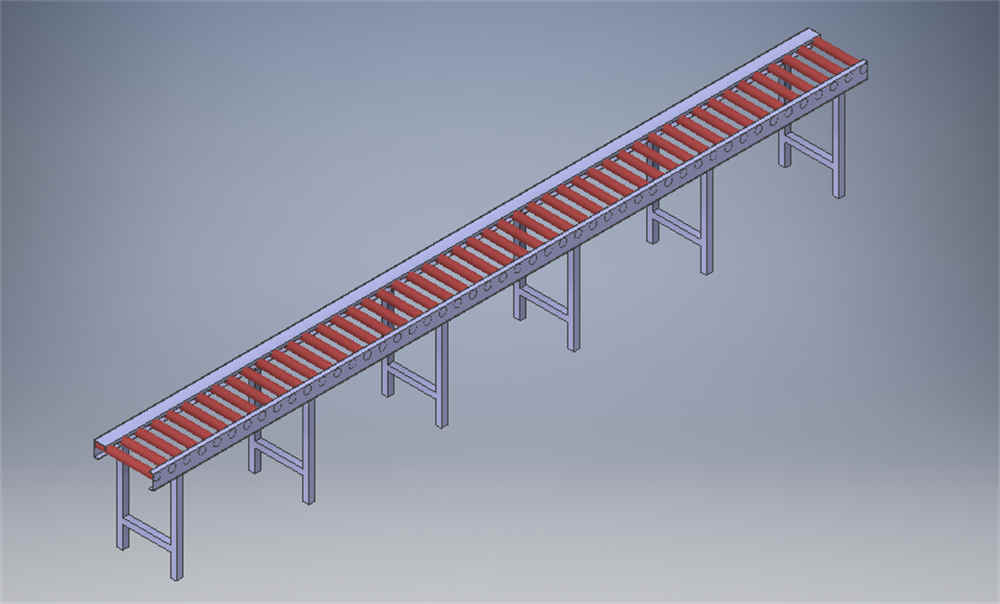

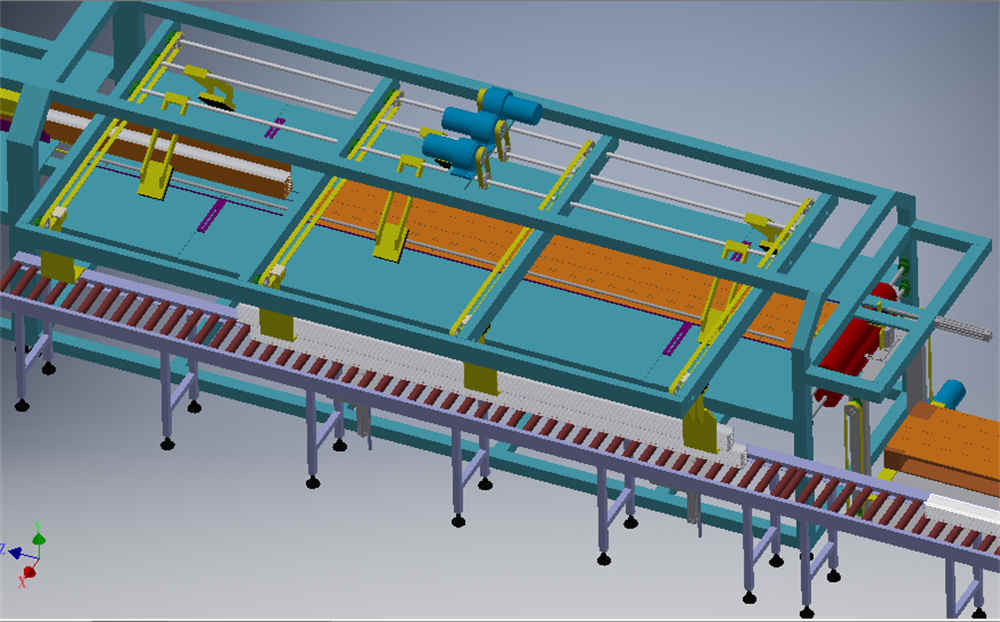

Nach dem Stapeln wird das Produkt auf der Förderstrecke zwischengelagert:
Stapelmechanismus aus Pappe:
Host für Kartonförderung und Verpackungsvorformung:
Leimsprühsystem und Leistung für Verpackungsformen:
Weitere Informationen erhalten Sie jederzeit bei uns.
