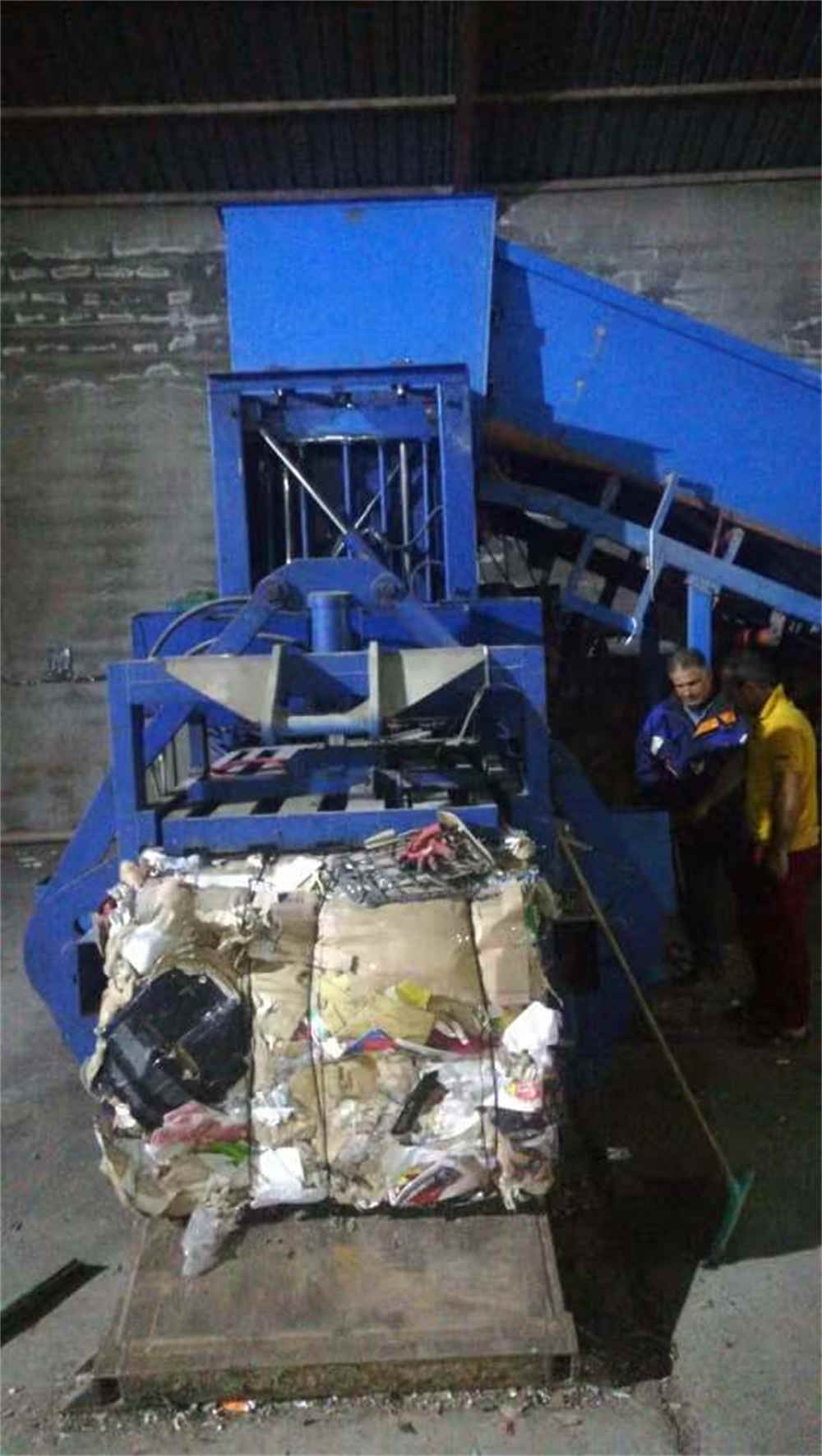

Vollautomatische hydraulische Ballenpresse
Vollautomatische hydraulische Ballenpresse für Feste Abfälle wie Altpapier oder Wellpappe, Folien , Getränkeflaschen, Fasern etc.

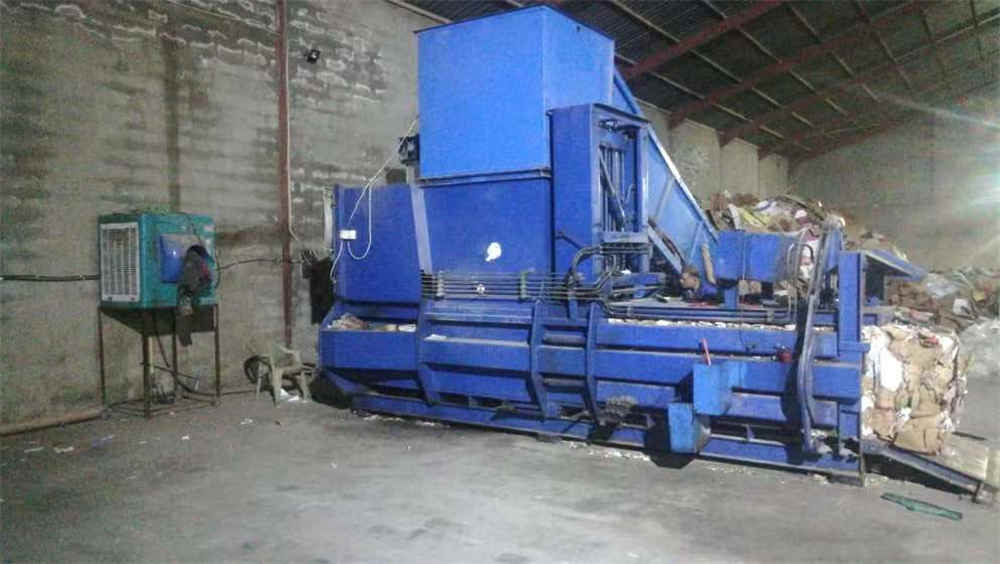

Verstärkte horizontale hydraulische Ballenpresse, geeignet für die Wellpappen-, Folien-, Getränkeflaschen-, Faser- und andere Feststoffabfallindustrie. Die einzigartige Körperstruktur macht den Verpackungsprozess stabiler und effizienter.
SPS-Steuerungssystem, kann automatisch eine Materialerkennung hinzufügen, jedes Mal kann es direkt an das vordere Ende komprimiert werden und manuelles Umreifen, einmaliges Herausnehmen aus dem Paket und andere Prozesse können auch manuell erfolgen.
Der Vorgang ist abgeschlossen.

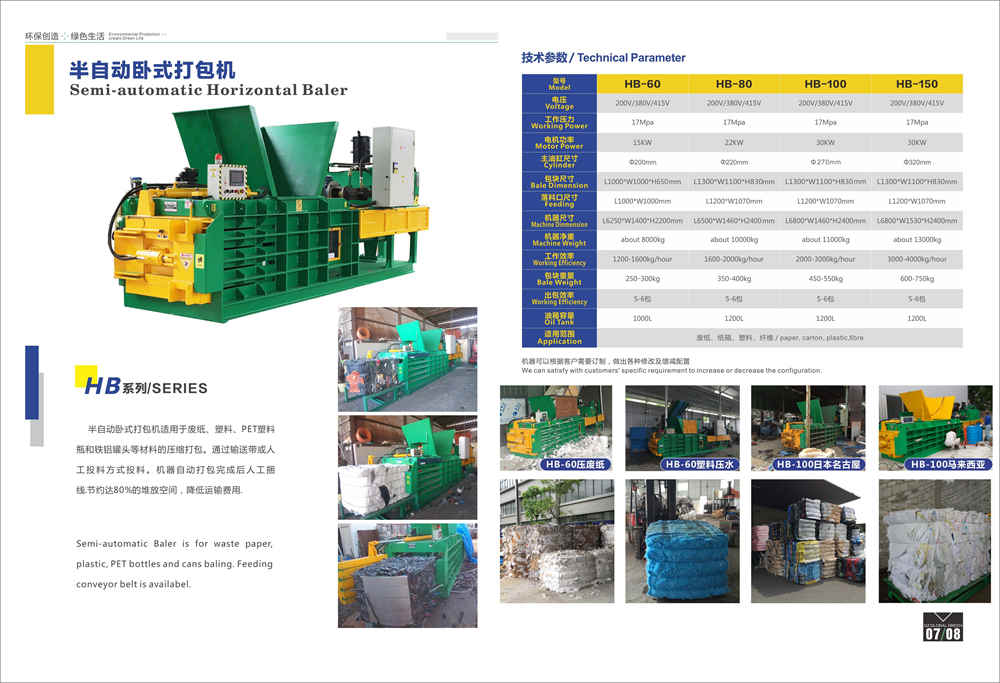

Dieses Modell der halbautomatischen Horizontalmaschine Die Ballenpresse verfügt über ein verbessertes Design mit stärkerer Kraft Struktur des Maschinenkörpers. Es kann eine haben viel schwererer und festerer Ballen.
S. _ N |
Parameter _ Name und Inhalt _ |
Bemerkungen _ |
||||
1 |
Hauptdruckzylinder |
Modell |
220*180 |
Route |
2500 |
Selbstgebauter Ölzylinder |
Nennschub |
1200 kN |
Menge |
1 Stk |
|||
2 |
Arbeitsdruck des Hydrauliksystems |
1000 kN |
||||
3 |
Die Größe der Futteröffnung |
1100*900*1800 (mm) |
Drei Drähte |
|||
4 |
Block Größe |
1100*850*L (Einstellbereich 500-1800) |
||||
5 |
Dichte der Papierverpackung |
450 kg/m³ |
||||
6 |
Wahrscheinlichkeit des Hostgeräts |
37KW-4+5,5KW+5,5KW |
||||
7 |
Spezifikationen zur Geräteleistung |
25 Quadrat weiches Kupfer |
||||
8 |
Verpackungslinie |
12# geglühter Draht (gebündelt 3 Drähte) |
||||
9 |
Wie es funktioniert |
Manuell/vollautomatisch |
||||
10 |
Produktionseffizienz |
8 Packungen/Stunde (ungefähr) |
||||
11 |
SPS und Touchscreen |
Taiwan-Delta |
||||
12 |
Verteilerblock |
Jinan Tiancheng Hydraulikdruck (inländisches Schmieden) |
||||
13 |
Hydraulikventile |
Alle nutzen Yuci-Ölforschung |
||||
14 |
Pipeline |
Dickwandige nahtlose Stahlrohre (hergestellt in Tianjin) und Hochdruckölrohre werden zusammen verwendet |
||||
15 |
Kühlsystem |
Es verfügt über eine Wasserkühlung (8 Quadratmeter), einen Kühlturm, einen Wassertank und eine selbstansaugende Pumpe |
||||
16 |
Elektrogeräte |
Chintai |
||||
17 |
Volumen des Kraftstofftanks |
1,5 Kubikmeter (Hydrauliköl im Besitz des Kunden, Marke Great Wall oder Kunlun) |
||||
18 |
Gerätegewicht |
Ungefähr 17 Tonnen |
||||
19 |
Grundfläche (L*B*H) |
18,5 * 3,5 * 4,2 m |
||||
20 |
Größe des Laders |
Länge 10,5 m * Breite 1,6 m |
Technische Lösungen, technische Konfiguration, Leistungseinführung
( 1) Grundausstattung:
Die Ausrüstung übernimmt das integrierte Mitsubishi-SPS-Steuerungsprogrammierungssystem, das hauptsächlich aus Hauptrahmen, Ölinjektor, Kraftstofftank, Einfülltrichter, Schnallenmaschine, automatischem Umreifungssystem, Konsole, Wasserkühlersystem und Transportband besteht. Die Ölstraße ist glatt und vernünftig. Es kann automatisch zuführen, die Packung pressen, die Leine einhaken, die Leine schneiden, bündeln und andere Funktionen ausführen, die Länge und Anzahl der Ballen frei übertragen, hohe Sicherheitsleistung und schnelle Ladeeffizienz. Der im Zuführsystem eingesetzte Frequenzumrichtermotor passt die Zuführgeschwindigkeit bei ungleichmäßiger Ware automatisch an und spart Energie und Strom.
(2) Technische Qualitätsindikatoren:
01. Packungsdichte: 400-450 kg/m³;
02. Druckpaketgröße: Breite 1100 mm × Höhe 900 mm * Länge L mm (einstellbar)
03. Futterkastenvolumen: Höhe 3,2 * Breite 1,1 * Länge 1,8 Meter
04. Arbeitsmodus: automatische hydraulische Ballenpresse, automatische Bündelungsmaschine.
05. Verseilungsmechanismus: Das Getriebe ist direkt verschlossen. (Gang-Direktgetriebe)
06. Umreifungsmethode: hydraulischer Hakendraht, Drahtschneidesystem, Anzahl der gebündelten Leitungen 3.
07. Bodenstruktur: Rollenschiene, Schiene aus 20 mm verschleißfestem Qualitätsstahl, verstärkter Hauptkörper und Bodenplatte.
08. Push-Bag-System: Rollenvorrichtung, reduziert den mechanischen Widerstand des Haupthydraulikzylinders, um zur Bewegung zurückzukehren, und verbessert effektiv die Geschwindigkeit des Pushens des Pakets.
09. Feste Druckpaketlänge: hochfeste Bahngleisverbindungsstruktur; und die Länge des Timer-Steuerungspakets.
10. Schmiersystem: Vollautomatisches Schmiersystem, reduziert mechanischen Verschleiß, reduziert mechanische Geräusche und sorgt für stabile mechanische Arbeit.
11. Haupthydraulikzylinder: Bohrung 220 mm, Hub 2500 mm.
12. Die beiden Seiten und die Oberseite des Materialförderbandes werden angehoben, der Sicherheitszaun um die Ausrüstung herum ist geschützt und die Sicherheitsbetriebs- und Wartungsplattform ist um die Ausrüstung herum erforderlich.
13. Die Höhe des Beutelauslasses liegt auf Bodenhöhe und der Boden ist mit einer Gleitplatte aus Stahlblech ausgestattet.
(3) Anforderungen an die Gerätekonfiguration:
1. Betriebsmodus: Vollautomatischer Betriebsmodus: automatische Zuführung, Ballenpressen, Einhaken, Drahtschneiden, Ballenpressen, Verpacken, Verpacken usw.;
2. Zuführsystem: Stahlplattenkettenförderband, Dicke ≥ 4 mm, Förderneigung 30–35°; Das Übertragungsgerät verwendet eine hochwertige, verschleißfeste Kette.
3. Hydrauliksystem: Konfigurieren Sie das Kühlsystem so, dass die Ausrüstung bei einer Temperatur unter 60 °C normal funktioniert. Die Dichtungen und Hydraulikrohre werden von der deutschen Firma Texfeng und Goodyear aus den USA importiert;
4. Verpackungsvorrichtung: Die untere Struktur verfügt über eine Rollenschiene, einen austauschbaren 12 mm verschleißfesten Qualitätsstahl + 16 mm Bodenplatte, einen verstärkten Hauptkörper und eine Bodenplatte. Das Paket mit festem Druck verfügt über eine hochfeste Schienenverbindungsstruktur.
5. Umreifungsgerät: Bei der Umreifungsmethode werden automatische hydraulische Verpackung, automatische Bündelung des Öldruckgewindes und 3 Eisendrähte verwendet (der Durchmesser des Eisendrahts liegt im Bereich von 2,8 bis 3,2 mm). Der Formschneider verfügt über einen Doppelscherentyp, eine austauschbare Klinge, eine importierte Klinge, eine Garantie von 7 bis 8 Jahren und 3 Jahre Schärfmesser. Der Verseilmechanismus hat die Form eines Zahnrads und einen gerändelten Typ.
6. Schmierung: automatisches Zentralschmiersystem;
