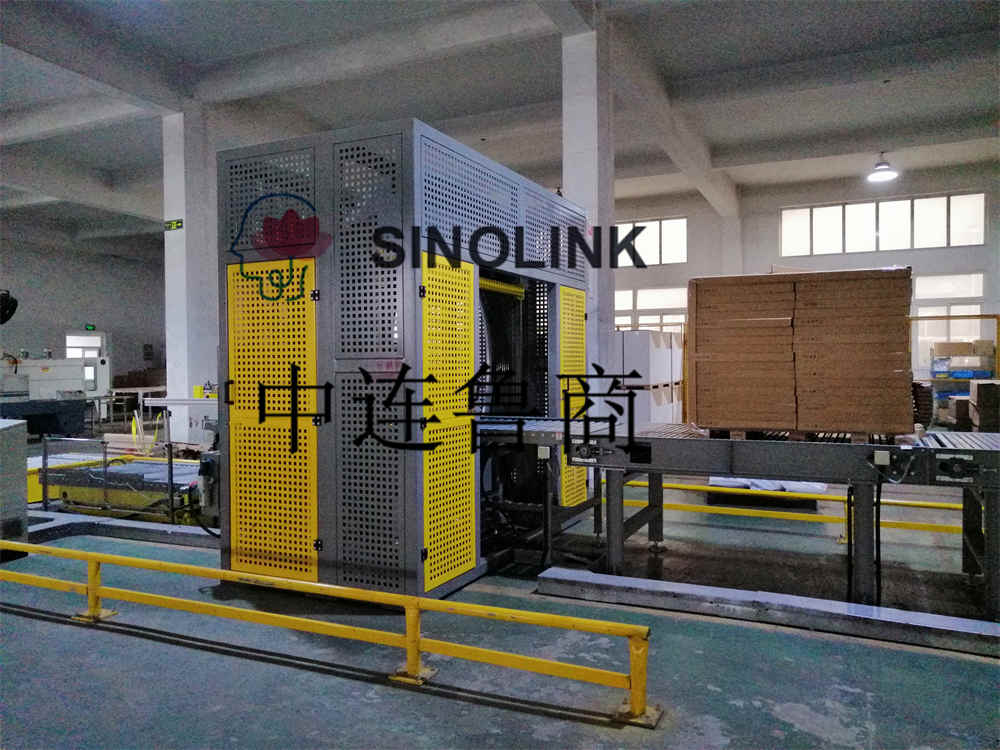

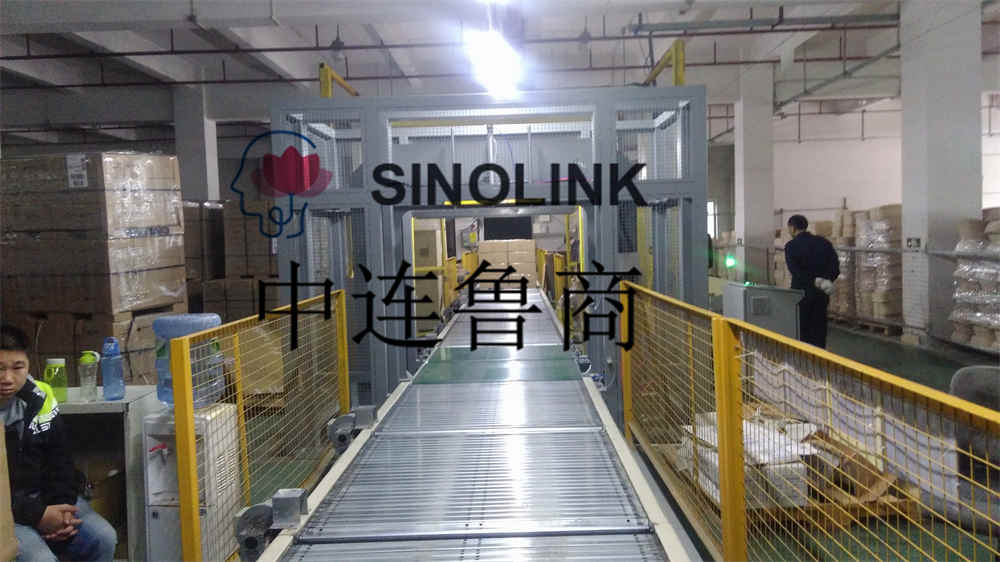

Vollautomatisches IKEA Home Papierpalettenlogistik-Transport-, Verpackungs- und Verpackungssystem

Vollautomatisches IKEA Home-Papierpalettenlogistik-Transport-, Verpackungs- und Verpackungssystem

Designanforderungen und implementierte Funktionen:

Maschinenbelastung: 500 kg/m (max.)

Verpackungseffizienz: 42 Torr/h

Förderbandgeschwindigkeit: 12-18 m/min (Frequenzumsetzung einstellbar)

Höhe der Förderfläche: Der vordere Teil des Hubrollenförderers beträgt 400 mm ± 20 mm und der hintere Teil des Elektrolifts beträgt 950 mm ± 20 mm (vorbehaltlich der spezifischen Konstruktionszeichnungen, die Techniker müssen jedoch so niedrig wie möglich arbeiten). , je niedriger desto besser)

Wippgeschwindigkeit: 15 U/min (max.)

Horizontale Geschwindigkeit: 15-25 U/min (max.)

Arbeitsspannung: 380 VAC/3-Phasen 5-Draht/50 Hz

Luftverbrauch: 3000 ml/min

Pneumatischer Arbeitsdruck: 0,5 ~ 0,7 MP

Filterung: 40 μm

Qualität: öl- und wasserfreie Luft

Jetzt Kontakt aufnehmen Email Telefon Whatsapp

Produktdetails

Fully Automatic IKEA Home Paper Pallet Logistics Conveying Wrapping Packaging System

1.2、Verpackungsmaterialien:

1. LLDPE-Stretchfolie;

2. Dicke: 20–35 μm. Maximaler Außendurchmesser: 240 mm. Innenloch des Papierkerns: Ø 76 mm.

1.3、Andere Anweisungen:

Die Beladungsrichtung muss eine bequeme Entladung für Gabelstapler gewährleisten;

Palettierung von Waren in Kartons auf Papierpaletten (IKEA-Systeme);

Die Oberfolie und der Eckenschutz werden vom Nachfrager manuell zum Hinzufügen und Befestigen verarbeitet. Der Palettentyp ist im Anhang aufgeführt.

Die Abmessungen der gesamten Ladung sind in Anlage 2 dargestellt;

Das maximale Gewicht einer einzelnen Palettenladung beträgt 400 kg.

Fully Automatic IKEA Home Paper Pallet Logistics Conveying Wrapping Packaging System

1.4、Implementierungsfunktion:

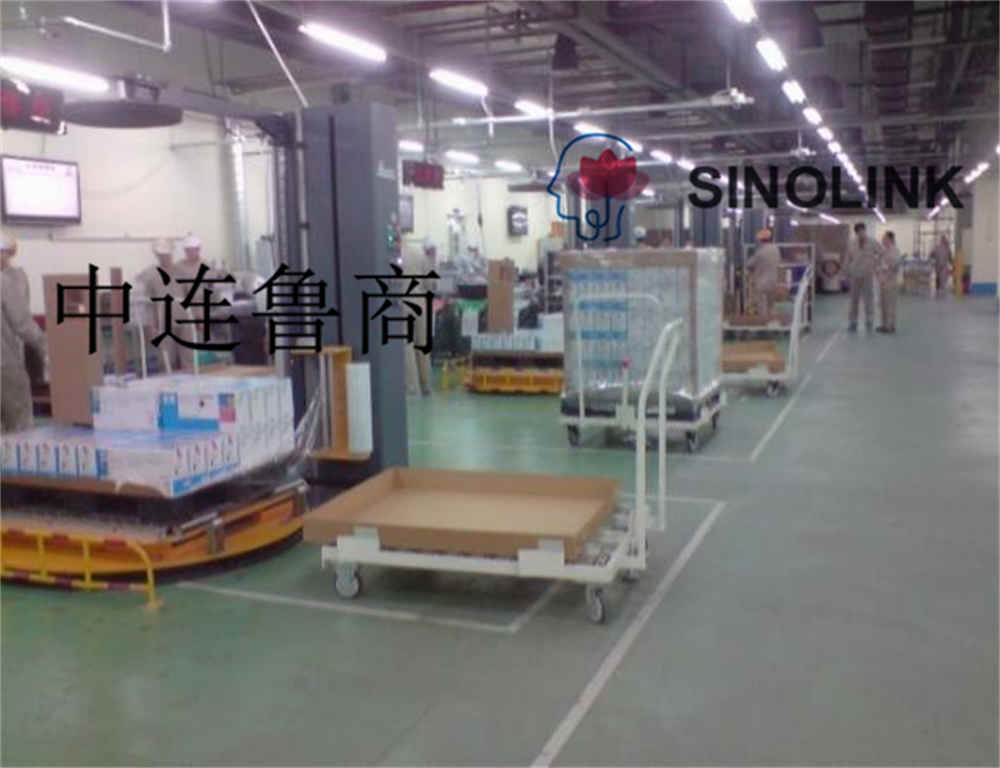

Die Waren werden zum Verladen manuell auf das automatische Förderband geschoben. Beim Laden sollte der Bediener die Geschwindigkeit der Waren kontrollieren, um die untere Ecke des Papierfachs vor Beschädigungen aufgrund übermäßiger Geschwindigkeitsunterschiede zu schützen.

Die Belastungsrichtung entnehmen Sie bitte dem technischen Schemadiagramm;

Der manuelle Ladewagen wird vom Nachfrager vorbereitet, und der Konstruktionsplan muss mit dem Lieferanten ausgehandelt werden, damit die Ausrüstung des Lieferanten perfekt an den Wagen des Nachfragers angedockt werden kann;

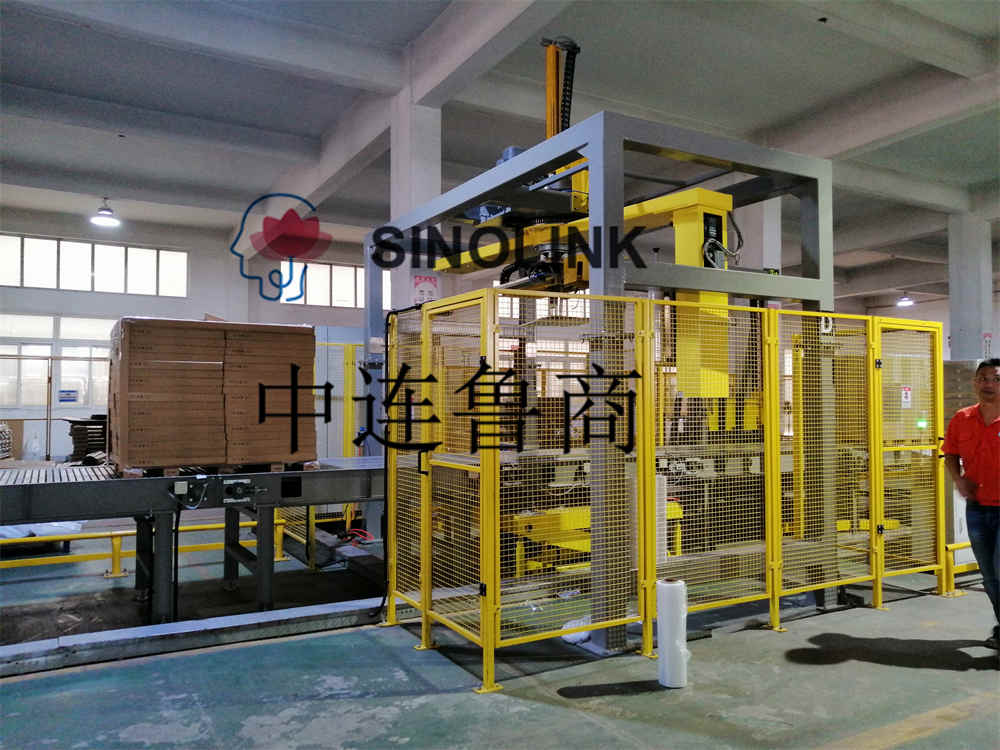

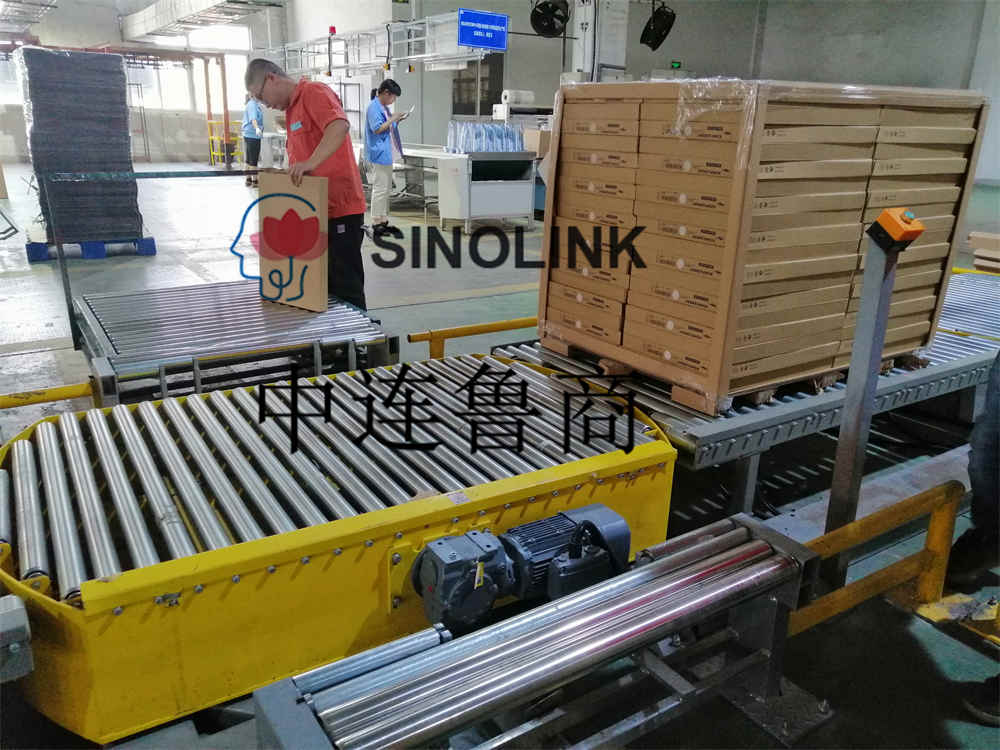

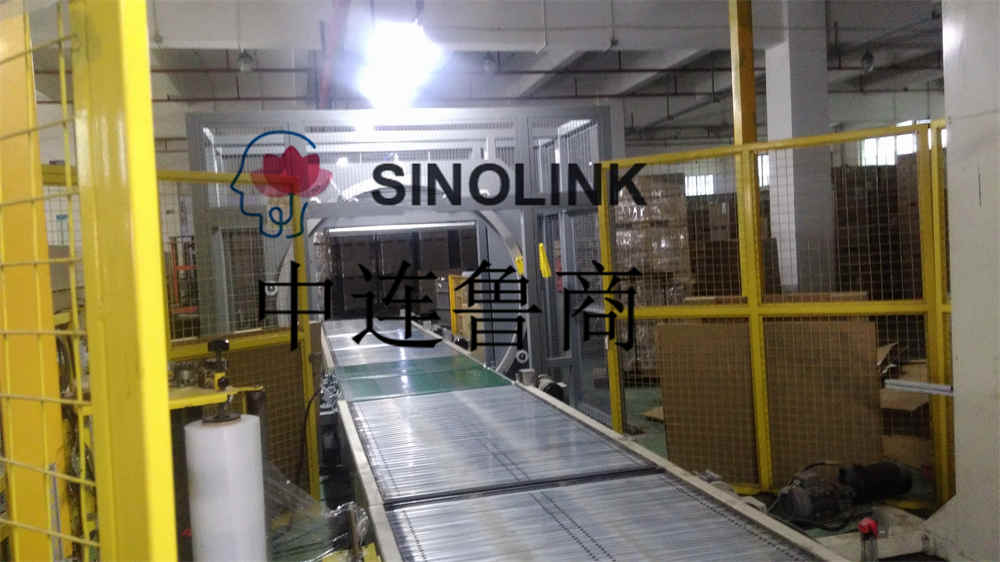

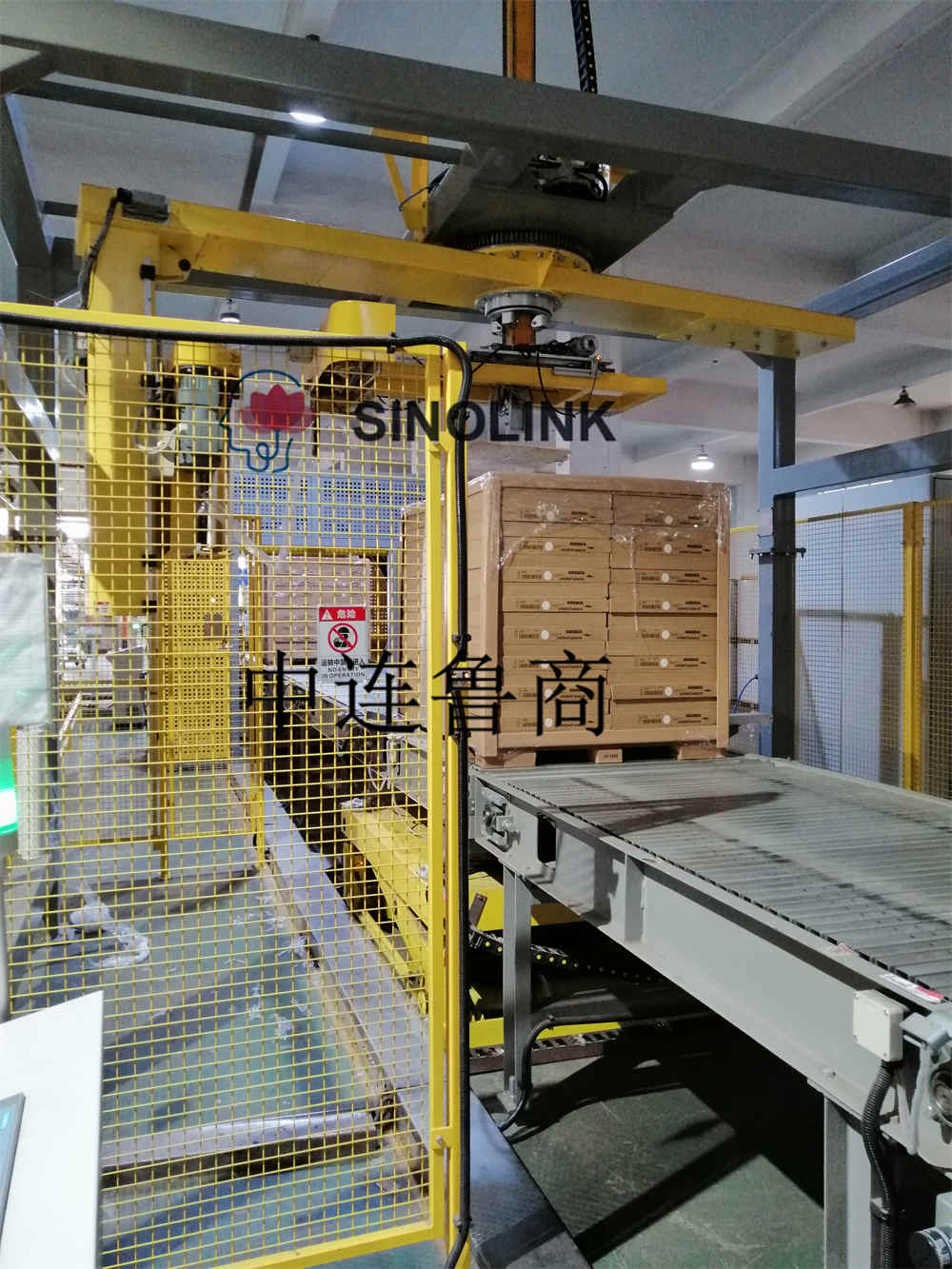

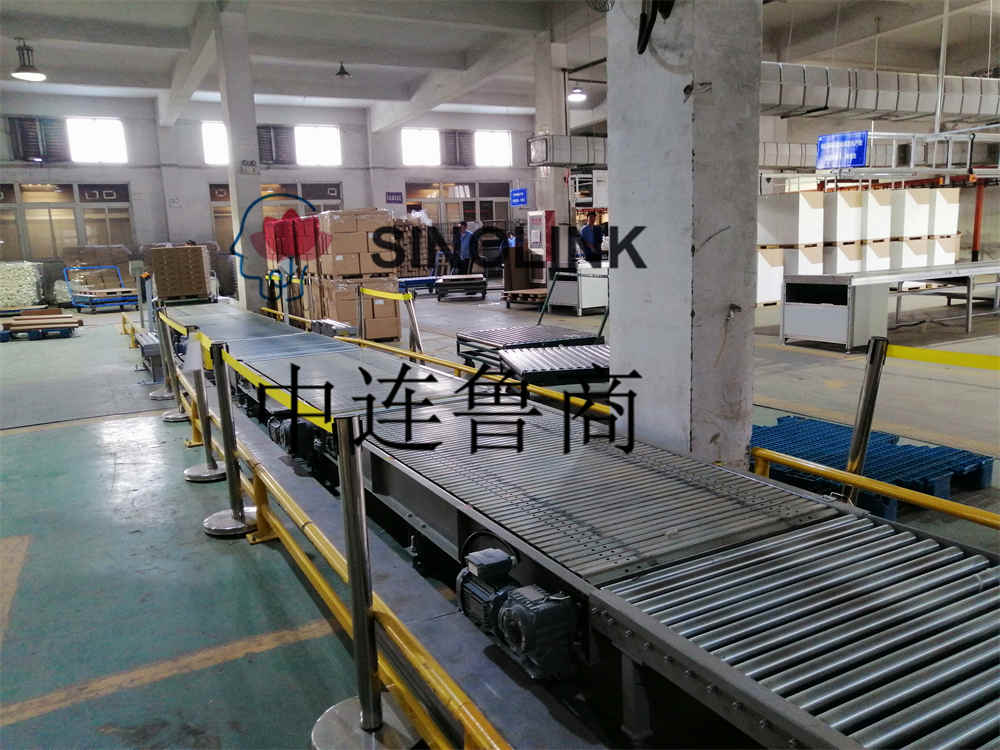

Nachfrageseitiges Frontend, 6 Linien eingehendes Material (jede Warenlinie ist anders) ——— Drehtellerförderer (manuell durch einen manuellen, nicht angetriebenen Ladewagen zum automatischen Förderer geschoben) ——— Kettenförderung ——— kleiner elektrischer Rollenlift ( wird von der Ware von 400 mm auf 950 mm Höhe angehoben) ——— horizontales Aufwickeln (beim Umreifen) ——— oben oben gebrochene Folie, automatische Verpackungsmaschine (mit hydraulischem Hub) ——— automatischer Stapler (jedes Produkt erfordert eine manuelle Steuerung der Beladung, in paarweise zu stapeln, gemischte Beladung erfolgt nicht paarweise. Dies führt zu einer inhomogenen Produktstapelung oder noch schwerwiegenderen Folgen, so dass das Beladepersonal dies selbst bestätigen muss);

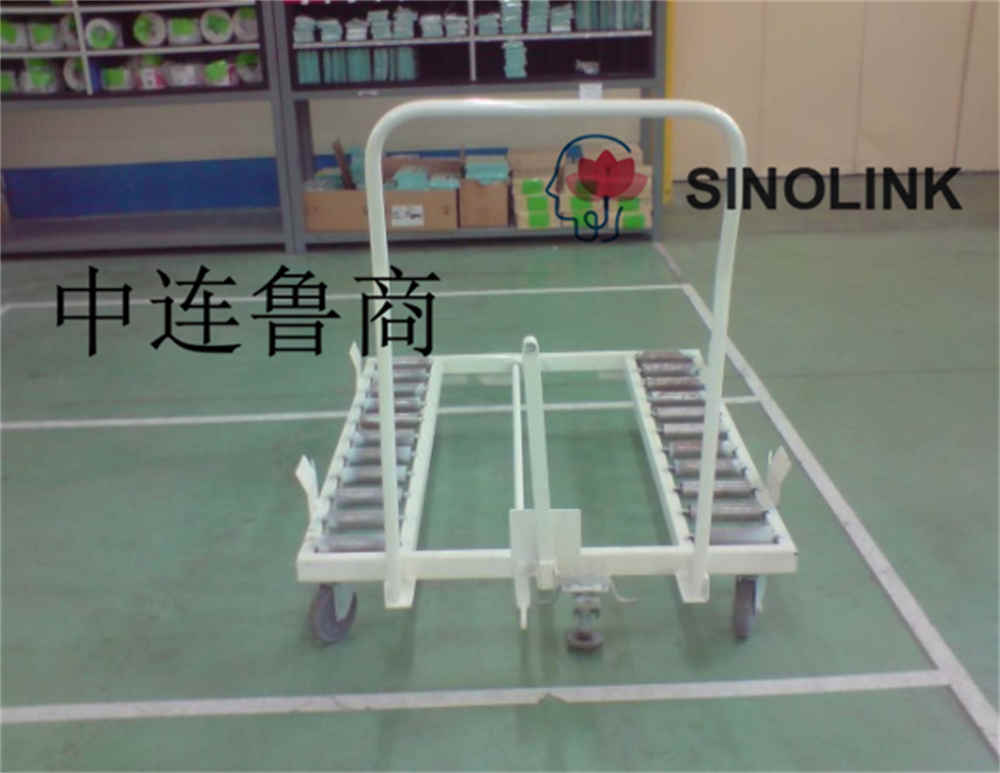

Bei der Ladeform handelt es sich um einen manuellen Wagen, wie in der folgenden Referenzabbildung dargestellt:

Fully Automatic IKEA Home Paper Pallet Logistics Conveying Wrapping Packaging System

1.5. Steuerungssystem und Schutzfunktion

Die wichtigsten Teile der Ausrüstung sind durch ein Sicherheitsschutznetz geschützt, und eine Sicherheitstür ist installiert, um den reibungslosen Ein- und Ausstieg des Wartungspersonals zu gewährleisten, und an der Sicherheitstür ist ein Sicherheitstürschloss installiert, und die Ausrüstung stoppt den Betrieb und gibt Probleme ein Alarm, wenn die Sicherheitstür geöffnet wird oder die Verriegelung nicht bestätigt wird.

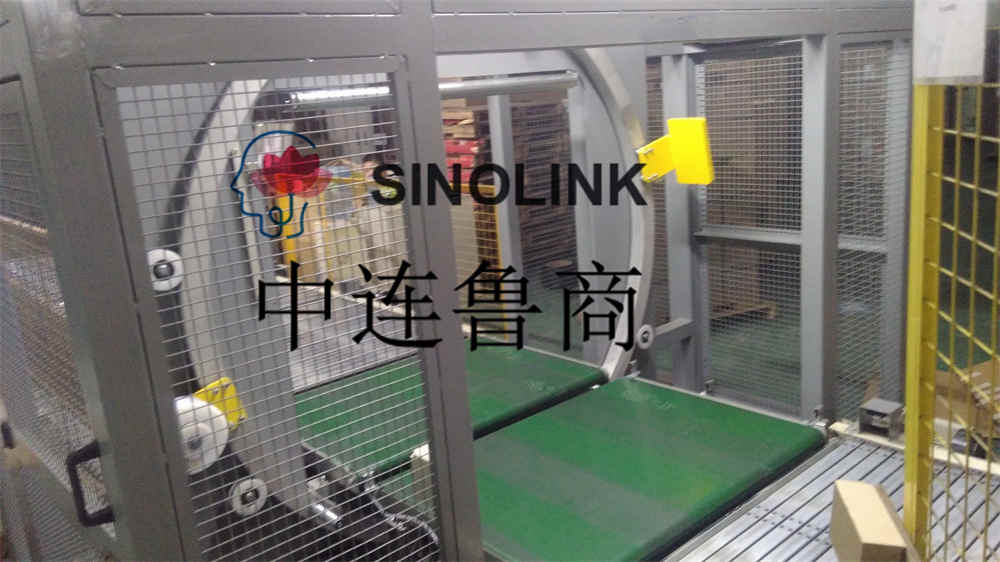

Schema des Logistik-Transportverpackungssystems

Die endgültige Layoutzeichnung wird innerhalb eines Monats nach Vertragsunterzeichnung bereitgestellt. Die tatsächliche Layoutzeichnung unserer technischen Abteilung hat Vorrang, um die Funktionseffizienz und die grundlegende Ausrichtung der vorherigen Diskussion sicherzustellen.

Die Förderrichtung, die das Aufwickeln und Einsetzen von Papierpaletten umfasst;

Die Beladungsrichtung muss sicherstellen, dass sie zum Entladen mit dem Gabelstapler und zum Stapeln der Stapler geeignet ist, und die Position zum Entladen mit dem Gabelstapler und zum Stapeln der Stapler muss sichergestellt sein, dass sich die von der Stapelgabel des Staplers erfasste Kante auf derselben Seite des Förderers befindet Wickelkante der Horizontalwickelmaschine.

Fully Automatic IKEA Home Paper Pallet Logistics Conveying Wrapping Packaging System

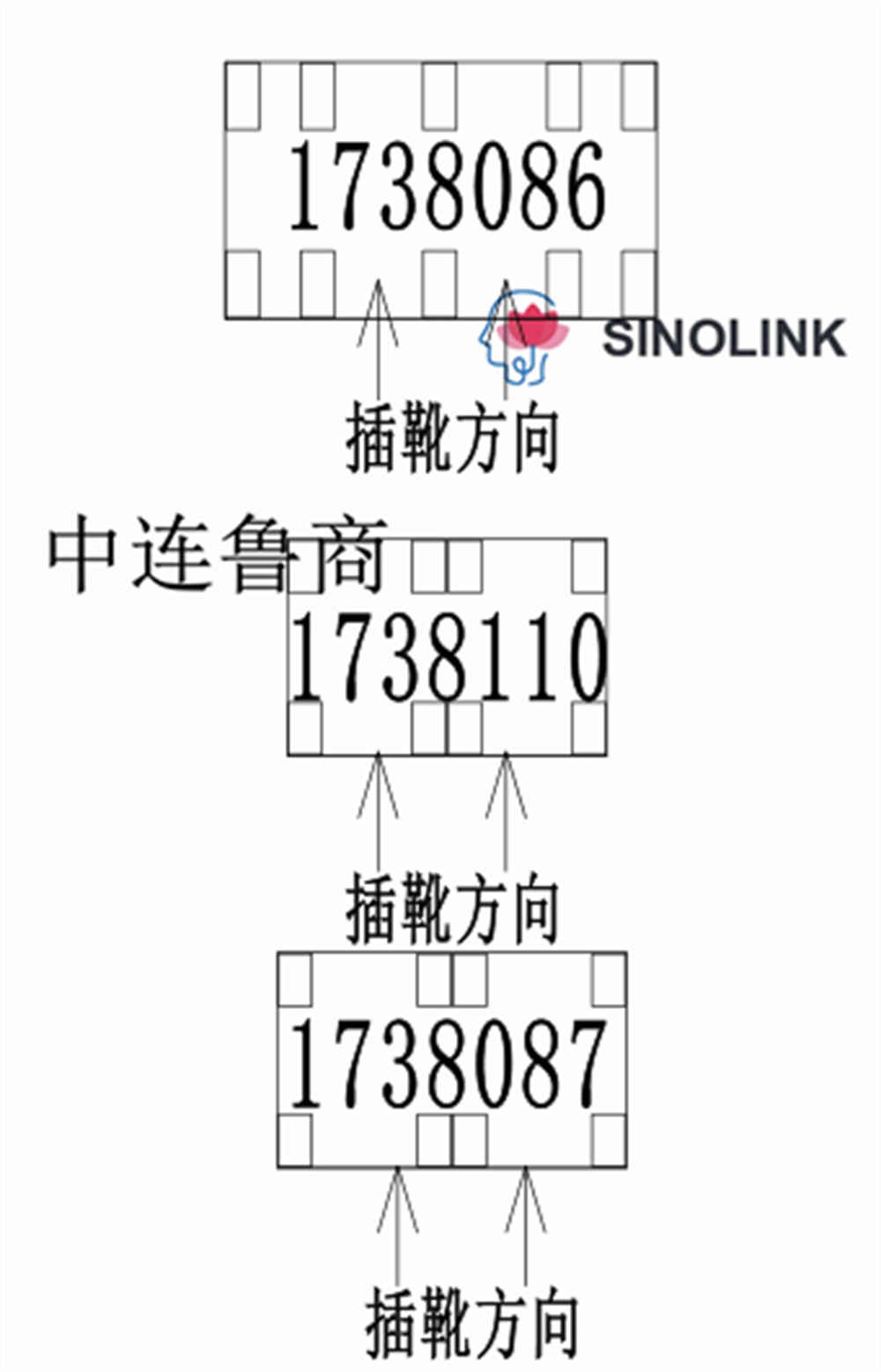

Anmerkungen: Horizontale Wickelmaschine, Stapelkran, Gabelstaplergabel zum Entfernen der Ladungsposition erfordern, dass der nachfragende Bediener beim Laden aufpasst, zusätzlich zu den folgenden drei Paletten (Bildnummer: 1738086, 1738087, 1738110), alle Paletten sollten sicherstellen, dass die Die Richtung der drei Fuß der Palette ist die Wickelrichtung, die Stapelrichtung, die Richtung der Gabelstaplergabel zum Entfernen der Ladung (die Richtung der drei Fuß der Palette ist die Wickelkante und gleichzeitig die Stapelkante des Staplers und die Gabelstaplergabel). Die Aufwickel- oder Stapelgabel der drei Spezialpaletten bzw. die Gabel, die sich unter der Gabel positioniert, sind in der folgenden Abbildung dargestellt:
