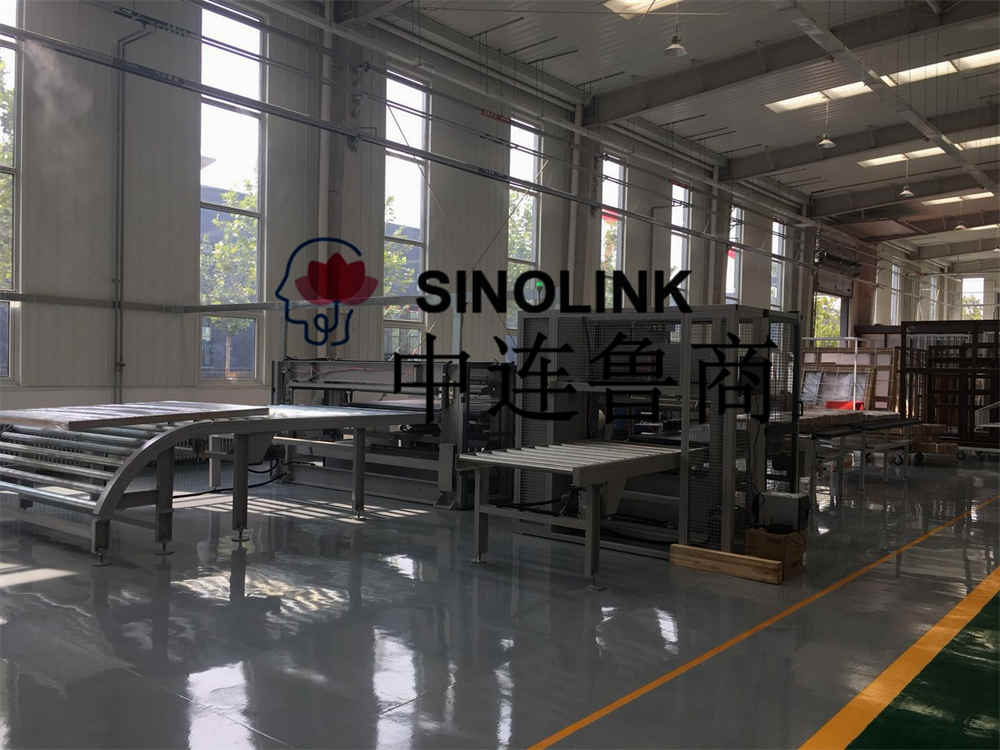

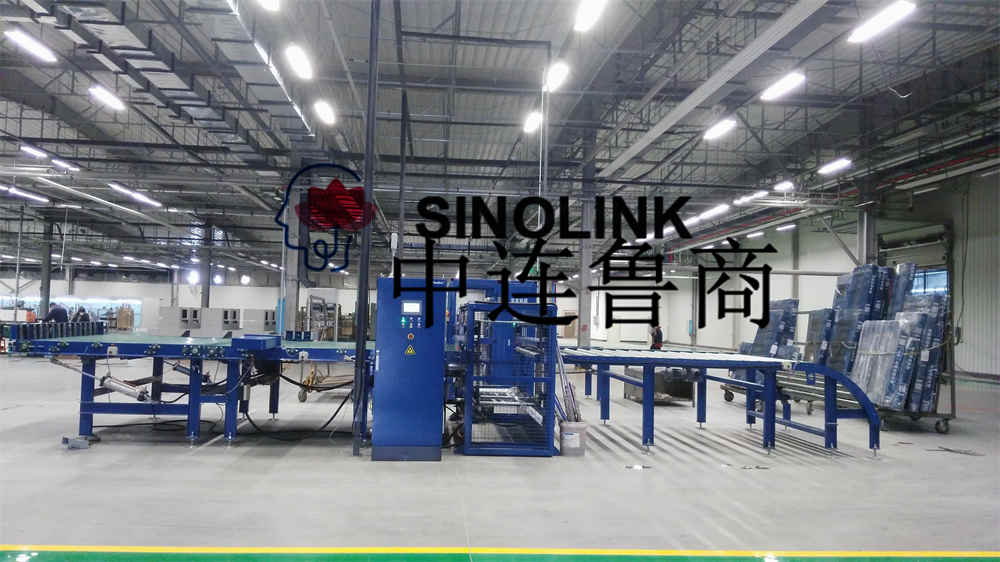

Automatische horizontale Wickelverpackungsmaschine für Türen und Fenster
Überblick über die automatische horizontale Verpackungsmaschine für Türen und Fenster:
1. Bei dieser Wickelmaschine handelt es sich um eine Spezialausrüstung zum automatischen Aufwickeln von Stretchfolie auf die Platte. Es trägt dazu bei, das Verpacken von Massengütern zu verhindern, dadurch Produkte zu schützen, Verpackungskosten zu sparen, die Arbeitsintensität der Arbeiter zu verringern und die Verpackungswirkung spezieller Geräte zu verbessern.
2. Legen Sie die Platte auf die Förderstrecke, und die stromaufwärts transportierten Waren werden über die Förderstrecke zur Verpackungsmaschinenstation transportiert, stellen Sie die Verpackungsparameter ein und starten Sie die Verpackungsmaschine manuell, um den kontinuierlichen Verpackungsprozess zu realisieren. Aus der Packstation zum nächsten Abschnitt der Förderstrecke fördern. Vervollständigen Sie das Verpackungspaket. Die nächste Ladungskreislaufverpackung beginnt.
Technische Parameter von Automatische horizontale Wickelverpackungsmaschine für Türen und Fenster
1. Produktspezifikationen und Verpackungsanforderungen
Verpackung: Türen und Fenster
Breite: 1000 mm-2400 mm
Dicke: ≤ 120 mm, ≥80 mm
Länge: ≥1200 mm, ≤2400 mm
2. Verpackungsmaterialien
Verwenden Sie eine Verpackungsfolie mit fester Größe
LLDPE-Stretchfolie
Dicke: 20–30 μm
Filmbreite: 500 mm (feste Größe)
Innendurchmesser des Papierzylinders: 76,2 mm
Maximaler Außendurchmesser der Folienrolle: 240 mm
Lieferumfang:
1. Hauptgerät (1 Satz)

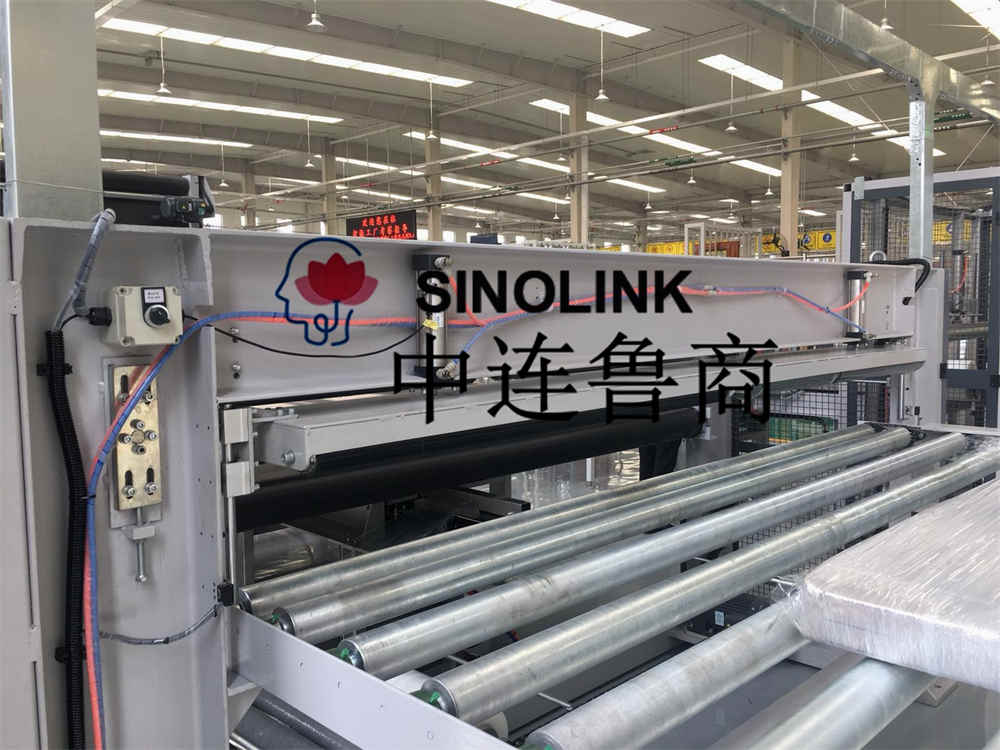

Membranrahmen-Antriebswagen:
Spezifikation des Membranantriebswagens: 2700 mm
Der Membranrahmen kann auf eine einstellbare Geschwindigkeit von 12 m/min eingestellt werden
Trolley-Geschwindigkeit: ≈7 Runden/Min
Stromversorgung: 380 V/50 Hz
Membranrahmenwagen-Antriebsmotor: inländische bekannte Marke
Motorleistung des Trolley-Antriebs: 1,5 kW
Die Diele wird größer und dicker gemacht
Bodenplattenstärke: 16 mm
Pneumatisches Spitzengerät
Pneumatischer Druckaufsatz, zwei Sätze
Druckhub nach unten: 300 mm. Einzeln steuerbar, plus Tastenbox-Bedienung
Seitendruck-Oberhub: 300 mm. Einzeln steuerbar, plus Tastenbox-Bedienung
Stellen Sie sicher, dass die 80–120 mm dicken Türen und Fenster, die vom oberen Teil des Förderers gefördert werden, nach dem Herunterdrücken nach unten gedrückt werden können
Um das Material zu sichern und einen reibungslosen Transport zu ermöglichen, werden Rollen eingesetzt
Membranständergerät
Verwenden Sie eine 500-mm-Wickelfolie mit fester Spezifikation.
Wickelfolienmaterial: LLDPE, lineares Polyethylen
Wickelfoliendicke: 15-25μm
Außendurchmesser der Folienrolle: 240 mm
Filmrollenkernbreite: 520 mm
Die Spannung des Membranrahmens ist mechanisch einstellbar
Die Fahrgeschwindigkeit des Membranrahmen-Antriebswagens ist in der Frequenzumsetzung einstellbar
Es kann die Kopf- und Schwanzwickelfunktion erfüllen
Es kann alle Wickelfunktionen von Waren erfüllen
Membranrahmen-Antriebswagen-Antriebsmodus: Kette
Größe des Wagens mit Membranrahmenantrieb: Breite 2700 mm × Höhe 400 mm (je nach tatsächlicher Konstruktionsgröße)
Automatische Oberfolienbrechvorrichtung
Nach dem Aufwickeln schneidet die speziell entwickelte Membranklemmvorrichtung die Folie automatisch ab und klemmt den Membrankopf fest
Die Folie wird mit einem Messer abgeschnitten
Zum Einsatz kommen pneumatische Komponenten: AirTAC
Luftverbrauch: 1000 ml
Luftdruck: 0,4–0,6 MPa
2. Zuführbandförderer und Austragsrollenförderer (je 1 Satz)
Zuführbandförderer
Split-Installation mit Host
Förderbandgeschwindigkeit: 2 m/min (max.)
Bandbreite: 2500 mm
Länge des Eingangsförderers: 2500 mm
Förderlänge: 3000 mm
Fördergetriebemotor: inländische bekannte Marke
Antriebsmotorleistung: 0,75 kW
Höhe: 900 mm (abhängig vom tatsächlichen Design)
Riemenstärke: 3 mm
Die Fördergeschwindigkeit des Zuführbandförderers ist in der Frequenzumsetzung einstellbar;
Die pneumatische Zentriervorrichtung ist eine automatische Induktion des fotoelektrischen Schalters, ein automatischer pneumatischer Seitendruck, eine automatische Ausrichtung des eingehenden Fensters und der Zentrierhub beträgt 600 mm.
Austragsrollenbahn
Förderbandgeschwindigkeit: 2 m/min (max.)
Förderwirksame Flächenbreite: 2500 mm
Förderlänge: 2500 mm
Fördergetriebemotor: inländische bekannte Marke
Antriebsmotorleistung: 0,75 kW
Höhe: 900 mm (abhängig vom tatsächlichen Design)
Riemenstärke: 3 mm
Rollendurchmesser: 60 mm
Rollenabstand: 127 mm
Die Geschwindigkeit der Austragsrollenbahn ist zur Frequenzumsetzung einstellbar;
Weitere Anforderungen an Ein- und Ausgangsförderer:
Der fotoelektrische Schalter ist geschlitzt und nach oben und unten verstellbar, was für die Ausrüstung praktisch ist, um Fenster unterschiedlicher Höhe nach innen und außen zu bedienen
Einstellbarer Hub: 60 mm.

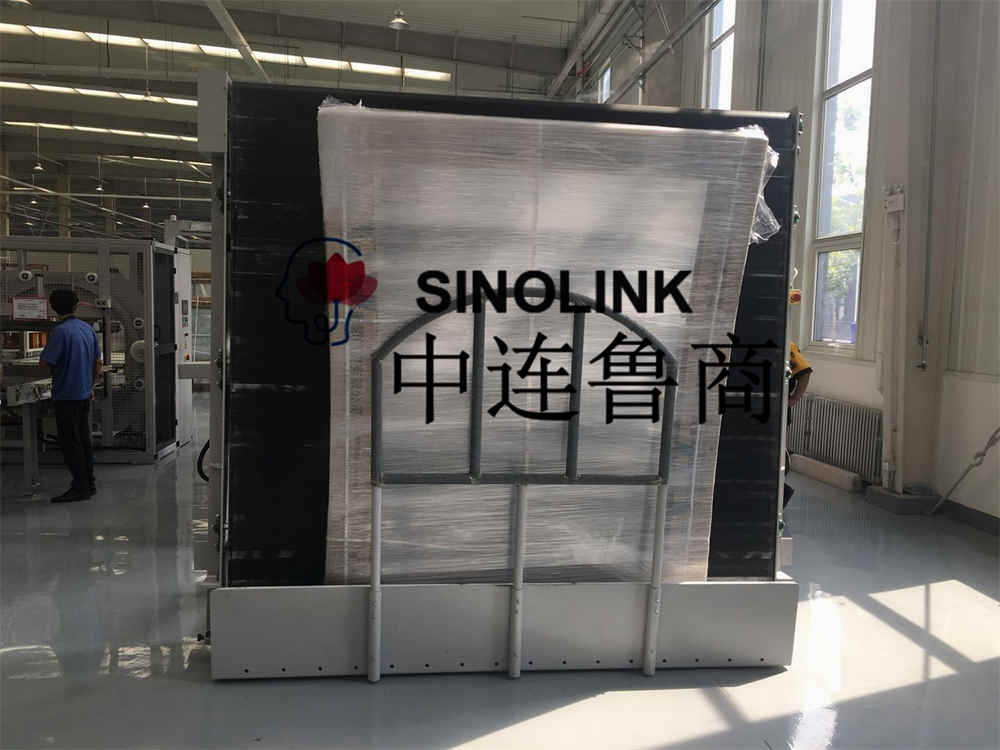

3. Pneumatische Flip-Fütterungsplattform (1 Satz)
Das dynamische Ungleichgewicht, die Vibration und der Lärm der Originalausrüstung des Bandumdrehvorschubgeräts sind zu stark. Dieses Design sollte die Originalausrüstung optimieren und darf nicht zu viele Stöße und Vibrationen aufweisen.
Drehvorrichtung:
Pneumatisches Wenden
Die Installationsmethode des Klappzylinders entspricht der ursprünglichen Installationsmethode
Umkehren: 0-90°
Der Fußschalter des Klapptischs lässt sich umklappen, um den Fuß zu fixieren
Die Rolle an der Ecke der „L“-Form an der Unterseite des Kipptisches verwendet eine nicht angetriebene Rolle, die mit der nicht angetriebenen Rolle in der Fensterlinie der Nachfrageseite verbunden werden kann
Aus Sicherheitsgründen ist die Außenseite der nicht angetriebenen Rollenlinie der Drehvorrichtung mit einem kreisbogenförmigen Rundrohr versehen (die Außenfläche des Rundrohrs ist gummiert), der Durchmesser des Rundrohrs: 40 mm, die Wand Dicke: 3 mm, höchster Punkt: 1600 mm, auf beiden Seiten der nicht angetriebenen Rolle des Drehtisches verbunden, durch Anschlüsse verbunden, leicht zu zerlegen und zu montieren
Flip-Table-Förderband
Förderbandgeschwindigkeit: 2 m/min (max.)
Rollenbreite: 2500 mm
Länge des Bandförderers: 2500 mm
Fördergetriebemotor: inländische bekannte Marke
Antriebsmotorleistung: 0,75 kW
Höhe: 900 mm (abhängig vom tatsächlichen Design)
Riemenstärke: 3 mm
Die Geschwindigkeit des Bandförderers ist zur Frequenzumwandlung einstellbar;
Flip-Plattform-Flip-Winkel: 0°-90°
Höhe der nicht angetriebenen Walze vom Boden: 90 mm (im Einklang mit der Höhe der nicht angetriebenen Walze in der Fensterlinie der Nachfrageseite).
5. Steuerungssystem und Geräteleistung (1 Satz)
OMRON SPS-Steuerung;
OMRON-Touchscreen-Bedienung, einfache und übersichtliche Bedienung;
Der Antriebsmotor ist zur Frequenzumsetzung einstellbar;
Der fotoelektrische Schalter erkennt im Betrieb automatisch die Position der Ladung;
Mechanische Druckwalze zur seitlichen Druckumformung;
Geeignet für Produktverpackungen mit einer Länge von mehr als 1200 mm.
6. Elektrisches Steuersystem
PLC Omron (Japan)
Frequenzumrichter OMRON (Japan)
Touchscreen MCGS (China)
Lichtschranke Corey (Schweiz)
Hauptgerät Schneider (Frankreich)
Niederspannungs-Elektrogeräte Schneider (Frankreich)
Hubschalter Schmersel (Deutschland)
Näherungsschalter Omron (Japan)
Pneumatikkomponenten AirTAC
Hauptmotor Inländische bekannte Marke
7. Sonstige Anforderungen
Es gibt vier Verbesserungen gegenüber der Originalausrüstung:
1. Farbe des Gerätekörpers: RAL7012, Farbe des Geräteschutzes: RAL7047, Gürtelfarbe: RAL7012 oder RAL7047, gilt nicht für den grünen Gürtel.
2. Die Farbe des Schaltschranks sollte mit der Farbe des Gerätekörpers übereinstimmen.
3. Das Gleichgewicht des umdrehenden Zuführbandes sollte angemessen ausgelegt sein, ohne zu große Stöße und Vibrationen, und die ursprüngliche Geschwindigkeit bleibt unverändert.
4. Die an der Ausrüstung beteiligten Gasrohre und Kabelleitungen sollten verborgen und standardisiert sein, und die Industriedesign-Ästhetik des Leitungsgaswegs sollte durch Kabelkanäle und andere Methoden so weit wie möglich gewährleistet werden.
Weitere Informationen erhalten Sie jederzeit bei uns.
