Automatische Ring-Horizontalverpackungsmaschine
Automatische horizontale Ringwickler-Verpackungsmaschine
1. Diese Maschine ist ein außergewöhnliches Getriebe zum mechanischen Aufwickeln von Stretchfolie auf zylindrische Waren. Es leistet eine Position, indem es das Verpacken von Massengütern stoppt und dadurch Produkte verteidigt, Verpackungskosten spart, die Arbeitstiefe der Arbeiter verringert und die Verpackungswirkung exklusiver Geräte verbessert.

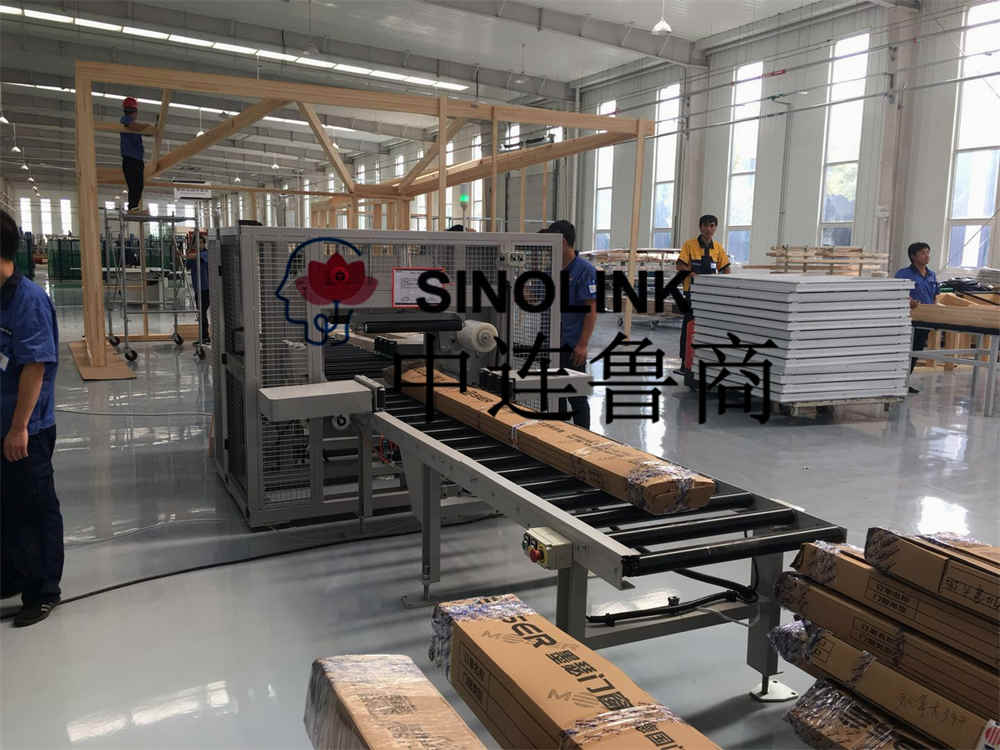

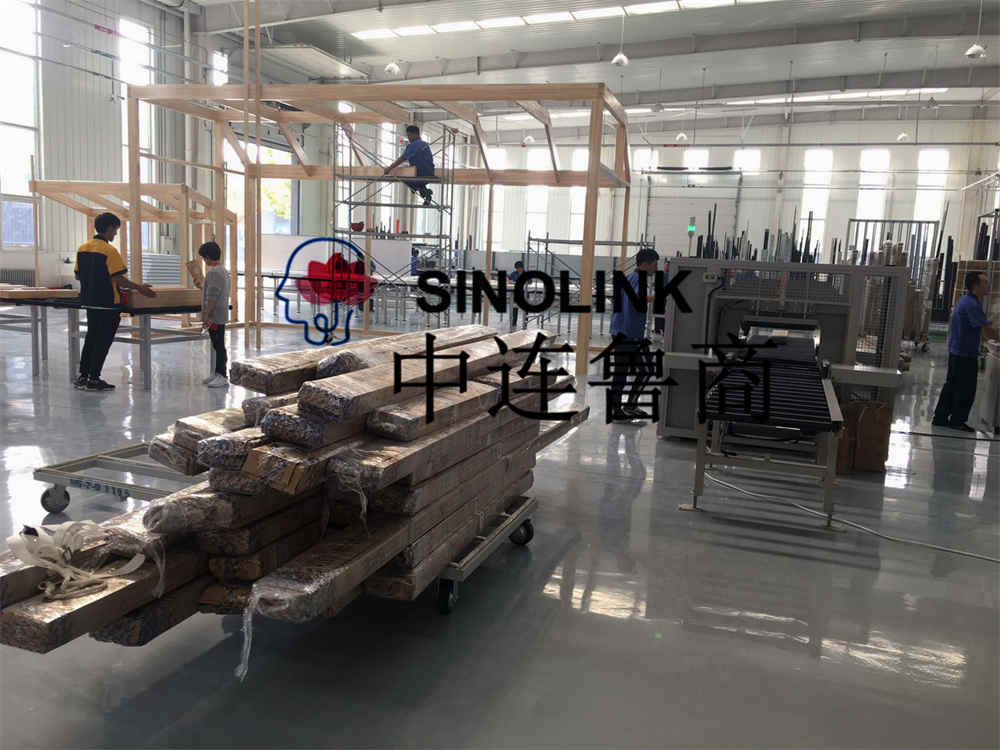

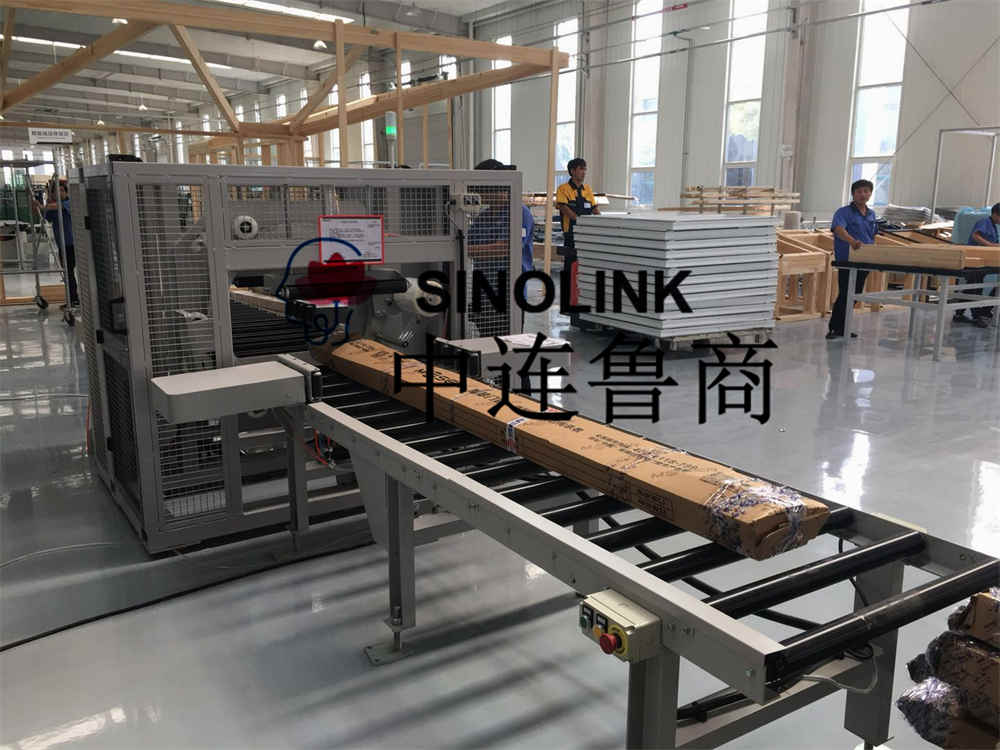

2. Setzen Sie die Holztür auf die Förderstrecke, die Artikel werden durch die Förderstrecke zur Verpackungs-Laptop-Station transportiert, das Verpackungscomputergerät startet automatisch gemäß den eingestellten Verpackungsparametern, das komplette Wickelverpackungssystem für zylindrische Artikel wird gewickelt und die zylindrischen Artikel werden robotergesteuert aus der Wickelverpackungsstation transportiert.
Technische Parameter der automatischen horizontalen Ringwickler-Verpackungsmaschine
1. Produktspezifikationen und Verpackungsanforderungen
Produktname: Türabdeckung
Produktgewicht: 100 kg (max.)
Länge des Türsatzes: 800mm-4000mm
Packbreite 140-400mm
Packhöhe 90-300mm

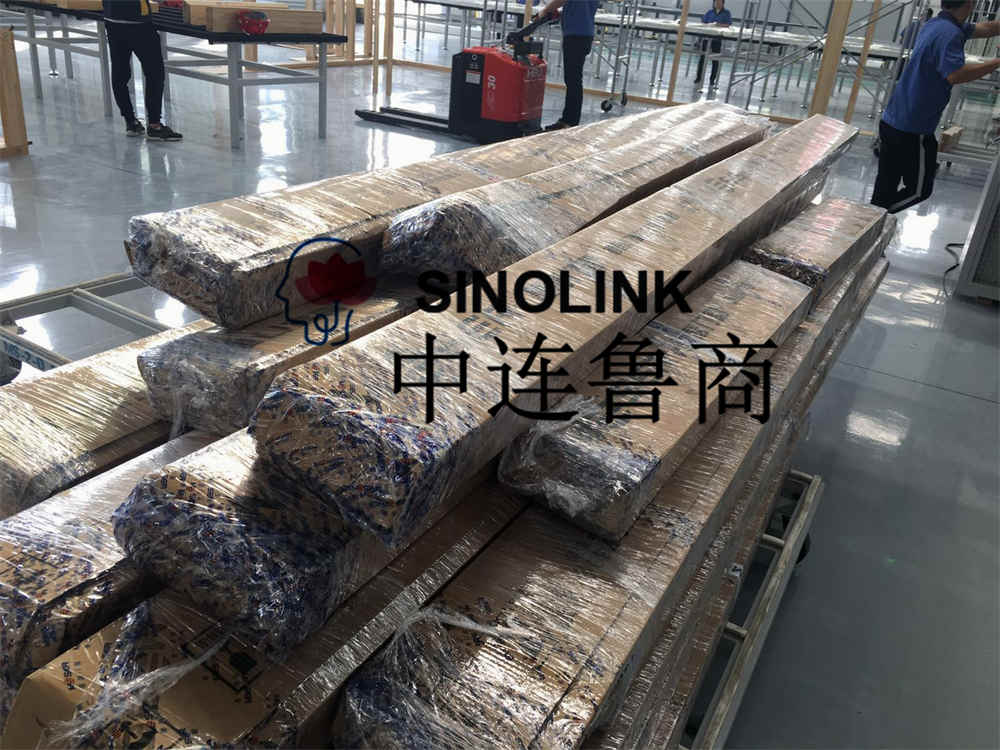

Die horizontale Hülse und die vertikale Hülse der Türhülse werden vor dem Aufwickeln ordentlich gestapelt, und da die Kreuzhülse kürzer ist als die vertikale Hülse, müssen die horizontale Hülse und das Kopfende der vertikalen Hülse vor dem Aufwickeln ausgerichtet werden (siehe Baustellenfoto des Kunden).
2. Verpackungsmaterialien
Verwenden Sie eine Verpackungsfolie mit fester Größe
LLDPE-Stretchfolie
Dicke: 20-30μm Folienbreite: 250mm (feste Größe)
Innendurchmesser des Papierrohrs: 76,2 mm Der maximale Außendurchmesser der Filmrolle: 240 mm
LIEFERUMFANG von Verpackungsmaschine, Wrapper-Verpackungsmaschine, Wrappers-Maschine
1. Hauptgerät (1 Satz)
Ausrüstung: Automatische horizontale Wickelverpackungsmaschine
Hauptherstellungsmaterial: Q235-Profil
Swivel Spezifikationen:
Innendurchmesser des Drehrings: 800mm
Drehzahl: 25-35 U/min (Frequenzumwandlungsdrehzahlregelung)
Stromversorgung: 380 V/50 Hz
Getriebemotor mit Drehringantrieb: Tongyu-Getriebe
Pneumatische Abwärts- und Seitendruckgeräte:
Es wird für die Fixierung des unteren Drucks und des Seitendrucks von eingehenden Waren verwendet, was für einen stabilen Warentransport praktisch ist
Pneumatischer Oberzylinder: FESTO oder SMC
Abwärtsdruck und Seitendruckhub: abhängig von der Auslegung der technischen Abteilung
Top-Down-Druck und Seitendruck verwenden zweireihig angetriebene Rollen, um die Ware in einem Satz zu importieren und zu verlassen, um das Material zu fixieren und einen reibungslosen Materialtransport zu ermöglichen
Membran-Rack-Gerät:
Verwenden Sie eine 250-mm-Wickelfolie mit fester Spezifikation.
Mechanischer Widerstand Spannfolienrahmen, Spannung ist mechanisch einstellbar;
Es kann alle Wickelfunktionen der Türhülse erfüllen;
Automatische Membranbrechvorrichtung:
Nach Abschluss des Wickelvorgangs schneidet die speziell entwickelte obere Folienaufreißvorrichtung die Folie automatisch ab und klemmt den Membrankopf fest
Die Folie wird mit einem pneumatisch gesteuerten Cutter abgeschnitten
Zum Einsatz kommen pneumatische Komponenten: FESTO oder SMC
Luftverbrauch: 1000ml Luftdruck: 0,4-0,6MPa
2. Wickelrollenbahn (2 Sätze)
Geschwindigkeit der Förderstrecke: 5-7 m/min (Frequenzumwandlungsgeschwindigkeitsregelung)
Höhe der Förderfläche: 900 mm
Länge des Förderbandes: 3000mm×2
Die Förderung erfolgt über eine Rollenbahn
Förderbandbreite: 500mm
Die Walze ist mit weichem Gummi überzogen, und die Walzenspezifikation hängt von der tatsächlichen Konstruktion ab
Fördergetriebemotor: Tongyu-Getriebe
Die Fördergeschwindigkeit des Förderbandes ist in der Frequenzumwandlung einstellbar
3. Seitenrollen des Förderers (2 Sätze)
Die Seitenrollen sind mit weichem Gummi beschichtet
Die seitlichen Rollen ragen aus dem Spalt zwischen den Förderrollen heraus, um das Anziehen der Türhülsen während des Wickelns und Förderns zu unterstützen
Seitliche Rollen werden zwischen den Spalten der Förderrollen eingebaut
Pneumatische Verstellung, automatische Erfassung von Warenein- und -ausgang und Aktion
Pneumatikkomponenten: FESTO oder SMC
4. Kontrollsystem und Geräteleistung
SPS-programmierbare Steuerung; Der SPS-Eingangsport ist für 8 Punkte reserviert
Das Gerät verfügt über zwei Funktionen: manueller und automatischer Start, freies Umschalten, manueller Start mit Fußschalter zum Starten;
Touchscreen-Bedienung, einfache und übersichtliche Bedienung, digitale Parametrierung, mit automatischer Fehlerdiagnosefunktion;
Regelung der Frequenzumwandlungsgeschwindigkeit des Antriebsmotors;
Der fotoelektrische Schalter erkennt im Betrieb automatisch die Position der Ladung;
Einzigartige Programmsteuerung, die das vollständig geschlossene horizontale Aufwickeln von zylindrischen Gütern unterschiedlicher Spezifikationen ermöglicht;
5. Details zum elektrischen Steuerungssystem
Name |
Marke |
Ursprung |
SPS |
Omron |
Japan |
Frequenzumrichter |
Omron |
China |
Sensorbildschirm |
MCGS |
China |
Lichtschranke |
Corin |
Schweiz |
Master-Gerät |
Schneider |
Frankreich |
Niederspannungsgeräte |
Schneider |
Frankreich |
Näherungsschalter |
Omron |
Japan |
Pneumatische Komponenten |
FESTO oder SMC |
|
Niederspannungsgeräte |
Schneider |
Frankreich |
Motorreduzierer |
Tongyu-Übertragung |
China |
Elektrischer Schaltschrank |
China |
Weitere Informationen erhalten Sie jederzeit bei uns. Wir werden unser Bestes geben, um Ihnen das idealste Schema zu empfehlen.
