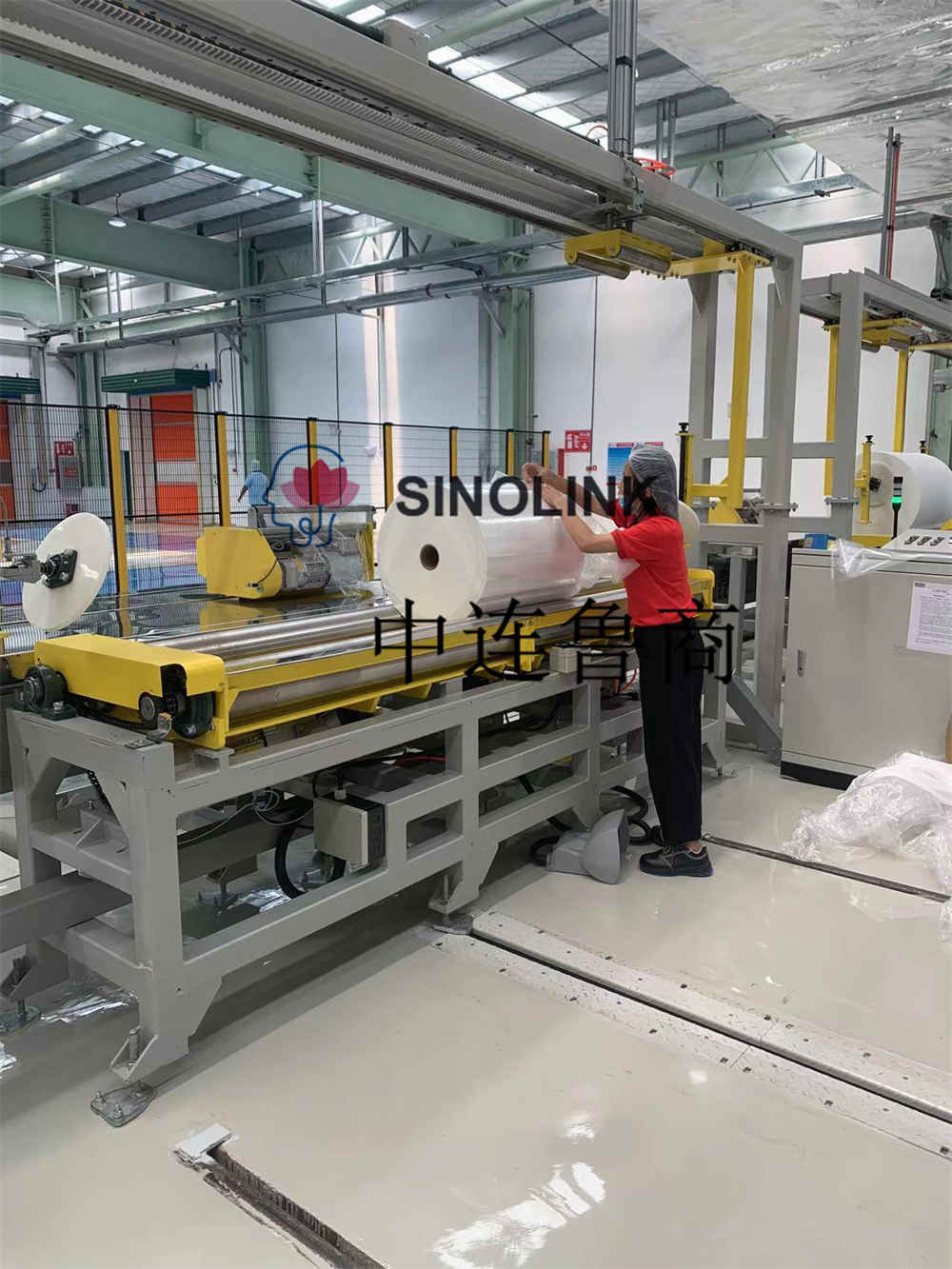

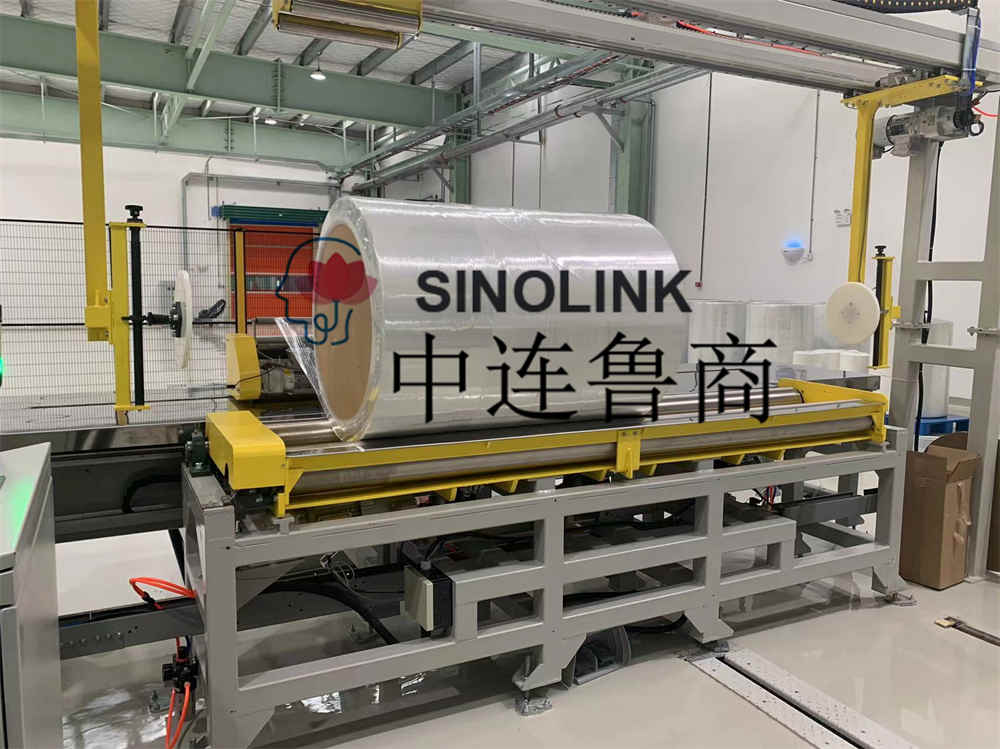

Vlies-Radialverpackungsmaschine

Anmerkungen zur Vlies-Radialverpackungsmaschine :

Höhe des Aufwickeltisches auf der Nachfrageseite: 700 mm (die Höhe der Antriebsrolle der Ausrüstung des Lieferanten vom Boden muss auf 700 mm ausgelegt sein);

Der Aufwickler zum Aufwickler der Wickelmaschine ist zu groß, und der Transporttisch ist zu groß, und der Nachfrager ist dafür verantwortlich.

Verpackungsanforderungen:

Die Anzahl der Wicklungswindungen ist einstellbar

Automatisches Hin- und Herbewegen ist möglich

Nach jeder Paketrolle kehrt der Folienhalter automatisch in die feste Position zurück.

Andere Vorraussetzungen:

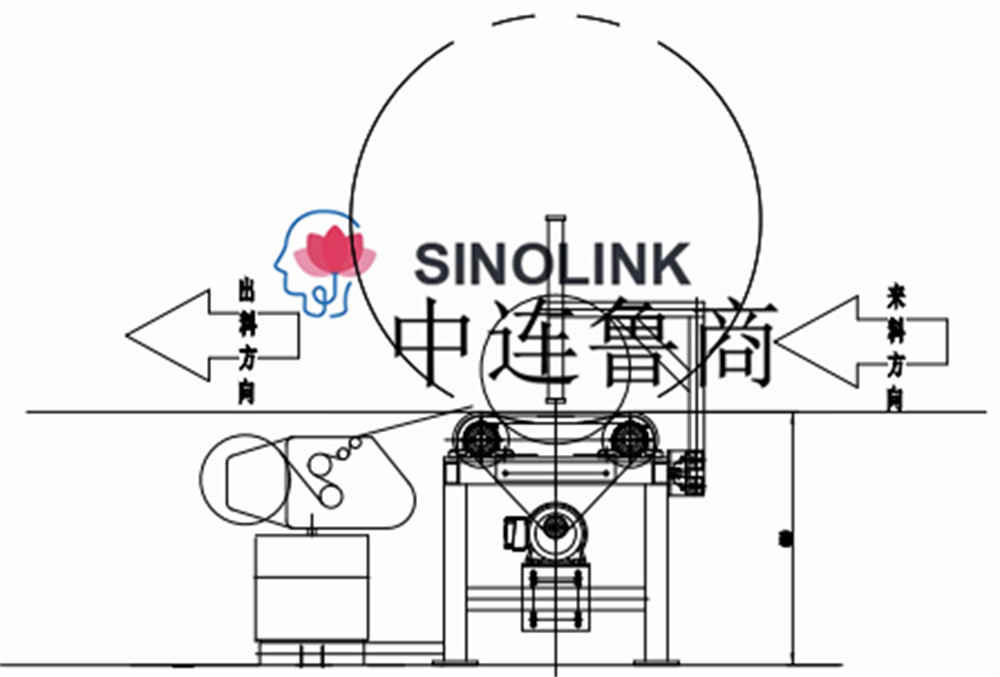

Auf Wunsch der Nachfrageseite ist es nach dem Aufwickeln erforderlich, das Material direkt in die gleiche Richtung wie das eingehende Material abzuführen, wie in der folgenden Abbildung dargestellt:

Auf der Nachfrageseite befindet sich die für die Zu- und Abführung erforderliche Trägerplattform, die zur Verbindung des Aufwicklers und der Abfuhröffnung dient.

Nach dem Ein- und Auslauf der Plattform befindet sich der Membranrahmen unter der Plattformauslassbewegung, sodass die Plattform über eine ausreichende Helligkeit verfügen muss. Darüber hinaus muss die Zuführung nach dem Prinzip der Ausrichtung an einem Ende erfolgen, was praktisch ist zur Steuerung des Membranrahmens (der Membranrahmen bewegt sich mittels Encoder zur Wegberechnung, abhängig von der konkreten Auslegung der Technik).

Da die Wickelfolie nur aus dem Spalt zwischen der Plattform (die sich selbst mitbringen muss) und der Antriebsrolle der Wickelmaschine entfernt werden kann, wird die Wickelfolie nach Abschluss des Wickelvorgangs abgebrochen und zurückgezogen, um dies zu verhindern Damit dies nicht geschieht, wird die Startposition des Membranrahmens erhöht (d. h. am Ende der Walze), um eine mechanische Vorrichtung zum manuellen Aufhängen des Wickelfilms hinzuzufügen (diese Vorrichtung sollte die Zufuhr- und Entladeposition der Stoffrolle vermeiden).

Verpackungsprozess der Vlies-Radialverpackungsmaschine :

Nachdem das Produkt von der Linie des Aufwicklers abgerollt wurde → wird die Förderplattform (vom Nachfrager bereitgestellt) zur Wickelverpackungsmaschine transportiert → die Verpackung der Wickelverpackungsmaschine (manuell die Abdeckplatte an beiden Enden platziert, festgeklemmt durch die pneumatische Vorrichtung von der Wickelmaschine) und nach dem Wickeln → pneumatisch auf die Förderplattform ausgeworfen (der Nachfrager ist selbst vorbereitet) → Warten auf die Lagerung

Wickelmaschine mit Wiegefunktion, vor dem Aufwickeln und nach dem Aufwickeln muss die Vliesrolle gewogen werden, die Wägezelle verfügt über eine serielle Schnittstelle und den Nachfrager-Computeranschluss, der Nachfrager erhält das Gewicht der Stoffrolle, manuell in den Computer eingeben, manuell Drucken Sie das Zertifikat aus.
