Automatische vertikale Palettenumreifungsmaschine

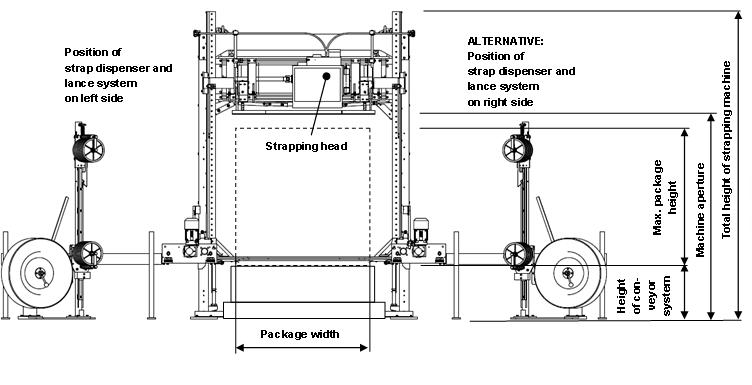

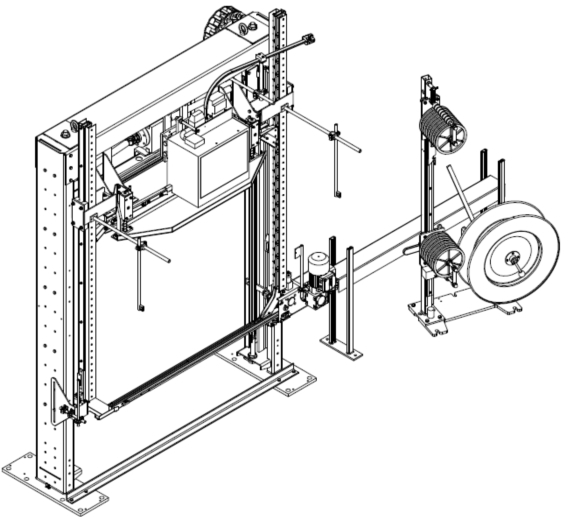

Hauptkomponenten der vertikalen Umreifungsmaschine

1. Grundmaschinenrahmen mit zwei Säulen und Querträger, vertikalen Schlittenführungen und Ketten

2. Zwischen zwei Säulen verfahrbares Regalmodul mit Schlittenführungssystem

3. Schlittenantrieb mit Getriebebremsmotor

4. Gurtschienenrahmen (Rutsche) aus gerillten Aluminiumprofilen gefertigt und am Maschinenrahmen befestigt,

federbelastete kurze Klappen, um die Bandzuführung in jeder Höhe zu ermöglichen

5. Lanzensystem zum Anlegen des Bandes durch den Palettenhohlraum, Abschnittshöhe 80 mm

6. Anschlüsse zum Umreifungskopf mit Bandspannungsausgleich

7. Bedienung der vertikalen Umreifungsmaschine über das Bedienfeld, Statusanzeige der Maschine über Cyklop Touchpanel Größe 7“, Farbdisplay.

Jetzt Kontakt aufnehmen Email Telefon Whatsapp

Produktdetails

Technische Daten von Automatische vertikale Palettenumreifungsmaschine

1. Stromversorgung: 3/ N, PE, (Neutralleiter = Belastbarkeit)（

2. Steuerspannung: 24 V DC

3. Nennleistung: max. 3,0 kW

4. Gesamtgewicht der Maschine: ca. 800 bis 1.000 kg

5. Umgebungstemperaturgrenze: + 5 °C bis + 35 °C

6. Höhe der Förderanlage: Oberkantenrolle / Kette der Förderanlage min. 180mm bis max. 800mm

Automatic Vertical Pallet Strapping Machine

Technische Daten

	KA5
Bandqualität und -breite
HAUSTIER	9,0 - 18,5 mm
PP	/
Riemen-Spule
Kerndurchmesser	406 mm
Außendurchmesser	600 mm
Breite	150 mm
Anzahl der Schleifen	7
Riemenaufbewahrung	15 m
Abzugskraft des Riemens	Das. 5 N

Arbeitsablauf :

1. Das Paket wird zentral in die Umreifungsposition gefördert.

2. Vom Steuersystem des Kunden wird ein spannungsfreies Signal an die vertikale Umreifungsmaschine gesendet.

3. Schließen des Bandschienenrahmens (Rutsche) durch Vorwärtsbewegung des Lanzensystems.

4. Das Regalmodul mit dem Umreifungskopf fährt nach unten auf die Paketoberfläche. Der Der Riemen wird um die Schiene geführt.

5. Der Umreifungszyklus wird gestartet. Das Band wird zurückgezogen, gespannt, versiegelt und abgeschnitten. Öffnen des Bandschienenrahmens (Rutsche) durch Zurückschieben des Lanzensystems. Das Regalmodul mit Umreifungskopf fährt zurück in die Grundposition.

Wenn ja, Paket in die nächste Umreifungsposition transportieren und Umreifungsvorgang wiederholen.

Nach Beendigung des Programms sendet die Maschine ein spannungsfreies Signal zurück an die Förderbandsteuerung, um die Last aus der Maschine zu transportieren.

Allgemeine Daten der vertikalen Umreifungsmaschine
