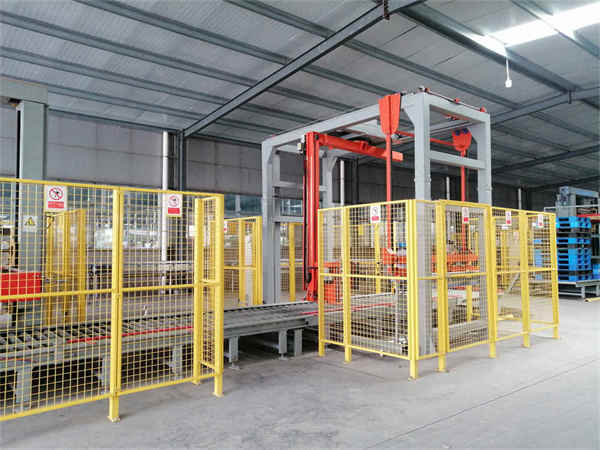

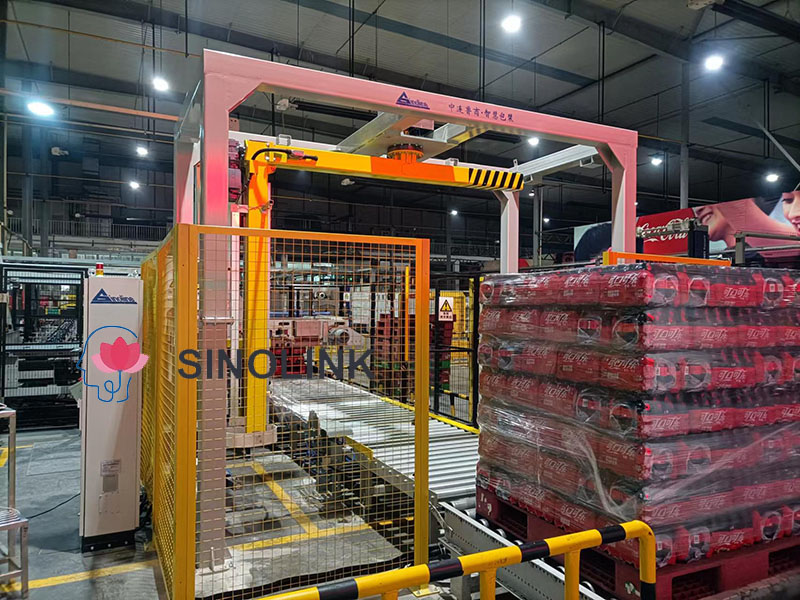

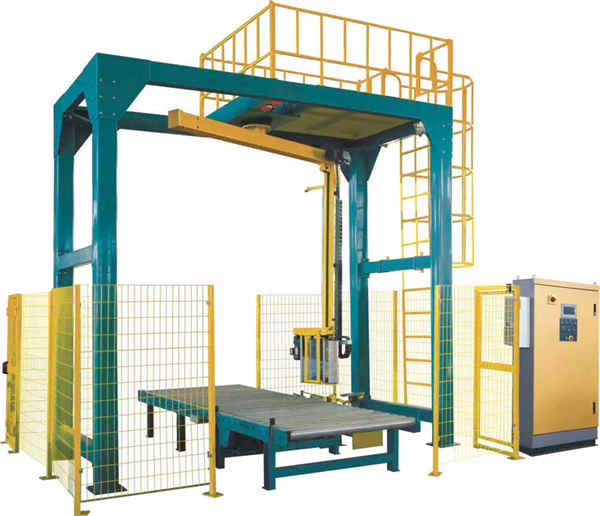

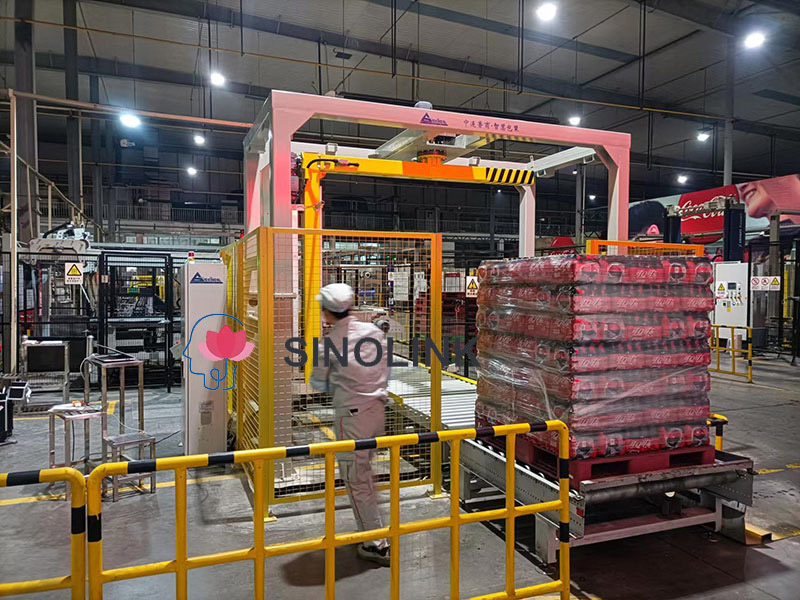

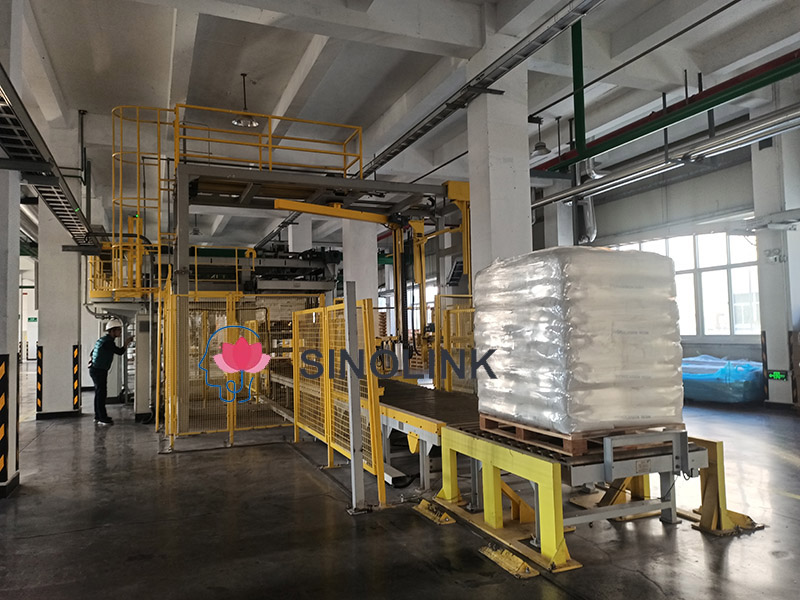

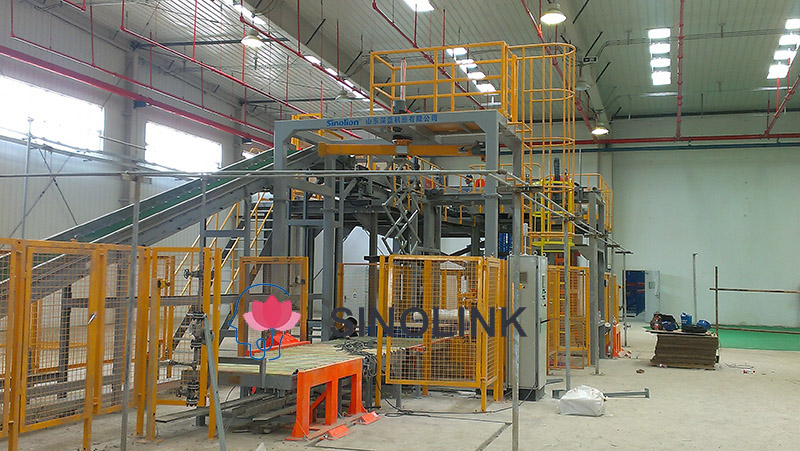

Vollautomatischer Stretchwickler mit Dreharm

Wichtigste elektrische Teile und Ersatzteile von  Vollautomatischer Dreharm-Stretchwickler

2. Wichtigste technische Daten von  Vollautomatischer Dreharm-Stretchwickler

2.1 Technisches Datum:

1. Maschinenlager: 2000 kg (max.)

2. Verpackungseffizienz: 30 Ladungen/Stunde (max.) (berechnet anhand von zwei Verpackungsschichten) (10.000 Flaschen/Stunde)

3. Geschwindigkeit der Förderstrecke: 140 mm/s

4. Höhe der Förderfläche: 500 mm (noch festzulegen)

5. Kipphebelgeschwindigkeit: 15 U/min (max.)

6. Gesamtleistung: ~3KW

7. Betriebsgewicht: 2000 kg

2.2 , Verpackungsmaterial

Stretchfolie: 3 Zoll Durchmesser des Kerns, 500 mm breit, der Durchmesser der Folie beträgt 260 mm, Foliendicke: 20–35 μm

2.3 , Standortvorbereitung

Druckluftquelle:

1. Arbeitsspannung: 380 VAC/3-phasig, 5-adrig/50 Hz

2. Luftverbrauch: 1000 ml/min, kein Öl oder Wasser

3. Pneumatischer Arbeitsdruck: 0,5 ~ 0,6 MPa

4. Gesamtleistung: ≈ 3 kW

3 、Lieferumfang von  Vollautomatischer Dreharm-Stretchwickler

3.1 Rotationsarm-Folienwickelmaschine (1 Satz)

3.1.1 Dreharm-Antriebssystem (1 Satz)

1. Drehzahlregelung des Motors mit variabler Frequenz und Bremsung.

2. Kipphebelreduzierer: inländische berühmte Marke

3. Leistung: P=1,1 kW

4. Drehzahlregelung mit variabler Frequenz und Bremse für den Wippenantrieb

5. Kipphebelführung.

6. Die beiden Enden des Kipphebels sind mit zwei festen und beweglichen Begrenzungspositionen ausgestattet.

3 .1.2 Filmwagenteile (1 Satz)

1.  Der Folienwagen verfügt zum Heben über einen Kettenantrieb, der stabil und zuverlässig ist.

2. Folienschlittenhebeantriebsmotor: Turbinenschneckenreduzierer;

3. Motorleistung: 0,37 kW;

4.  Streckverhältnis des Folienwagens: 1:2,5

5.  Marke des Hubgetriebemotors: Berühmte chinesische Marke

3.1.3 Hauptstrukturteile (1 Satz)

1. Das Rack ist eine Viersäulen-Viersäulen-Stahlkonstruktion mit vier Säulen und das Material ist Q235-Profil.

2. Der obere Teil des Rahmens ist mit einer Antriebshalterung ausgestattet.

3. Die Kipphebelkomponenten werden über den Drehkranz am Kipphebelrahmen befestigt.

3.1.4 Schutzvorrichtung (1 Satz)

1.  Die Maschinengestellteile  sind mit Sicherheitsschutzvorrichtungen und Schutznetzen ausgestattet und die Türschlösser der Schutznetze sind mit der Ausrüstung verriegelt. Wenn die Sicherheitstüren geöffnet werden, stoppt das Gerät;

2.  Größe der Schutznetze: 3900 mm (L) x 3640 mm (B) (Zeichnungen vorbehalten)

3. Nachdem das Gerät gelaufen ist, befindet sich die Stoppposition am linken unteren Ende und die Schutznetztür am rechten unteren Ende.

4.  Der Türschutz verwendet einen Steckerschalter.

3 .1.5 Filmwagen (1 Satz)

1.  Am Filmwagen ist ein fotoelektrischer Schalter installiert, der die Höhe der Waren automatisch erkennt.

2.  AC-Motorleistung: 0,37 kW;

3.  Dehnungsverhältnis: 1:2,0, Filmvorschubgeschwindigkeit angepasst;

4.  Der Annäherungsschalter funktioniert für den Motorantrieb, wenn keine Filmunterbrechung vorliegt;

5.  Nachlaufmechanismus des Filmwagens;

6. Der Filmvorschubarm des Filmschlittens dreht sich, und der Näherungsschalter steuert den Start und Stopp des Filmeinzugsmotors, um die Nachverfolgung des Filmeinzugs zu erreichen.

3 .1.6 Automatisches Anbringen und Schneiden des Films (1 Satz)

Pneumatisch  System: AirTAC

3 . 2  pneumatisches System

Luftversorgung: vom Benutzer bereitgestellt.

Teile: AirTAC

3 . 3  Sicherheitsvorrichtung von  Vollautomatischer Dreharm-Stretchwickler

1. Dreharmstart und Förderbandverriegelung.

2. Sicherheitsschutzprinzip des Nylonringreflektors.

3. Schutz der Lichtschranke der Reflektorplatte: Wenn sich Gegenstände in Laufrichtung befinden, verformt sich der Nylonring, die Reflektorplatte weicht ab, der Lichtschranke verliert das Signal und die Maschine stoppt. Wenn zwischen der Reflektorplatte und der Lichtschranke ein Spalt besteht, verliert die Lichtschranke ihr Signal und die Maschine stoppt.

3 .5:Elektrisches System von  Vollautomatischer Dreharm-Stretchwickler

1. SPS-programmierbare Steuerung;

2. Touchscreen-Bedienung, Wickellagen und Zeiten können eingestellt werden;

3. Der fotoelektrische Schalter kann die Höhe der Waren automatisch erfassen.

4. Drehkranzantrieb, genaue Positionierung;

5. Digitale Parametereinstellung: Auslegerdrehzahl, Hubgeschwindigkeit des Membrangestells, Ausfahrgeschwindigkeit des Membrangestells;

6. Die Maschine ist mit automatischen, manuellen und seitlichen Schalterfunktionen ausgestattet, um den Betrieb des Verpackungssystems besser zu gewährleisten;

7. Warnleuchte ist auf Maschinenbetrieb eingestellt.

4 、Technischer Service von  Vollautomatischer Dreharm-Stretchwickler

Installation (in China) :

Wir schicken unsere Außendiensttechniker zur Installation und zum Testbetrieb in Ihr Werk. Sie sollten den Standort gut vorbereiten

Ausbildung (in China)

Wir schulen Ihren Mitarbeiter im Bedienen und Reparieren der Maschine und können die Probleme in der Regel innerhalb einer Stunde lösen

Garantie (in China)

1 Jahr Garantie

Weitere Informationen erhalten Sie jederzeit bei uns.
