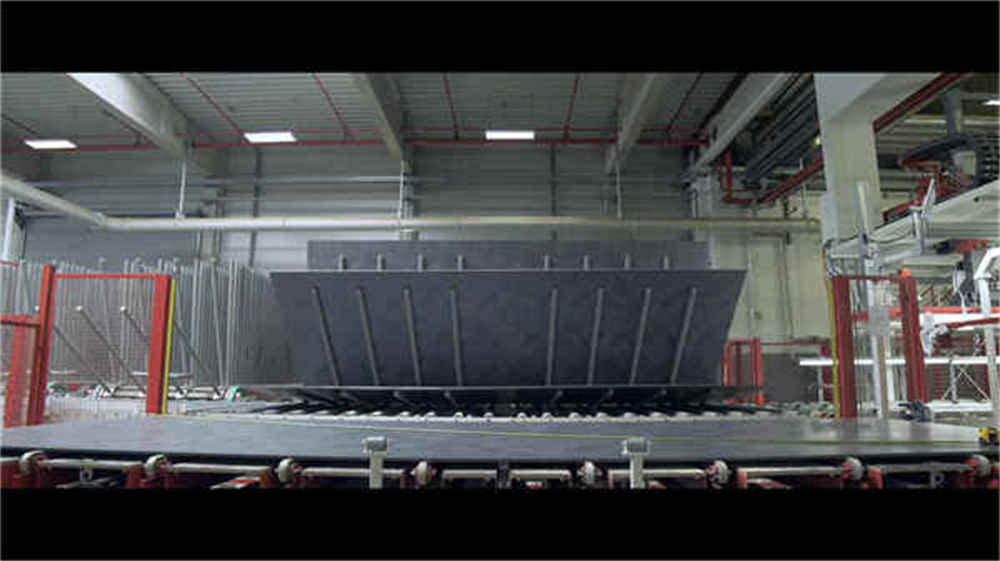

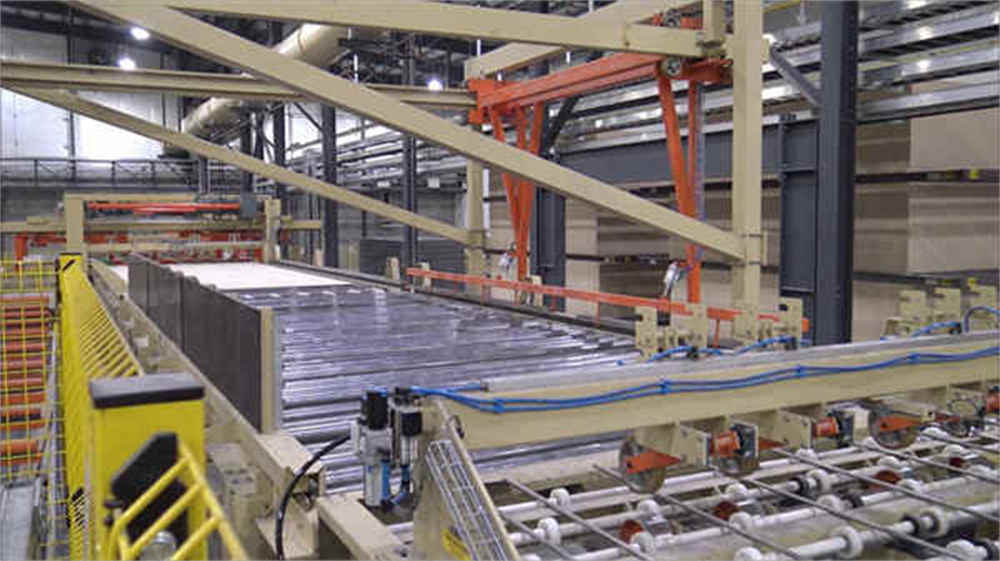

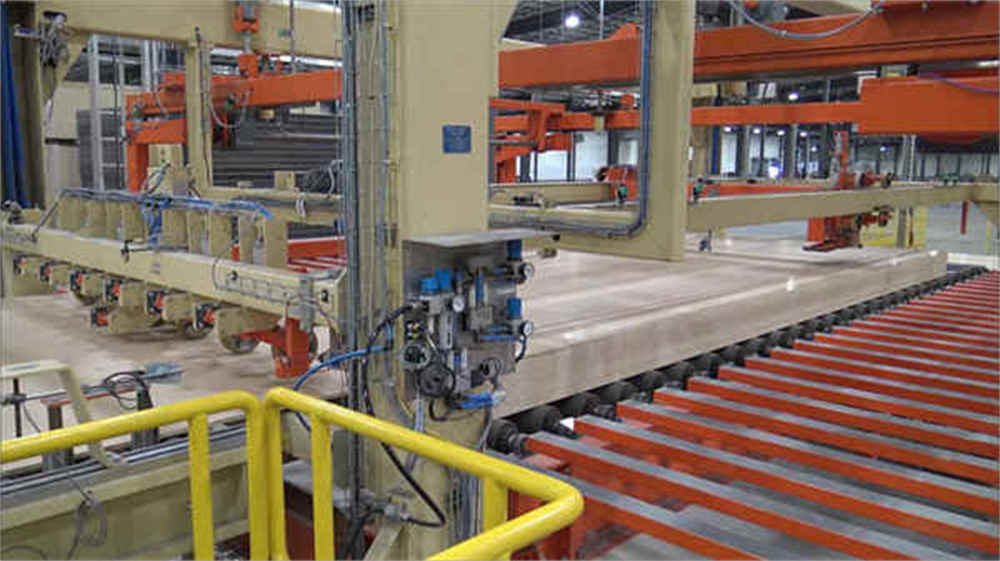

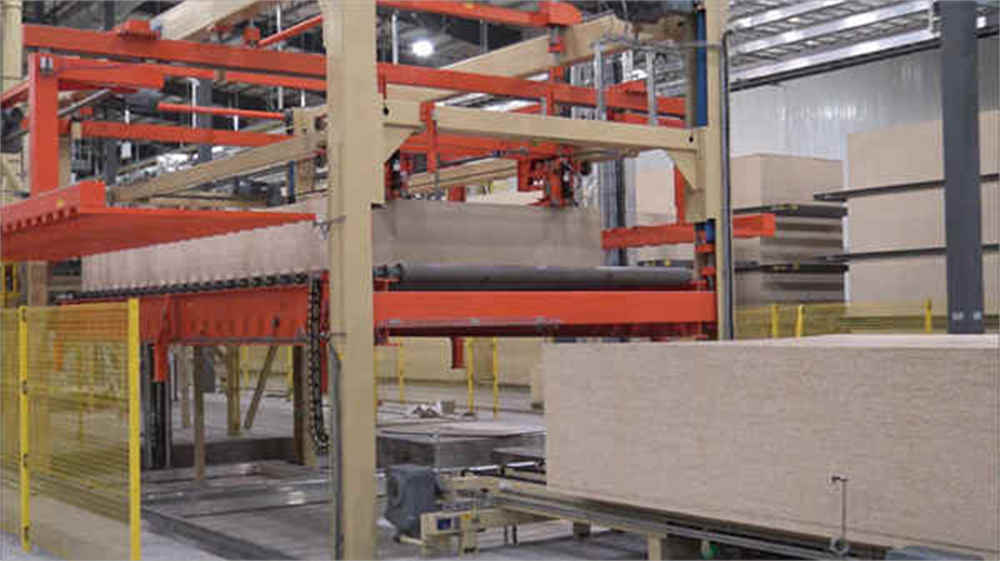

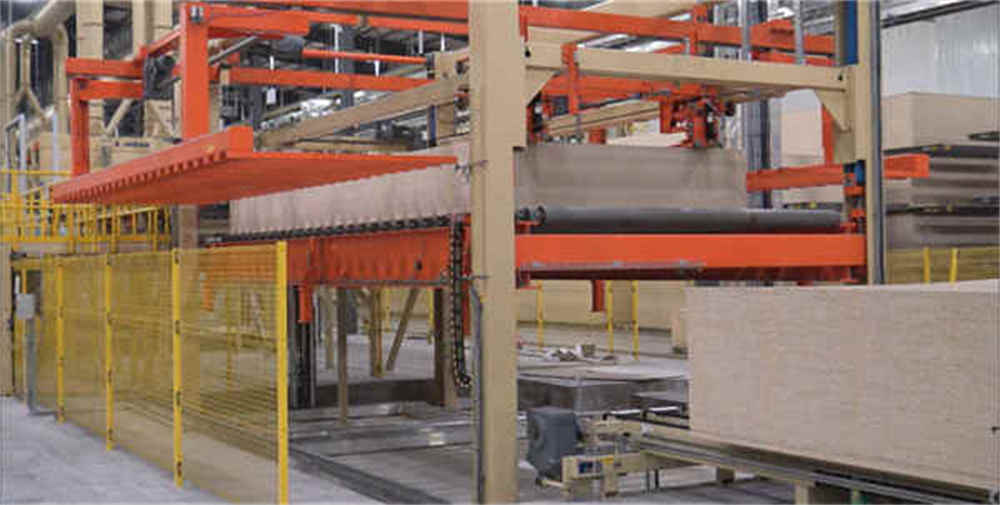

Intelligente automatische Sortier- und Fördersystem für das Man Made Board

Intelligente automatische Sortier- und Fördersystem für das Man Made Board

Produktspezifikationen und grundlegende Anforderungen für die Sortierung und Verpackung:

1. Länge: 2440 mm

2. Breite: 1220 mm

3. Höhe: 800 -1400 mm (3 m³ pro Platte, das nach Volumen festgelegt ist)

4. Monolithische Plattendicke: 8-25 mm

5. Ausgabe: 1000 m³/Tag (2 Schichten/Tag, 8 Stunden/Tag)

6. Sortiergenauigkeit: 99,9%

7. Sortierkapazität: 19-20 Blätter/min (basierend auf einer 12-mm-Dicke)

Jetzt Kontakt aufnehmen Email Telefon Whatsapp

Produktdetails

Klassifizierungsanforderungen:

1. 98% der Platten sind Klasse A (ausgezeichnet) und drei (ausgezeichnete) Stapel der Klasse A sind für die Sortierung eingestellt.

2, 2% für Klasse B (ausländische Produkte und Abfallprodukte), Sortieren und Festlegen einer Kategorie B (andere ausländische Produkte und Abfallprodukte);

Verpackungseffizienz: 15-25 Pallets/Stunde

Intelligente automatische Sortier- und Fördersystem für das Man Made Board

Andere Parameter:

Schleifplattenstapelhöhe 1200 mm

Die Höhe der gesamten Palette beträgt 800 mm;

Fördergeschwindigkeit der gesamten Palette: 11 m/min;

Furnier -Fördergeschwindigkeit: 120 m/min (50 Hz, Frequenzumwandlung)

Furniervermittlungserhöhung: 2500 mm

Stapelhöhe nach der Platte Inspektion: 1200 mm

Die Erhebung des gesamten Stapels nach Inspektion: 800 mm

Die Fördergeschwindigkeit des gesamten Stapels nach der Platteninspektion: 11m/min

Schutzplatte Fördergeschwindigkeit: 11 m/min

Schutzstapelhöhe: 400-500 mm

Schutzbrettfurnierdicke: 12-50 mm

Platte in der Klassenplatte nach Platten-Inspektionsplatte Stapelhöhe: 1200 mm

Packungslinie Arbeitsstufe: 800 mm

Reduziermarke: Verpackungsgeräte Hauptmotor Reduzierer mit Sew, andere Teile des Gerätsmotor -Reduzierers mit Boneng oder äquivalenter Qualitätsmarke, installierte Gesamtleistung: ~ 80 kW

Bemerkungen: Lieferumfang des Verkäufers: Komplette Maschinenversorgung; Angebotsumfang des Käufers: Drähte und Kabel, die mit dem Motor- und Rumpf -Anschlussbox und jedem Schalter verbunden sind.

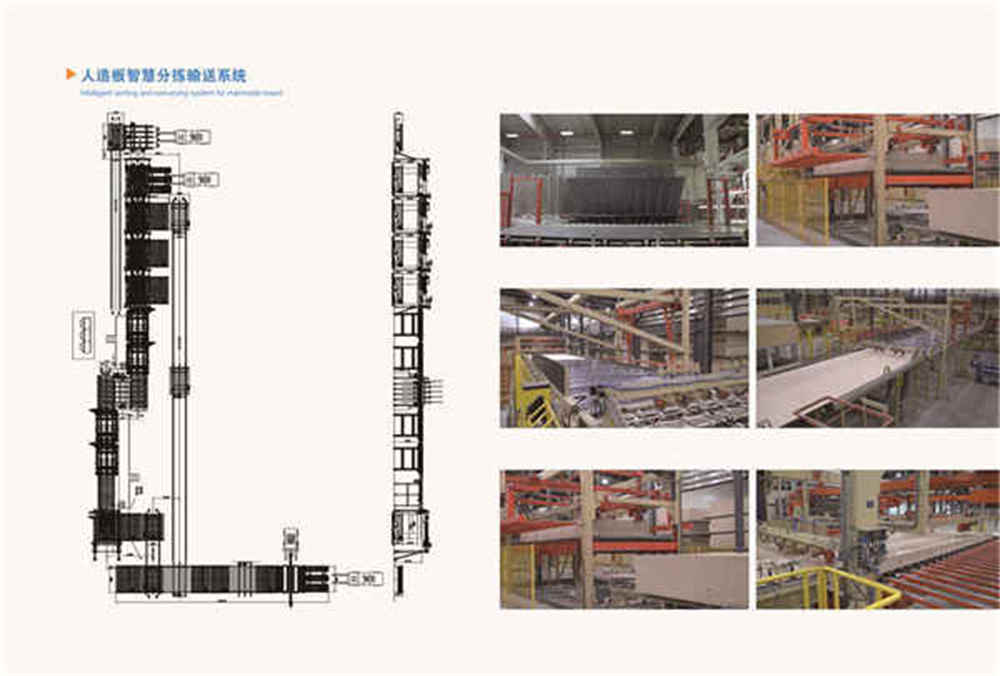

Intelligente automatische Sortier- und Fördersystem für das Man Made Board Versorgungsumfang:

Sn	Name	Qty （Einheit）	Beschreibung
1	Bewegen Sie den Wagen in Längsrichtung	1	Umzugshub: 155000 mm, Arbeitslänge: 3100 mm, Arbeitshöhe: 800 mm, Rollengeschwindigkeit: 10 m/min, Motorleistung: 2,2 kW (Frequenzumwandlungsgeschwindigkeitsregulierung), Gehgeschwindigkeit: 20 m/min, Motorleistung: 2,2 kW (Frequenzumwandlungsgeschwindigkeitsregulierung, Bremsung)
2	Übergangsrollentisch	7	Arbeitslänge: 2200 mm, Höhe: 800 mm, Rollengeschwindigkeit: 10 m/min, Leistung: 1,1 kW, Frequenzumwandlungsgeschwindigkeitsregulation
3	Lateraler Bewegungswagen	1	Umzugshub: 17000 mm, Arbeitslänge: 3100 mm, Arbeitshöhe: 800 mm, Rollengeschwindigkeit: 10 m/min, Motorleistung: 2,2 kW (Frequenzumwandlungsgeschwindigkeitsregulation), Gehgeschwindigkeit: 20 m/min, Motorleistung: 2,2 kW (Frequenzumwandlungsgeschwindigkeitsregulation, Bremsung)
4	Longitudinal -Gabelstapler -Roller -Tisch	1	Länge: 3100 mm, Höhe: 800 mm, Rollengeschwindigkeit: 10 m/min, Leistung: 1,1 kW, Frequenzumwandlungsgeschwindigkeitsregulation
5	Einlassplattenhydraulikhubtisch	2	Rollengeschwindigkeit: 10 m/min, Motorleistung: 0,75 kW (Bremse), Ölpumpenmotorleistung: 7,5 kW, Hubhub: 1700 mm, Tragfähigkeit: 5 Tonnen
6	Pusher	2	Arbeitshöhe: 2500 mm, Druckplattendicke: 8-18 mm, Druckplattenmotorleistung: 2,5 kW (Servo, Bremse, Encoder), Schiene-Rollenmotorleistung: 2,2 kW (Frequenzumwandlungsgeschwindigkeitsregulation).
7	Kehrgerät (oder Bürstenrolle)	2	Arbeitshöhe: 2500 mm, Arbeitsbreite: 1400 mm, Motorleistung: 2%x1,5 kW
8	Gürtelförderer	5	Arbeitshöhe: 2500 mm, Motorleistung: 2,2 kW (Frequenzumwandlungsgeschwindigkeitsregulierung), Arbeitsbreite: 1400 mm, Rollengeschwindigkeit: 20-90 m/min
9	Board -Inspektionssystem	1	Panel-Basis-Inspektionstechnologie auf Holzbasis ist weltweit führend
10	Förderer und Klappenförderer	1	Anzahl der Netze: 36 mm, Lappenmotorleistung: 2%x3KW (Frequenzumwandlung, mit Bremse), Förderhöhe: 2500 mm, Fördermotorleistung: 2,2 kW%x2 (Frequenzumwandlungsgeschwindigkeitsregulation), Arbeitsbreite: 1400 mm
11	Geneigter Rollenförderer	1	Arbeitshöhe: 2500 mm, Motorleistung: 2,2 kW (Frequenzumwandlungsgeschwindigkeitsregulierung), Arbeitsbreite: 1400 mm, Rollengeschwindigkeit: 20-90 m/min
12	Stack -Förderer (einschließlich Übergangsroller -Tabelle) (Seriennummer 12)	1	Arbeitshöhe: 2500 mm, Motorleistung: 3 kW + 0,55 kW + 2,2 kW (Frequenzumwandlungsgeschwindigkeitsregulation), Arbeitsbreite: 1400 mm, Klemmwalze Arbeitsgeschwindigkeit: 20-90 m/min, Klemmrollenmotorleistung: 2,2 kW (Frequenzumwandlungsgeschwindigkeitsregulierung)
13		2	Geräten Namen:
14	Stacker (1, Klassen -A -Plattenstapler (3 Stationen) 2, Klassen -B -Plattenstapler (1 Station))	4	(3) Seriennummer 13.1 für Klassen -A -Plattenstapler (3 Stationen) (3 Klassen -A -Plattenstapler)
15	Auslasshydraulikaufzugsroller -Tisch	1	(4) Seriennummer 13.2 für den Plattenstaper der Klasse B (1 Station) (1 x Klasse -B -Plattenstapler)
16	Pad (oder Schutzplatte) Transporter	1	Arbeitsbreite: 1400 mm, Gürtelmotorleistung: 2,2 kW (Frequenzumwandlungsgeschwindigkeitsregulierung), Riemenarbeitsgeschwindigkeit: 20-90 m/min, Rollenrolle Arbeitsgeschwindigkeit: 20-90 m/min, Klemmrollenmotorleistung: 2,2 kW (Frequenzumwandlungsgeschwindigkeitsregulierung), Maximum-Stapelhöhe: 1350 mm
17	Das Pad (oder die Schutzplatte) bewegt den Rollentisch	4	Kettengeschwindigkeit: 10 m/min, Motorleistung: 0,75 kW (Bremsen), Ölpumpenmotorleistung: 7,5 kW, Hubhub: 1600 mm, Tragfähigkeit: 5 Tonnen
31	Pad (oder Schutzplatte) Übergangsroller -Tisch	1	Arbeitslänge: 3100 mm, Höhe: 800 mm, Kettengeschwindigkeit: 10 m/min (Frequenzumwandlungsgeschwindigkeitsregulation), Motorleistung: 3 kW, vorbehaltlich des tatsächlichen Designs
