Holzbasisspezifikationen und grundlegende Verpackungsanforderungen

Länge: 2100-2830 mm

Breite: 910 -2100 mm

Höhe: 800 -1250 mm (festes Volumen 3,5 m³ pro Regal)

Dünnste monolithische Brett: 1mm

Ausgabe: 1000 m³/Tag (2 Schichten/Tag, 8 Stunden/Tag)

Verpackungseffizienz: 15-20 Paletten/Stunde

Der kleine Eckschutz ist ein geformter Eckschutz, und die Spezifikationen des gebildeten Eckschutzes unterliegen dem tatsächlichen Design

Gesamtgewicht der gesamten Linie: ~ 35 Tonnen

Reduziermarke: nähen, bonong oder gleichwertiger Qualitätsmarke

Vollleitungsleistung: ~ 40 kW


Jetzt Kontakt aufnehmen Email Telefon Whatsapp
Produktdetails

Intelligentes Verpackungssystem für das Schema für das Holzplatten -Schema: Feature:


1. Der Übertragungsförderer benötigt eine stabile Förderung. Verwenden Sie die Frequenzumwandlung, um die Fördergeschwindigkeit, den langsamen Start und den Stop anzupassen. Erfordern Sie die Bearbeitungsgenauigkeit von Outsourcing-Lieferanten ausschließlich und erfordern die Versammlungsgenauigkeit von Workshops und Vor-Ort-Inbetriebsmitarbeitern ausschließlich, um eine reibungslose und zuverlässige Vermittlung zu gewährleisten (Workshop-Versammlungspersonal sind von hoher Qualität. Die am besten zusammengestellten Besitzverbindlichkeiten.

Wicklungsmaschine mit oberer oberer zerbrochener Filmwickelmaschine, die erste in China, Ihre Einheit Holzbasis-Veränderung Breite: 910 -2100 mm, große Veränderungen. Daher kann der traditionelle obere obere Film-Bruchmechanismus nur den Verpackungseffekt des Verpackungseffekts des größten Größe des Holzbasis erfüllen, der etwas kleineres oder kleinstes Größe des Panel-Basis-Panel-Basis-Verpackungseffekts ist. Probleme können nicht beseitigt werden, was zu einem schlechten Verpackungseffekt führt.

2, Filmrahmenvorteile: Ändern Sie den ursprünglichen Proximity Switch Control Film Feeding Motor Start- und Stoppmodus für den analogen Controller, um die Fütterungsgeschwindigkeit der Filme zu steuern, und vermeiden Sie den Änderungsbereich der Verpackung zu groß. Die entsprechende Drehzahl für die Fütterung der Filme oder beschleunigt oder verlangsamt sich unter der Prämisse, um den schönen Wickelffekt zu gewährleisten, die Verpackung ist stabil und zuverlässig.

Bemerkungen: Das Holzbasis ändert sich erheblich, Breite: 910-2100 mm, Länge: 2100-2830 mm, sodass der traditionelle obere Mechanismus des oberen Films nur den Verpackungseffekt des größten Holzbasis-Stapels auf Holzbasis erfüllen kann, und der Verpackungseffekt von etwas kleineren oder kleinsten Größenbasis wird nicht garantiert.

3. In der Eckkartonlager werden nicht weniger als 60 Eckkarton platziert (zweistündige Dosierung, gleichwertig mit einem Wickelfilm, eine Rolle von 15 kg Gewichtsmaschinen-Wickelfilm kann 60-70 Torr gewickelt werden), der zwar bequem ist, um Verpackungsmaterialien wie Wickelfilme und Eckkarton gleichzeitig zu ersetzen.

4, Pad Block-Platzierung, einmalige manuelle Platzierung> 100, mindestens 1 Stunde Dosierung, da die Spezifikationen des Holzbasis des Benutzers für nicht-4 oder acht Fuß (2440 × 1220) MM-Größe 80% sind. erreicht.

5. Der Spezialmechanismus des Gürtel -Gürtel -Spezialmechanismus, die Verwendung von 70 kg/Roll -Gürtel -Gürtel, eine Rolle deutscher Kopf, die üblicherweise verwendet wurde, kann eine Länge von mehr als 5000 m erreichen. Verwenden Sie die Zeit von 10 Stunden, etwa ein Tagspackungsmenge, das einen Tag entspricht. Ballen Sie den Maschine reibungslos ab, damit der Bediener reibungsloser arbeitet.

Intelligentes Verpackungssystem für männliche Holzbretter

Vorsichtsmaßnahmen für Verpackungen und Verpackung

1. Die Tafel auf Holzbasis nach dem Inspektionsbrett führt durch den Förderer (die Notwendigkeit, sich eigene zu bringen) zum vorderen Ende der Verpackungslinie (Seriennummer 1), die Panel auf Holzbasis nach der Inspektionsplatte ist eine gestapelte fertige Produktprodukt, die verpackt werden muss.

2. Die Verpackungsplatte fließt durch die Förderleitung des vorgelagerten Sortierförderers, in die (Seriennummer 1) Elektrische Lenkung und Übertragungsförderung, kommuniziert und dockt mit dem Upstream -Sortier -Conveyor -Herstellersystem gemäß den Anweisungen der eingehenden Waren und verwendet unterschiedliche Vermittlungsmethoden, um die Waren in die Verpackungslinie zu transportieren.

3.. Die Verpackungsplatte wird durch den Sechs-Reihen-Kettenförderer (Seriennummer 2) 3500 mm transportiert und tritt in die (Seriennummer 4) automatische Zählplattenmaschinen-Nummernplatte, automatische Zählplatte, berechnen Sie die Anzahl jeder Platte genau, addieren und subtrahieren Sie die Platten nach der Eingabeaufforderung manuell und subtrahieren Sie sie gemäß der Eingabeaufforderung an die Eingabeaufforderung.

4. Die Verpackungsplatte wird durch den Sechs-Reihen-Kettenförderer (Seriennummer 2) 3500 mm transportiert und tritt in die (Seriennummer 5) automatische Ausrichtungsmaschine, automatische Ausrichtung und pneumatische Anziehungs-Alignment-Gerät auf beiden Seiten des Förderers mit Spezialstruktur-Hebemechanismus ein.

5. Die zu verpackte Verpackungsplatte wird mit (Seriennummer 2) 3500 mm Sechs-Reihen-Kettenförderer transportiert und tritt alle von sich aus (Seriennummer 5) ein

6. Die zu verpackte Verpackungsplatte wird durch den (Seriennummer 2) 3500-mm-Sechs-Reihen-Kettenförderer transportiert und tritt in die automatische Saugplattenmaschine (Seriennummer 6) zur automatischen Platzierung der oberen Abdeckplatte ein.

7. Die Verpackungsscheibe wird durch den Sechs-Reihen-Kettenförderer (Seriennummer 2) 3500 mm transportiert und tritt in die automatische Winkelschutzmaschine (Seriennummer 7) ein, (Seriennummer 8) Automatische obere obere gebrochene Filmrocker-Online-Wickelmaschine für die automatische Zugabe von Fassadenkarton, automatischer Wickeln.

8. Die zu verpackte Verpackungsplatte wird durch den (Seriennummer 2) 3500-mm-Sechs-Reihen-Kettenförderer transportiert, in den (Seriennummer 9) Transfer-Förderer und (Seriennummer 10) Gürtelförderer (Seriennummer 9) gelangt, fährt in die (Seriennummer 11) Randfalken und Ablagemödenschutz.

9. Die Verpackungsplatte kehrt durch den Förderer an die Hauptlinie zurück und tritt durch den (Seriennummer 2) 3500-mm-Kettenkettenförderer (Seriennummer 2) in den gesamten Stapel plus Pad Block Plus Flat Eck Protection Gyms-Stapel-Plus-Pad-Block ein, fügen Sie einen kleinen Eckenschutz hinzu, breites Seitenbelastung.

10. Die Verpackungsplatte tritt über den Sechs-Reihen-Kettenförderer (Seriennummer 2) 3500 mm in die Gabelstaplerstation (Seriennummer 2) ein.

11. Vorsichtsmaßnahmen:

1) Das gesamte Leitungslayout benötigt eine geraden Linie, weniger Lastübertragung, spart Platz und Kosten.

2) Je weniger der Pufferförderer die Verpackungseffizienz erfüllt, desto besser sparen Sie Platz.

3) Das Absockeln der Wicklungsmaschine wird beim Wickeln erhöht und kann den Boden des fertigen Bretts 50 mm nach innen einwickeln.

4) Der Blockblock wird für die fertige Brett der Nachfrageseite geschnitten und gebunden, der Boden des Pads wird in der Mitte gerillt, und die Größe der Rille unterliegt dem tatsächlichen Design und der Verhandlung zwischen den beiden Parteien, die größer sein können als die Breite des Verpackungsgürtels, um den Boden nicht direkt mit dem Verpackungsgurt direkt zu kontaktieren.

5) Steuerungssystem Siemens (SPS, Wechselrichter, Touchscreen), pneumatische Komponenten verwenden Festo (oder äquivalente Qualitätsmarke), Motor Reduder verwendet Boneng oder äquivalente Qualitätsmarke.

Intelligentes Verpackungssystem für männliche Holzbretter

Versorgungsumfang:


Sn

Name

Qty

Spezifikation

1

Elektrische Lenkung und Übertragungsvermittlung

1

Durchmesser: 4400 mm, tragend: 4 Tonnen, Strom: 3 kW, Fördergeschwindigkeit: 12 m/min

2

3500 mm sechs Reihenkettenförderer

11

Länge: 3500 mm, tragend: 4 Tonnen, Strom: 1,5 kW, Fördergeschwindigkeit: 12 m/min

3

Automatische Zählmaschine

1

Automatische Zählung von Platten, genaue Berechnung der Anzahl jeder Platte, automatische Aufforderung, manuelle Addition und Subtraktion von Platten entsprechend den Eingabeaufforderungen

4

Automatische Ausrichtungsmaschine

1

Automatische Ausrichtung, pneumatisches Ziehverschärfen -Ausrichtungsgerät auf beiden Seiten des Förderers mit spezieller Strukturmechanismus

5

Vollautomatische Laminiermaschine

1

Leistung: 1,5 kW, Luftverbrauch: 1000 ml/min, pneumatischer Arbeitsdruck: 0,5 ~ 0,6 mPa

6

Automatische Saugabdeckplattenmaschine

1

Automatische Saugabdeckplatte, die maximale Größe der Abdeckplatte beträgt 2830 mm * 2100 mm * 12 mm, die Dicke beträgt 1-12 mm (die meisten 4-6 mm).

7

Automatischer Eckschutz

4

Automatischer Schaltdecke, Luftverbrauch: 1000 ml/min, Luftdruck: 0,5-0,6 mPa

8

Vollautomatischer oberer oberer gebrochener Film Rocker Online -Wickelmaschine

1

Automatische obere obere Filmbrechungsmaschine, geeignet für Produktverpackungen mit großen Änderungen, deutsche Technologie

9

Übertragungsförderer

1

Länge: 4450 mm, tragend: 4 Tonnen, Strom: 3 kW, Fördergeschwindigkeit: 12 m/min

10

Gürtelförderer

2

2500*3000 mm, Rollenförderer, Tragfähigkeit: 4000 kg, Fördergeschwindigkeit: 12 m/min

11

Racking Machine Plus -Level -Eckwache

1

Deutsche Titan (oder äquivalente Qualitätsmarke) Verpackungskopf, geformter kleiner Eckschutz, langer Seitengurt

12

Ganzer Stapel plus Pad, Block und flache Eckbandmaschine

1

Deutsche Titan (oder gleichwertige Qualitätsmarke) Verpackungskopf, ganzer Stapel mit Pads, geformten kleinen Eckschutz, breite Kantengurte

13

5000 mm Sechsreihenkettenförderer

1

Länge: 3500 mm, tragend: 4 Tonnen, Strom: 1,5 kW, Fördergeschwindigkeit: 12 m/min

14

Hydraulische Aufzüge

2

Hydraulisches Heben

15

Steuerungssystem

1

Steuern Sie alle Geräte innerhalb des Systems

Intelligentes Verpackungssystem für männliche Holzbretter

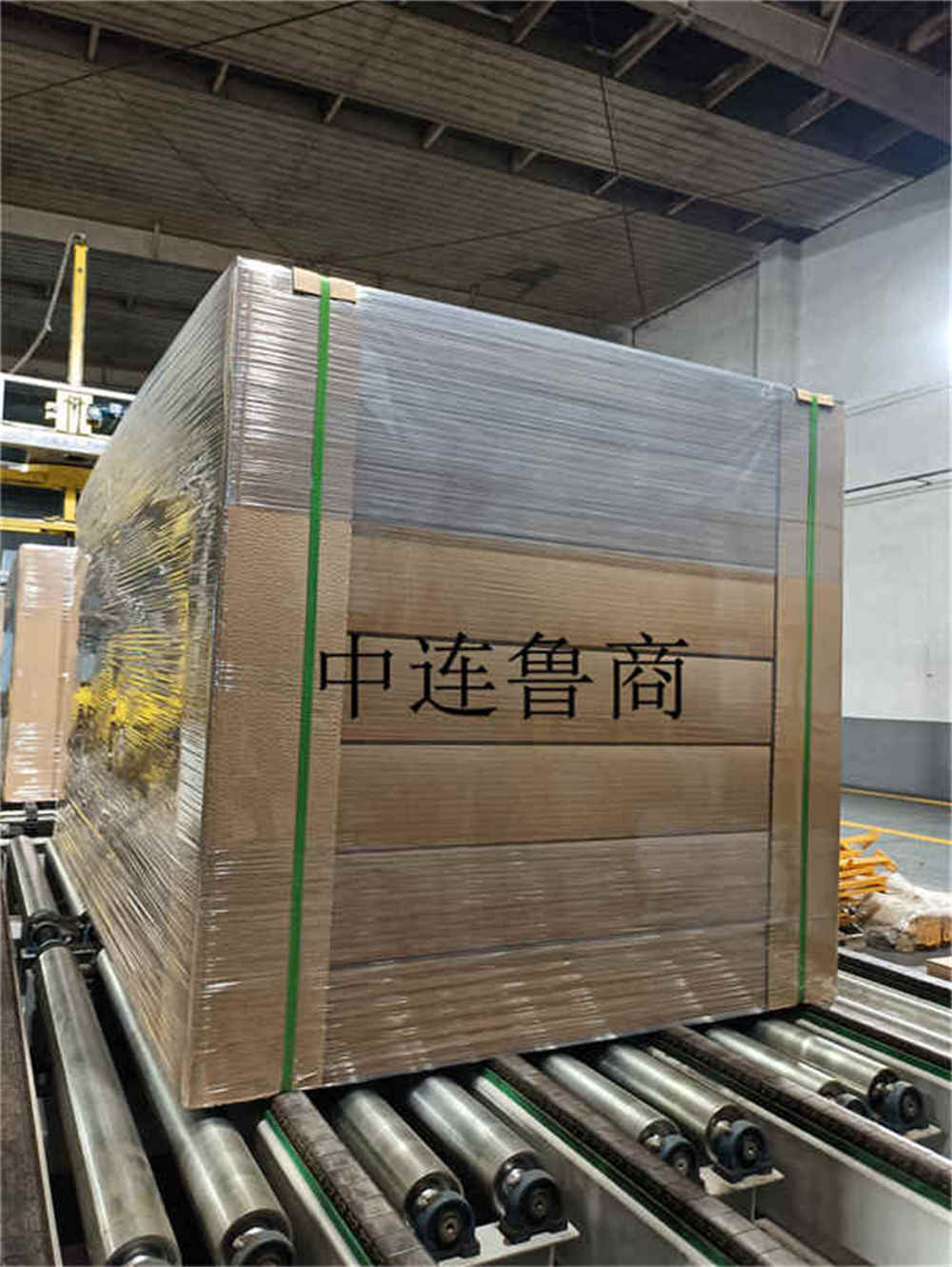

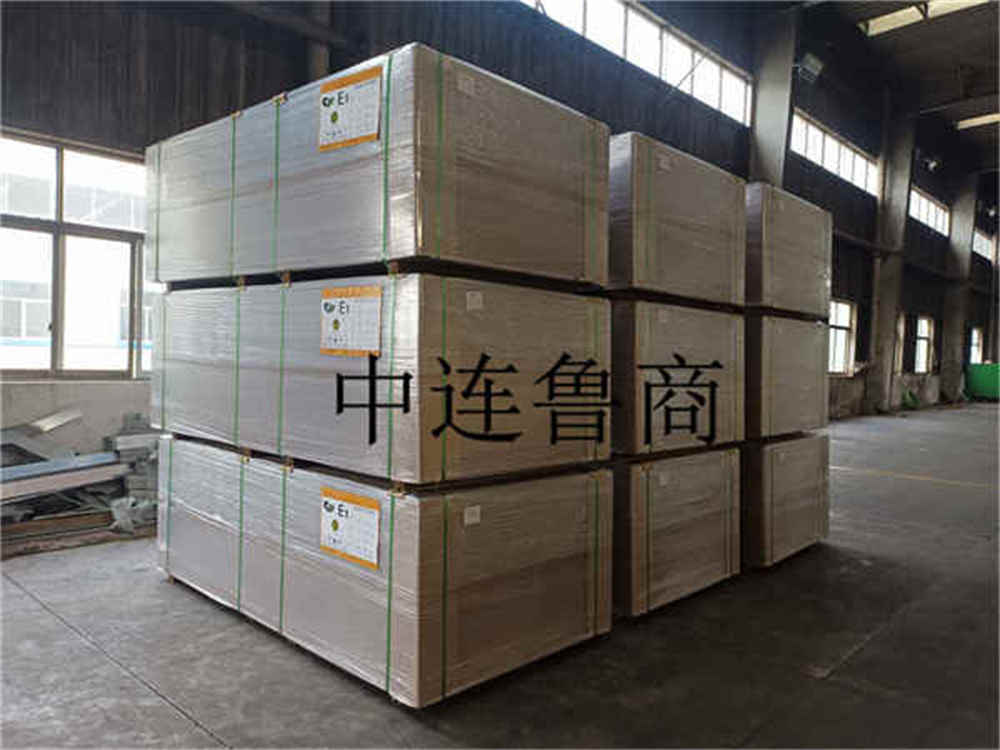

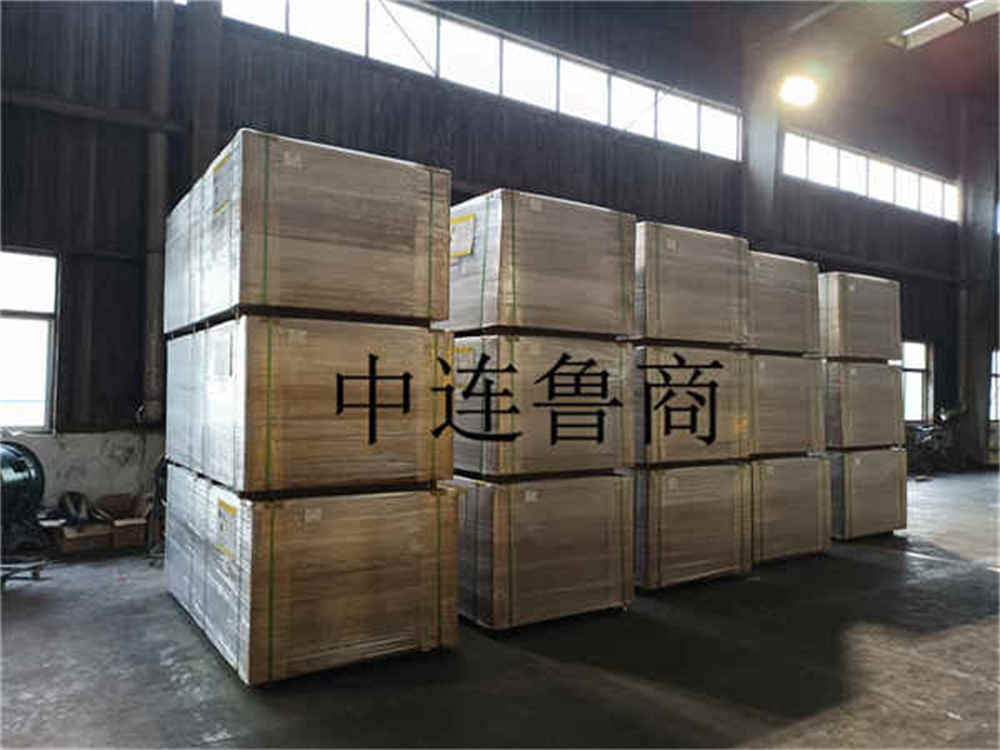

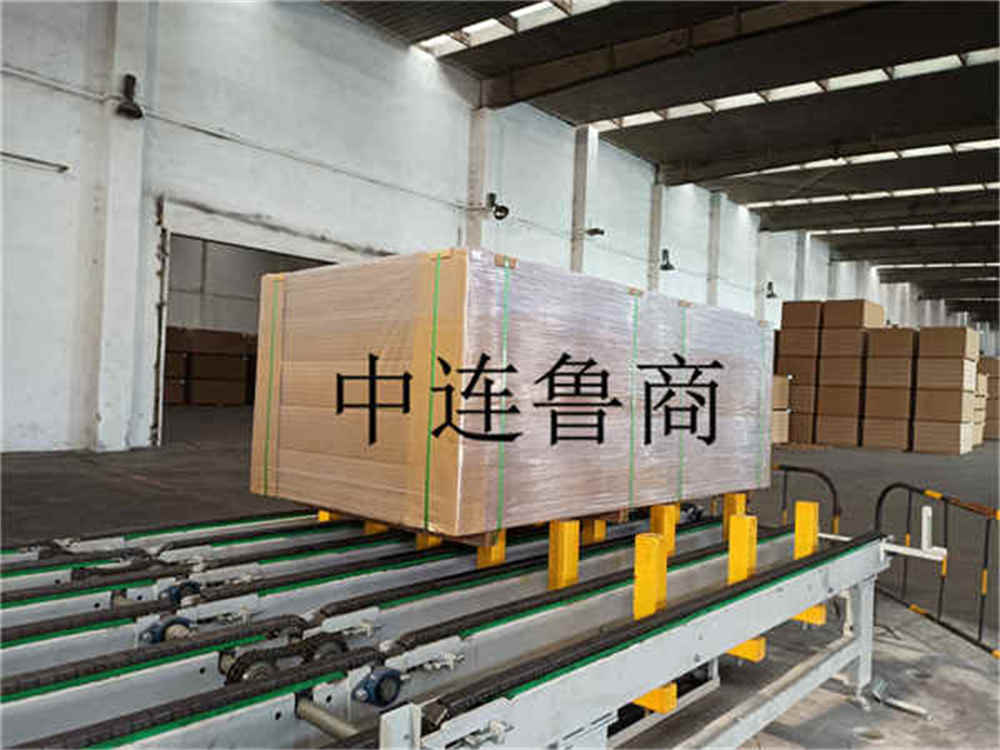

Verpackungseffektbilder:

Intelligentes Verpackungssystem für männliche Holzbretter

Intelligentes Verpackungssystem für männliche Holzbretter

Intelligentes Verpackungssystem für männliche Holzbretter

Intelligentes Verpackungssystem für männliche Holzbretter
