Nicht standardmäßige vertikale Tür- und Fensterverpackungsmaschine

Die nicht standardmäßige vertikale Tür- und Fensterverpackungsmaschine im Überblick::

1. Diese Ausrüstung hat die Funktion, beim Schieben von Türen und Fenstern in die Verpackungsmaschine zu helfen, und der Name des Geräts ist die Verbindung und der Segen der nicht angetriebenen Förderlinie S-3500

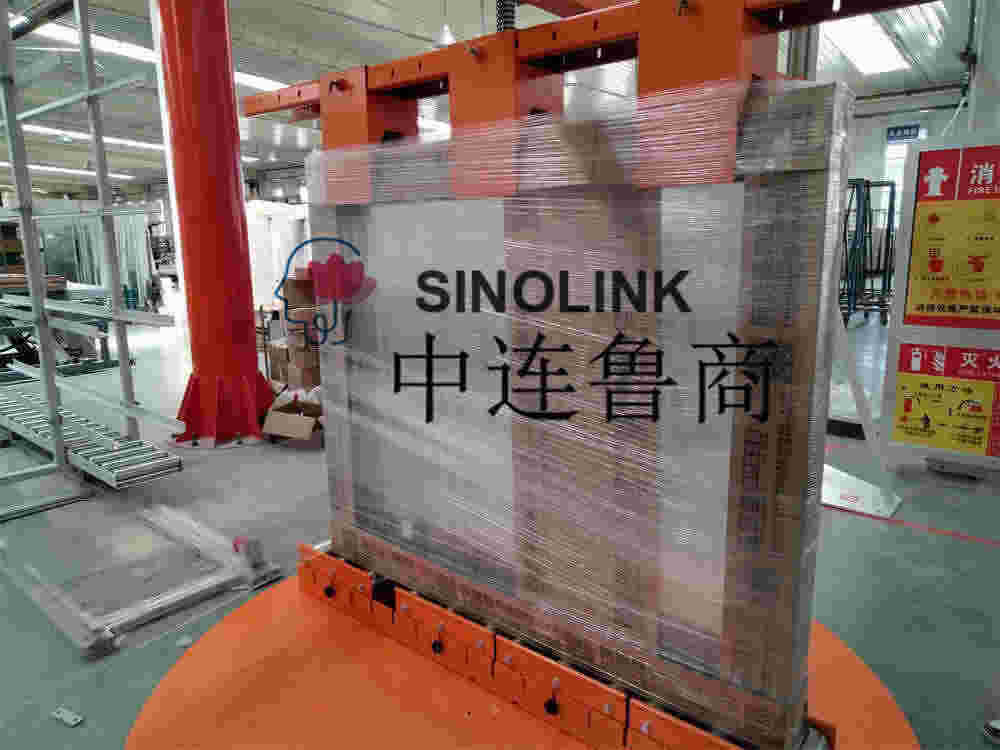

2. Bei dieser Anlage handelt es sich um eine Spezialanlage zum automatischen Aufwickeln von Stretchfolie auf Plattenware. Es handelt sich um eine spezielle Ausrüstung, die die Rolle einer staubdichten, feuchtigkeitsdichten und kollisionssicheren Verpackung von Waren übernimmt, Verpackungskosten spart, die Arbeitsintensität der Arbeiter verringert und die Verpackungseffekte verbessert

3. Nachdem die Tür, das Fenster oder die Türverkleidung zur Wickelmaschine geschoben wurde, wird die Wickelmaschine gestartet, die Wickelmaschine wird automatisch gestartet, die Verpackung ist abgeschlossen, die Wickelmaschine wird zurückgesetzt und der nächste Prozess beginnt.


  Jetzt Kontakt aufnehmen Email Telefon Whatsapp
Produktdetails

Vorteile der Produktleistung:

1. Touchscreen-Steuerung, einfach zu bedienen;

2. Vorgestreckter Filmrahmen, 220-V-Wechselstrommotor mit Wechselrichter zur Einstellung der Spannkraft, Änderung der Geschwindigkeitsregelung des 24-V-Gleichstrommotors und der Strombox, die in derselben Branche in China auf den Filmrahmen angewendet werden, und Änderung der Instabilität der Spannkraft .

Technische Parameter:

1. Drehtellerdurchmesser: 2000 mm (diese Daten dienen als Referenz, vorbehaltlich der Konstruktion der technischen Abteilung)

2. Verpackungsspezifikationen:

3. Verpackungsspezifikationen:

Äußerst:3500 mm (Länge) × 2600 mm (Höhe) × 150 (Dicke) mm; Gewicht: ca. 500 kg

Am wenigsten:500 mm (Länge), 500 mm (Höhe × × 80 mm (Dicke); Gewicht: ca. 50 kg, Drehtellerhöhe: 78 mm

4. Tragfähigkeit des Plattentellers: 2000 kg

5. Gewicht: 1200 kg

6. Die Leistung der gesamten Maschine: ca. 2 kW

7. Versorgungsspannung: einphasig 220 V

8. Drehtellergeschwindigkeit: 0~12 U/min

9. Verpackungsmaterial: LLDPE-Stretchfolie

Dicke: 17~35μm

Breite: 500 mm

Membranrolle innen: 76,2 mm

Maximaler Außendurchmesser der Folienrolle: 240 mm

Nicht standardmäßige vertikale Tür- und Fensterverpackungsmaschine

Hauptmerkmale:

Kontrollsystem:

1. Die Anzahl der Wicklungslagen und die Häufigkeit können eingestellt werden;

2. Lichtschranke, die automatisch die Höhe der Ware erkennt

3. Verstärkungswickelfunktion, die einen besonderen Schutz für ein bestimmtes Teil durchführen kann;

4. Funktion zum Einstellen der Zeit für die Überquerung des Gipfels.

Plattenspielerantrieb:

1. Die Geschwindigkeitsregelung für die Frequenzumwandlung des Plattenspielers ist von 0 bis 12 U/min einstellbar.

2. Der Plattentellerantrieb ist kettengetrieben und die Positionierung ist genau;

3. Der Plattenteller wird automatisch zurückgesetzt;

4. Die Unterseite des Drehtellers ist mit Gabelstaplerschlitzen ausgestattet

Membran-Rack-System:

1. Öffnen Sie den Türfolienrahmen

2. Der Membranrahmen ist ein dynamischer Vordehnungsmechanismus und die Vordehnung kann 250 % erreichen

3. Kettenstruktur, stabil und zuverlässig;

4. Der Wechselstrommotor zieht an der Membran und der Wechselrichter passt die Spannkraft an.

5. Die Hebe- und Senkgeschwindigkeit des Filmrahmens und die Geschwindigkeit des Filmvorschubs können jeweils angepasst werden;

6. Die Anzahl der oberen und unteren Wicklungen wird separat gesteuert;

7. Der Nachlaufmechanismus des Membransystems kann mit einem Zug gezogen werden;

8. Die Leistung des Membranrahmen-Hebemotors: 0,37 kW

Merkmale und Beschreibung des Touchscreens:

1. Digitale Parametereinstellung: Drehtellergeschwindigkeit, Filmrahmen-Hebegeschwindigkeit, Filmrahmen-Filmausgabegeschwindigkeit (0-50 einstellbar)

2. Die Anzahl der Windungskreise in der unteren Schicht, die Anzahl der Windungskreise in der oberen Schicht, die Anzahl der Auf- und Abbewegungen und die Zeit des Überquerens der Oberseite können eingestellt werden

3. Richten Sie die manuelle Verstärkungsfunktion ein, mit der bestimmte Teile des Wickelguts verstärkt und umwickelt werden können

4. Automatische Diagnose und Erkennung von Membranbrüchen und Membranmangel sowie Suspensionsverarbeitungsfunktion

5. Ermitteln Sie automatisch die Höhe der Ware

6. Herkunftsfreiheit und Zufallsstart

Pressfunktion:

1 Elektrische Oberpressung

2. Leistung des oberen Motors: 0,37 kW (Daten als Referenz, vorbehaltlich der Konstruktion der technischen Abteilung)

3. Hebehub: 1500–2500 mm

4. Das Pressgerät sollte mit einer festen Vorrichtung ausgestattet sein, und die Anzahl und Struktur der Vorrichtung sollte den Komfort und die Sicherheit großer Türen und Fenster berücksichtigen

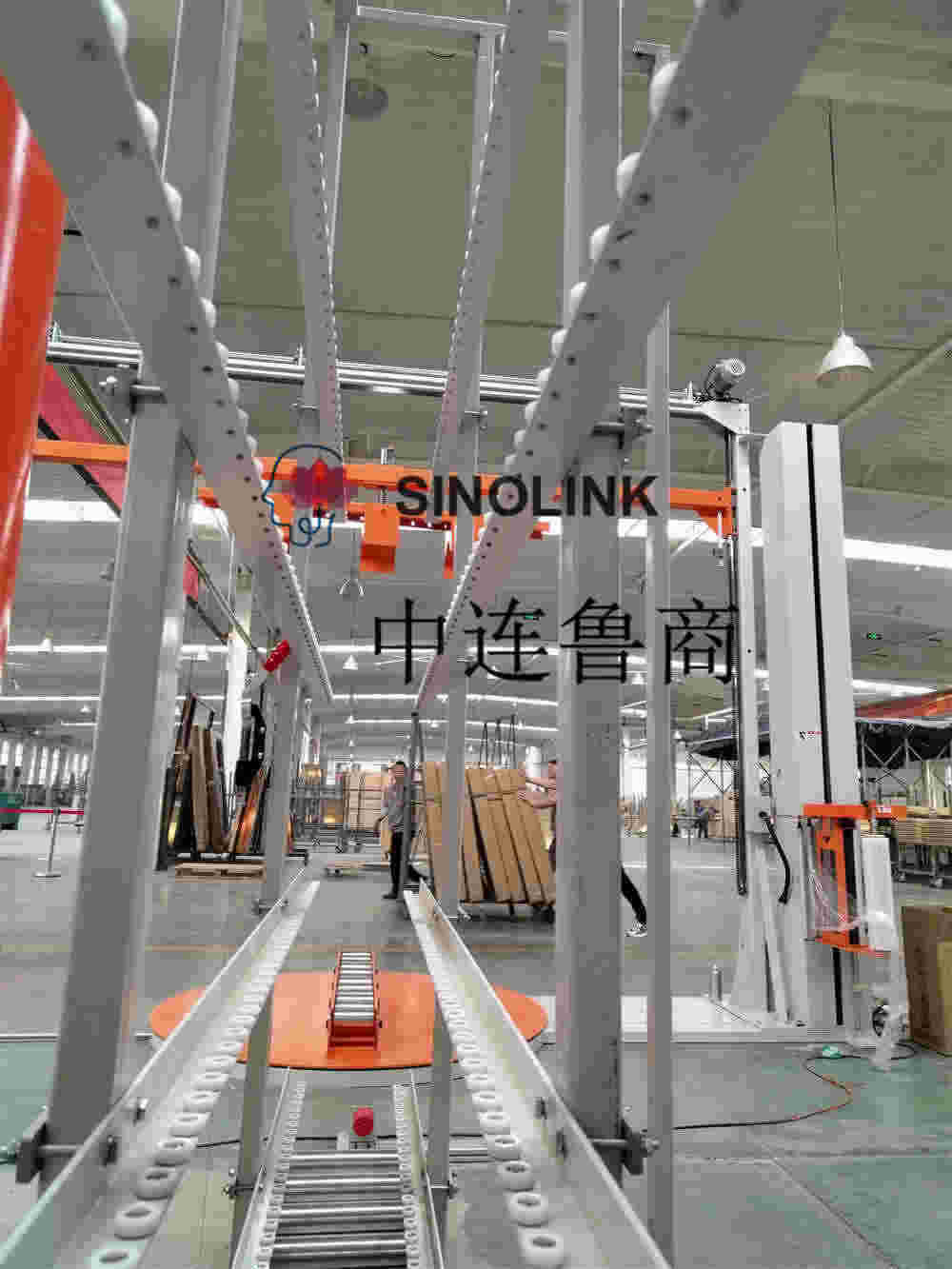

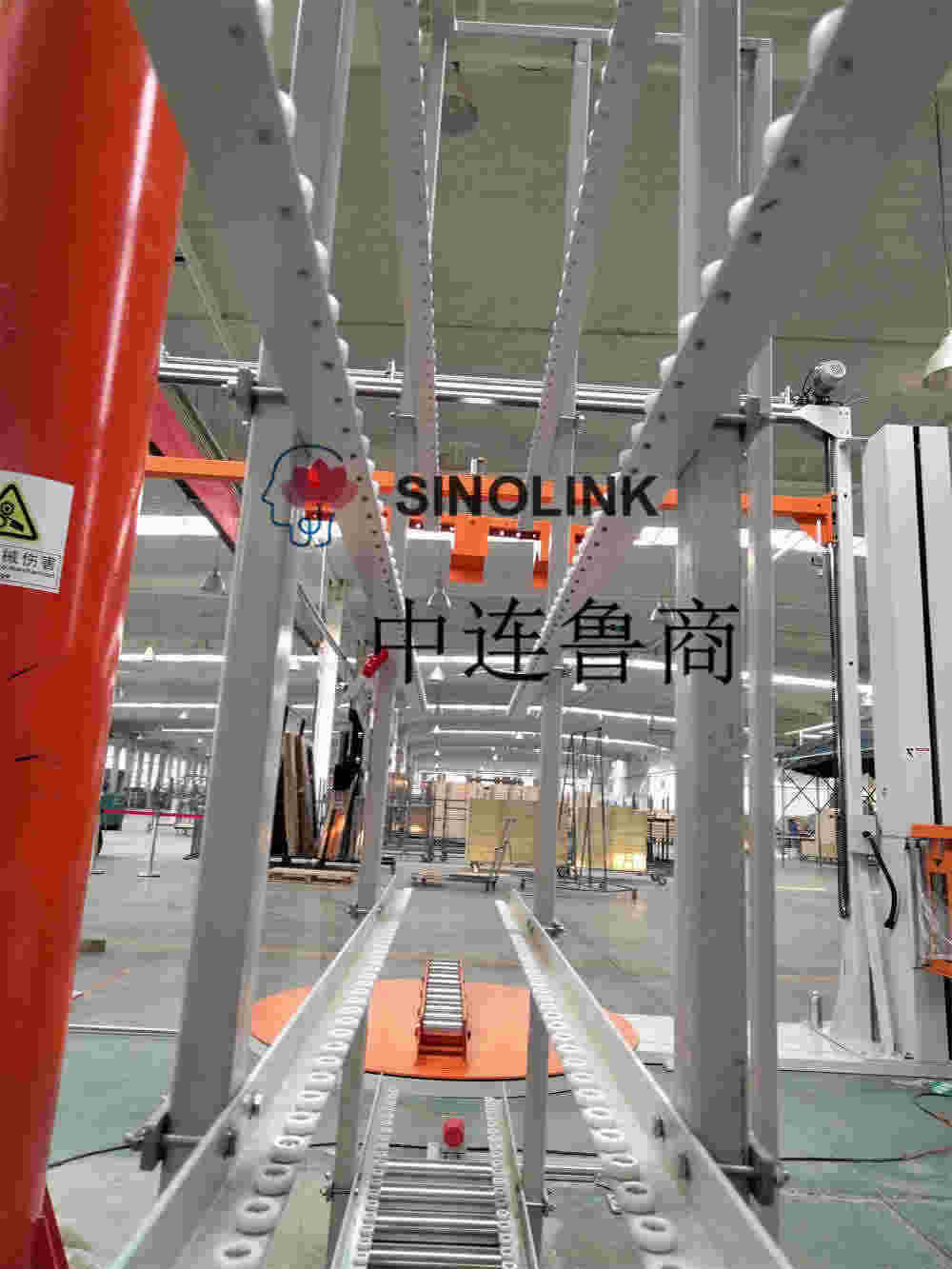

Eingehender Kartensteckplatz:

1. Kartensteckplatzgröße: 1200 mm × 150 mm × ≥ 200 mm (Länge × Breite, effektive Hubhöhe ≥ 200 mm Drehtisch oder mehr; die Daten hier dienen als Referenz, und das Design der technischen Abteilung hat Vorrang)

2. Die Oberfläche der Förderrolle ist verzinkt und passiviert

3. Auf beiden Seiten des Kartensteckplatzes befinden sich Leitbleche, um die Holztür effektiv zu fixieren

4. Die Höhe der inneren Nut der U-förmigen Nut beträgt 30 mm (die Daten hier dienen als Referenz, vorbehaltlich der Konstruktion der technischen Abteilung).

Einspeiseanschluss und Segnung stromloser Förderstrecke:

1. Diese Ausrüstung hat die Funktion, beim Schieben von Türen und Fenstern in die Wickelmaschine zu helfen, und der Name der Vorrichtung ist die Verbindung und der Segen der nicht angetriebenen Förderlinie S-3500

2. Verwendung mit Wickelmaschine

3. Der Nutzungsprozess erfordert manuelle Unterstützung beim Kauf

Bequemlichkeit des Gerätedesigns und andere Anforderungen

1. Fügen Sie die Start- und Pausenvorrichtung des Fußschalters hinzu, um die Bedienung beim manuellen Packen zu erleichtern

2. Die Farbe des Hauptkörpers der Ausrüstung: RAL9002 (Grau und Weiß), und der bewegliche oder drehbare Teil nimmt die Schutzfarbe RAL2004 (Orangerot) an

3. Andere Aspekte der Ausrüstung, die einer Optimierung oder Verbesserung bedürfen.


Hauptkomponentenliste vonNicht standardmäßige vertikale Tür- und Fensterverpackungsmaschine

SN

Name

BRand

Anmerkung

1

SPS

Dimensionskontrolle


2

Touch-Screen

Dimensionskontrolle


2

Luftschalter

Tianzheng


3

Drehteller, Membranrahmen-Hebeinverter

Leicht zu fahren


4

Reiseschalter

Tianzheng


5

Näherungsschalter

Omron


6

Lichtschranken

Panasonic


7

Tasten, Anzeigen

Gangbo


8

Getriebemotoren

Liming oder CUHK

(Inländische hohe Qualität)
