Vollautomatischer Trennschieber für palettierte Ladung

Vollautomatischer Trennschieber für palettierte Ladung

Projektname und -umfang:

1. Projektname: Kleine Packung Speiseöl ohne Paletten-Ganzstapel auf Gabelstaplerprojekt

2. Lieferumfang:

Reduzieren Sie die Outsourcing-Kosten und sparen Sie Kosten, indem Sie eine Reihe von „Paletten-Push- und -Pull-Produktlinien“ hinzufügen. Erfüllen Sie die Prozessanforderungen der palettenfreien Palettenstapelung, erfüllen Sie die Produktionseffizienz und erreichen Sie eine sichere Produktion. Einschließlich, aber nicht beschränkt auf Folgendes:

A: Zwei Sätze Förderbänder (müssen selbst mitgebracht werden)

B, zwei Push-Pull-Geräte

C, zwei hydraulische Stationen

D, Gabelstapler blockieren zwei

E, zwei Sätze von Kontrollsystemen

Der spezifische Inhalt wird entsprechend der Standortsituation und den eigenen Ausrüstungsmerkmalen des Ausrüstungslieferanten gestaltet.

3. Vom Werk bereitgestellte Bedingungen:

Für den Anschluss der Stromversorgung an den Hauptschaltschrank ist das Werk verantwortlich.

Spannung: 380 V, 50 Hz, 3 Phasen, 5 Drähte, Spannungsschwankungsbereich ± 10 %.

Jetzt Kontakt aufnehmen Email Telefon Whatsapp

Produktdetails

Allgemeine technische Parameter:

1. Hydraulischer Schieber:

Palettenrückhalteauswerfer, ohne Seitenverschiebung, ohne Gabel, ohne Palettenrückhaltefunktion, die Auswurfstruktur ist eine Scherenstruktur

2. Tragfähigkeit 1500 kg , Lastverlustabstand ca. 280 mm, horizontaler Schwerpunkt ca. 135 mm (abhängig von der tatsächlichen Konstruktion)

3. Automatisches Steuerungssystem: Steuerungsmodus: drahtlose Steuerung (5-10 Meter), drahtloser Bedienknopf auf der rechten Seite der A-Säule des Gabelstaplers montiert, einschließlich Siemens-SPS, Frequenzumrichter (Wechselrichter mit Bedienfeld) oder gleichwertige Qualitätsprodukte von Marken Wählen Sie für elektrische Niederspannungskomponenten Schneider oder gleichwertige Qualitätsprodukte, einen Schaltkasten aus Kohlenstoffstahl, einen photoelektrischen Sensor P+F oder OMRON und andere Näherungsschalter ähnlicher Qualitätsmarke. Der Schutzgrad beträgt IP67. Die Reihenklemmen bestehen aus Weidmüller oder gleichwertigen Markenprodukten

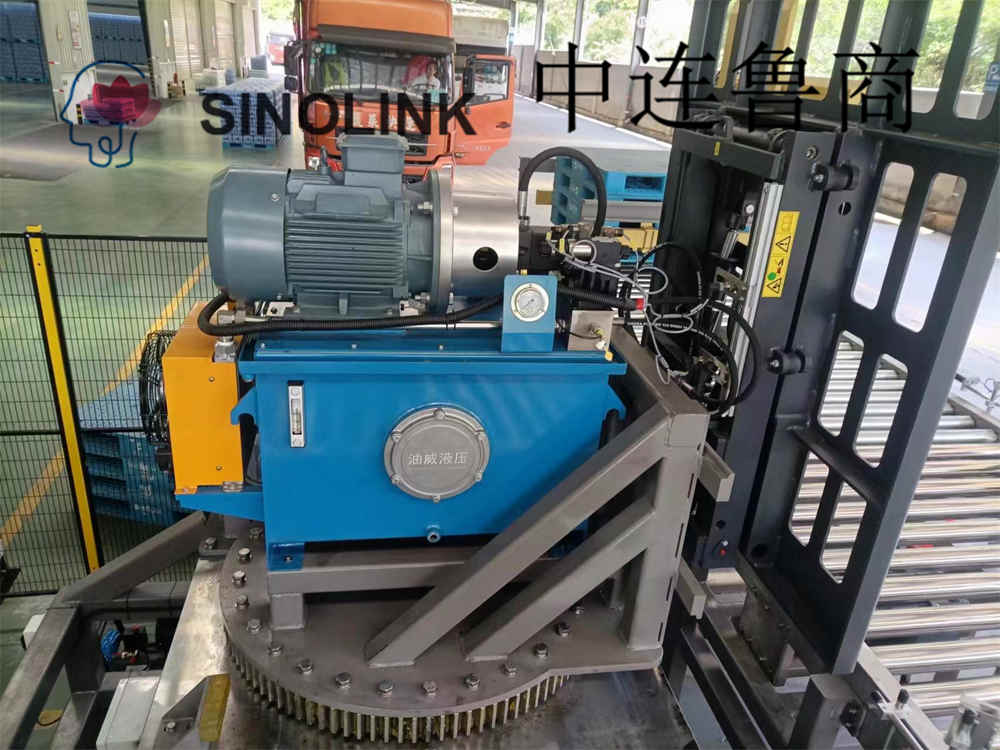

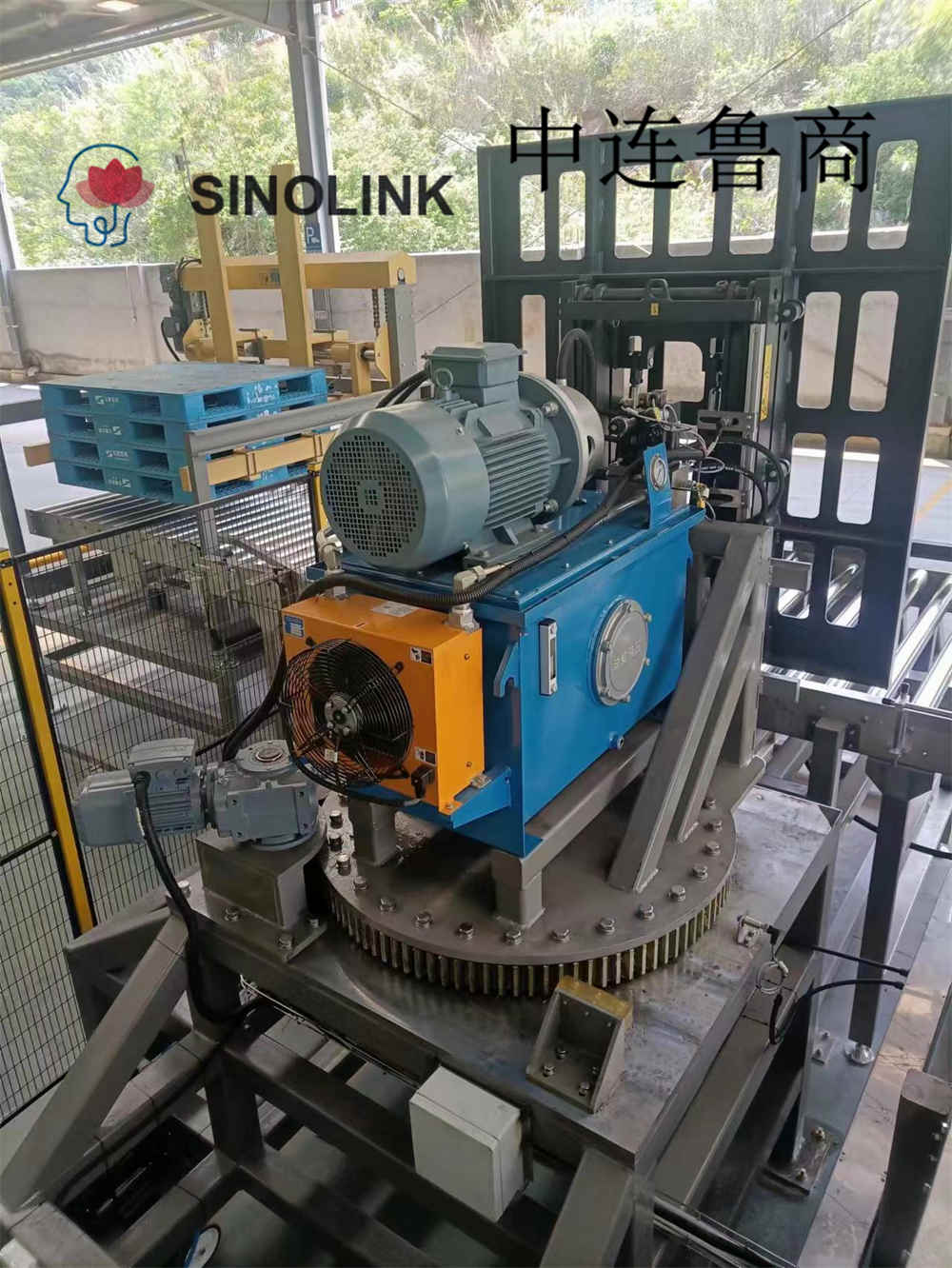

4. Hydraulikstation mit einem Ölkreislauf: mechanische Verbindung, Hydrauliköldurchfluss 20–30 l/min, Druck 150 bar;

5. Gabelstapler-Schutzvorrichtung: 6 mm dicke Kohlenstoffstahlplatte (je nach tatsächlichem Design)

6. Alle Stromkabel , Steuerkabel, Brücken und Gewinderohre, die für den Anschluss aller Geräte erforderlich sind, verwenden flammhemmende Kabel, und die Stromkabel werden ausgewählt, um Chinas bekannte Markenprodukte zu erhalten.

7. Der elektrische Schaltschrank übernimmt die untere Einlassleitung, den unteren Auslass und die Belüftungs- und Abluftvorrichtung ist installiert und erfüllt die Schutzart IP65.

8. Motorleistung: 5,5 kW (je nach tatsächlichem Design)

9. Größe der Druckplatte: Höhe 1700 * Breite 1350, Druckhub: 1750

10. Schubeffizienz: 30 Torr/Stunde

11. Der Förderer unter dem Schieber muss selbst vorbereitet werden:

1) Zweireihiger Kettenförderer

2) Kettengeschwindigkeit: 16 m/min

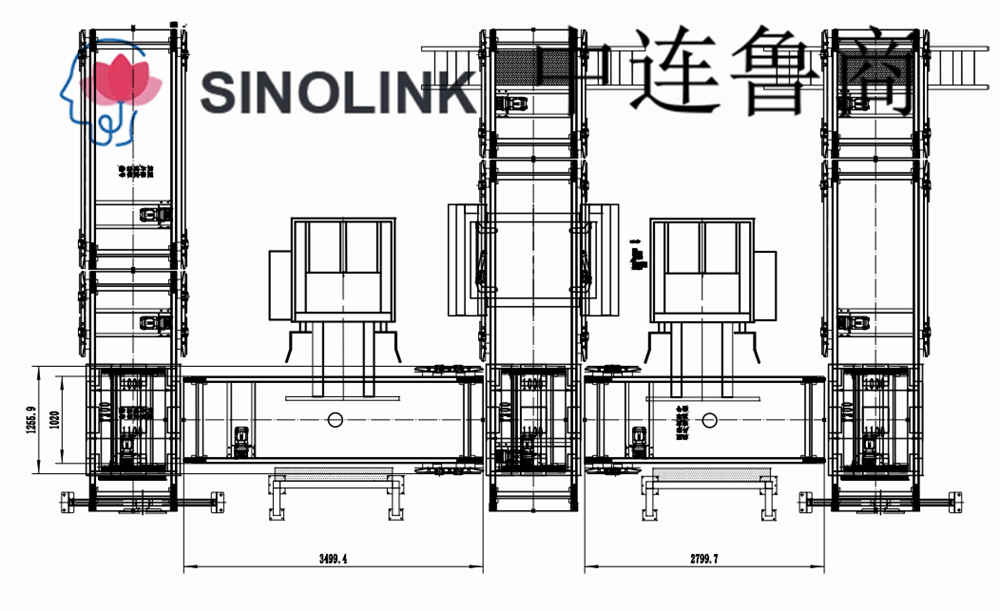

3) Länge: 3500 mm, 2800 mm, Breite: 1320 mm, Förderhöhe: 750 mm

12. Gehäusefarbe und Schutzfarbe der Ausrüstung: je nach Kundenwunsch.

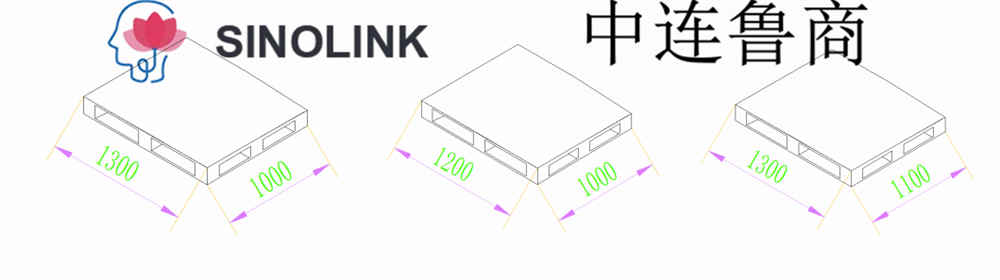

13. Palettenauswahl

Material: Kunststoff (Tian Zi Tuo)

Abmessungen: L×B×H, mm: 1300× 1000×150, 1200×1000×150, 1300×1100×150

Gabelrichtung: 1300/1200-Richtung (unterer Gabelzug, Schieber-Druckrichtung)

Fully Automatic Palletized Cargo Separation Pusher

Bauform: doppelseitige Palette

Einzelgewicht, kg: 30

Belastung, kg: ≥ 1000

Bei der Konstruktion des Förderers müssen drei feste Palettenformen berücksichtigt werden, die alle normal auf dem Fördersystem verwendet werden können.
