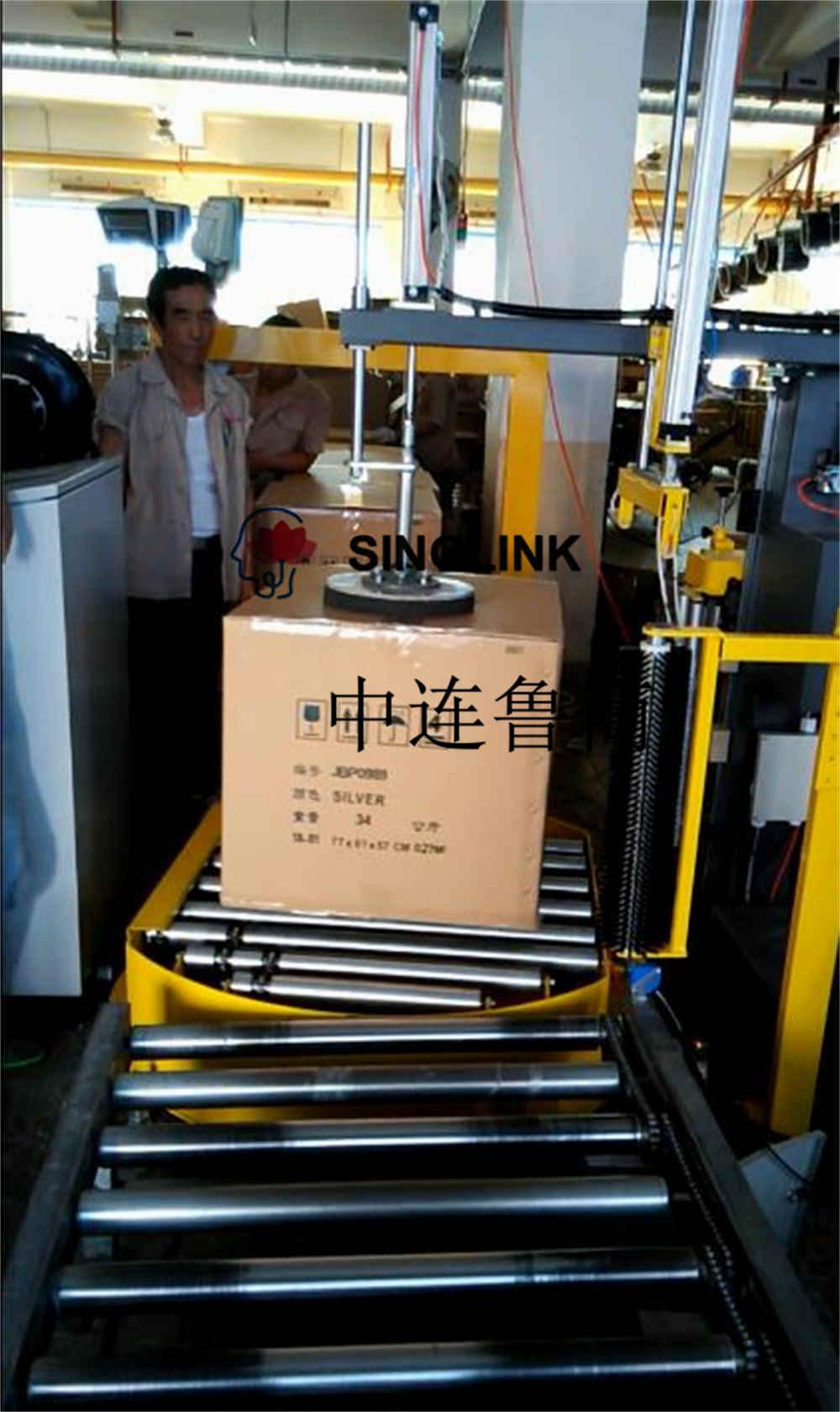

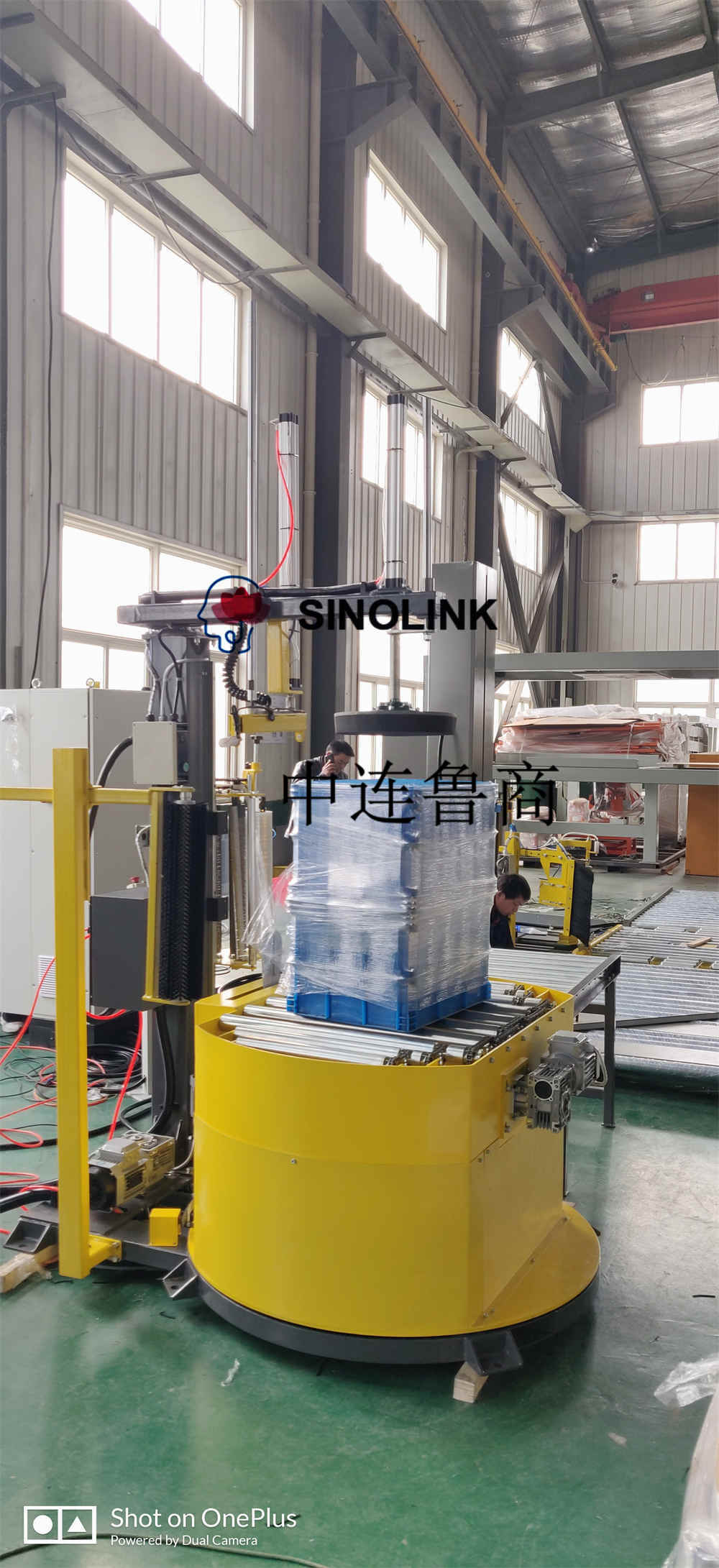

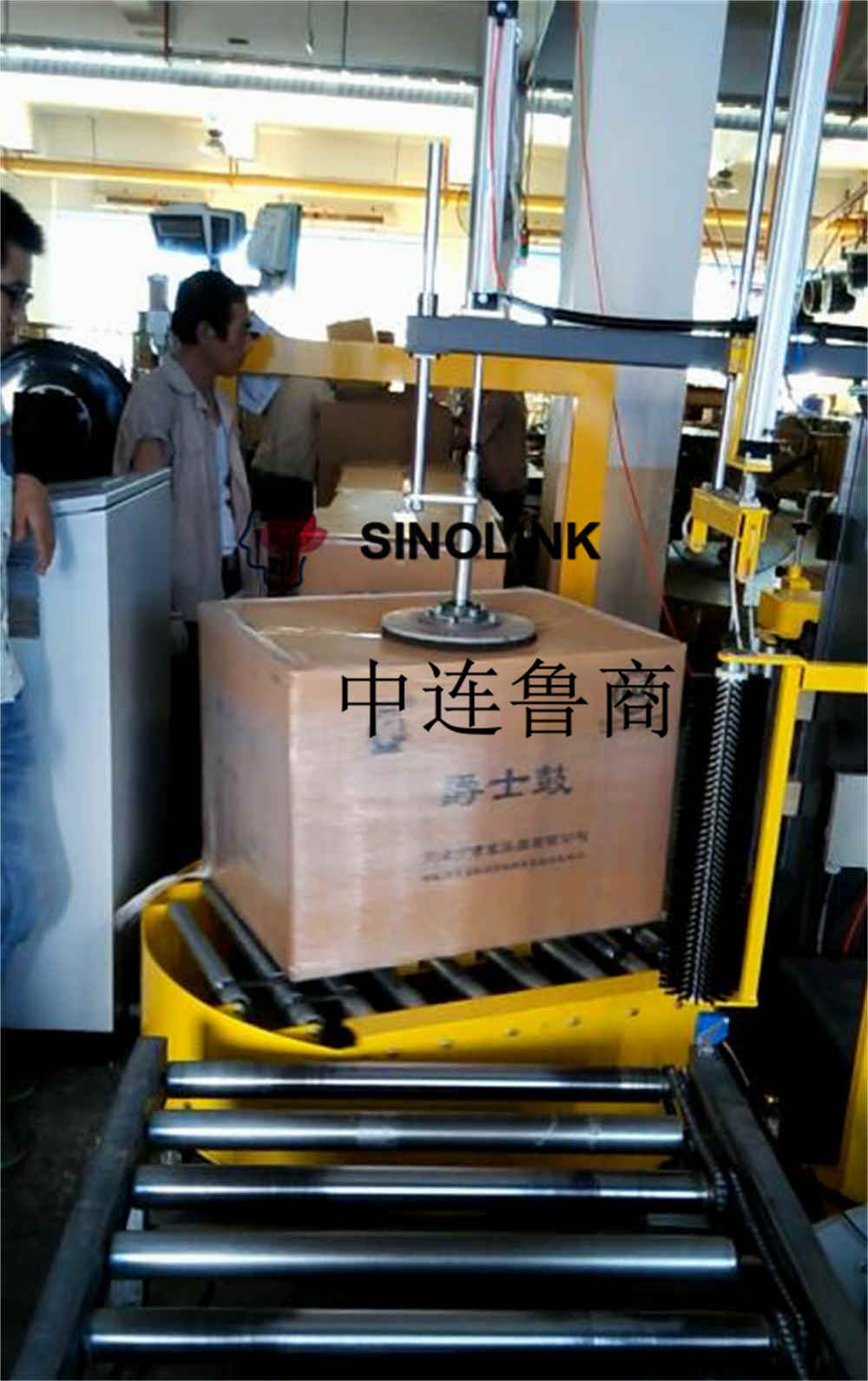

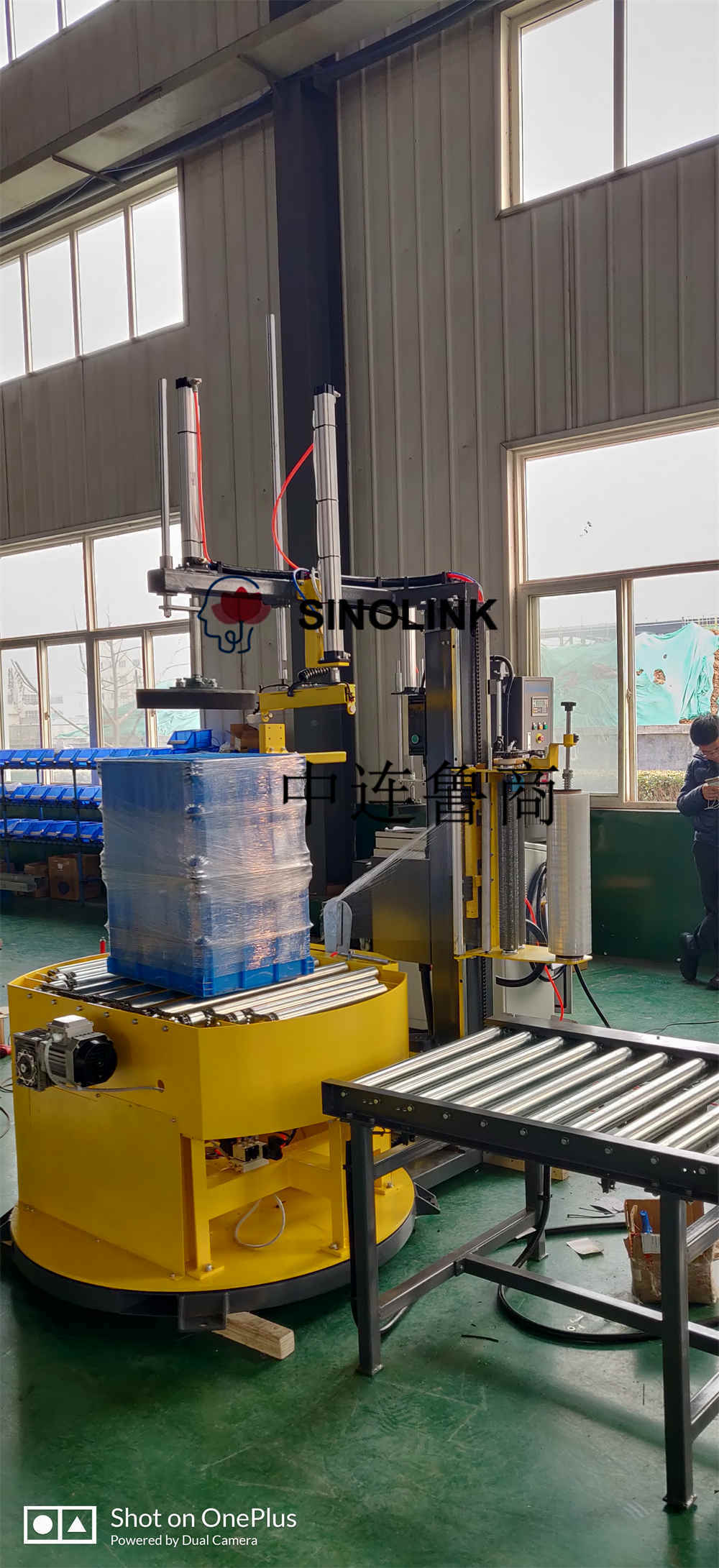

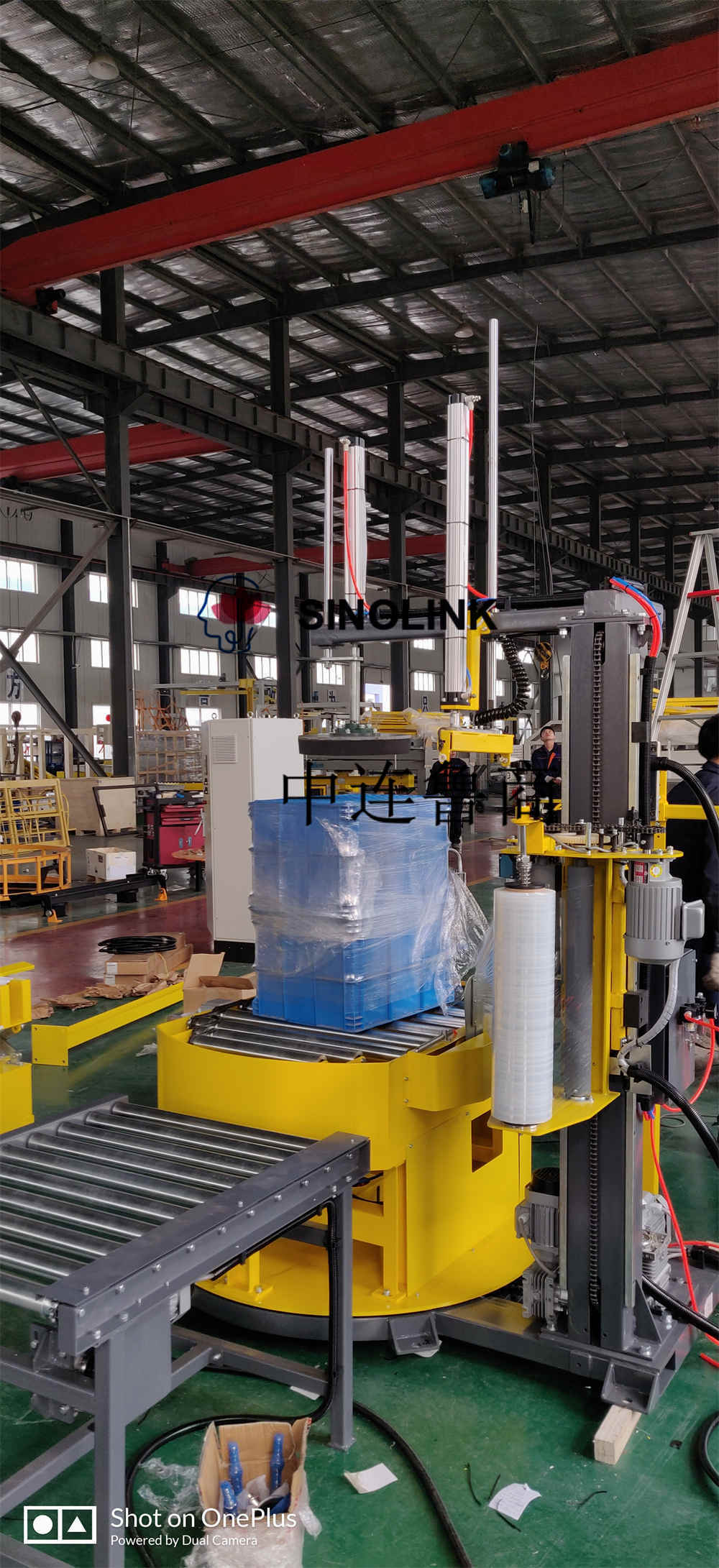

Vollautomatische schalenlose Online-Verpackungsmaschine
Vollautomatische schalenlose Online-Verpackungsmaschine
Vorschlag
Inhalt:
1. Verpackungsübersicht
2. Technische Daten
3. Arbeitsbedingungen
4. Technische Kundendienste
5. Hauptkomponenten
6. Kommunikation zwischen der Wickelmaschine und der Hauptsteuermaschine
1. Verpackungsübersicht
1.1 Bei diesem Gerät handelt es sich um ein Spezialgerät zum automatischen Aufwickeln von Stretchfolie auf den Karton. Es spielt die Rolle der staubdichten, feuchtigkeitsdichten und sperrigen Verpackung von Waren und dient damit als Spezialausrüstung für den Produktschutz, spart Verpackungskosten, verringert die Arbeitsintensität der Arbeiter und verbessert die Verpackungswirkung.
1.2 Der Karton wird automatisch in die Wickelmaschine transportiert, der Deckel wird automatisch nach unten gedrückt, die Folie wird automatisch aufgelegt, die Wickelmaschine wird automatisch gemäß den eingestellten Verpackungsparametern gestartet, um den Verpackungsprozess zu realisieren, der Wickel ist abgeschlossen, die Folie ist automatisch gebrochen, der Deckel wird automatisch angehoben und der Karton wird automatisch aus der Wickelverpackungsstation transportiert.
1.3 Die nächste Frachtrecyclingverpackung beginnt.
2. Technische Daten
Hauptleistung:
Membranrahmensystem: Membranrahmen mit offener Tür
Hebesystem: optionale Frequenzumwandlungs-Geschwindigkeitsregelung
Steuerungssystem: SPS-Steuerung, kann die Anzahl der oberen und unteren Kreise der Verpackung sowie die Anzahl der Verpackungsschichten einstellen
Pressvorrichtung: pneumatischer Druckarm, sicher und stabil
Hauptparameter:
Verpackungsspezifikation: L: 550–800 mm, B: 450–480 mm, H: 350–630 mm
Verpackungseffizienz: 60–100 Stück/h (abhängig von den spezifischen Verpackungsanforderungen des Kunden)
Drehtellergeschwindigkeit: 0-20 U/min Geschwindigkeitsfrequenzumwandlung einstellbar
Automatischer Filmbruch: automatische Filmklemmung, automatischer Filmbruch
Fördergeschwindigkeit: 6-8m/s
Höhe des Fördertisches: 750 mm
Plattentellerlast: 200 kg
Gesamtgewicht: 380 kg
Abmessungen: 1700 mm × 820 mm × 1760 mm (vorbehaltlich spezifischer Zeichnungen)
Motorleistung/-spannung: Drehteller 0,37 kW, Membranrahmen 0,37 kW, Säule 0,37 kW/AC220V, Förderung: 0,37 kW
3. Arbeitsbedingungen
Arbeitssystem: Dreischichtproduktion, 8 Stunden pro Schicht, mindestens 300 Arbeitstage pro Jahr, 24 Stunden Dauerbetrieb.
Leistungsparameter: 220 V AC50 Hz Spannungsschwankungsbereich +/-10 %.
Betriebsbedingungen: Umgebungstemperatur 10–40 °C, relative Luftfeuchtigkeit 10–90 %.
4. Technische Kundendienste
1. Für die gesamte Maschine gilt ab dem Datum der Installation und Testabnahme eine einjährige kostenlose Garantieverantwortung. Bereitstellung lebenslanger technischer und Wartungsdienste.
2. Die Kundendienst-Hotline bietet rund um die Uhr technischen Support. Häufige Probleme 15 Minuten zur Fehlerbehebung. Kundendienstspezialisten im ganzen Land bieten Kunden zeitnahe und bequeme technische Unterstützung vor Ort.
5. Hauptteile
SPS: Omron
Frequenzumrichter: Omron
Touchscreen: Kunlun-Tong
Lichtschranke: Corey
Näherungsschalter: Omron
Niederspannungs-Elektrogerät: Schneider
Magnetventil: inländische bekannte Marke
Zylinder: inländische bekannte Marke
Limit switch : Schmersal
Hauptgerät: Schneider
Drehteller-Getriebemotor: inländische bekannte Marke
Fördergetriebemotor: inländische bekannte Marke
Membranrahmen-Foliengetriebemotor: inländische bekannte Marke
Membranrahmen-Hebegetriebemotor: inländische bekannte Marke
Schrauben und andere Befestigungselemente: Güteklasse 8,8
Die DC24V-3A-Stromversorgung muss separat bereitgestellt werden und die Gleichstromversorgung wird von Weidmüller ausgewählt
Wenn Sie spezielle Anforderungen haben, sprechen Sie bitte jederzeit mit uns. Wir können es für Sie anpassen.
