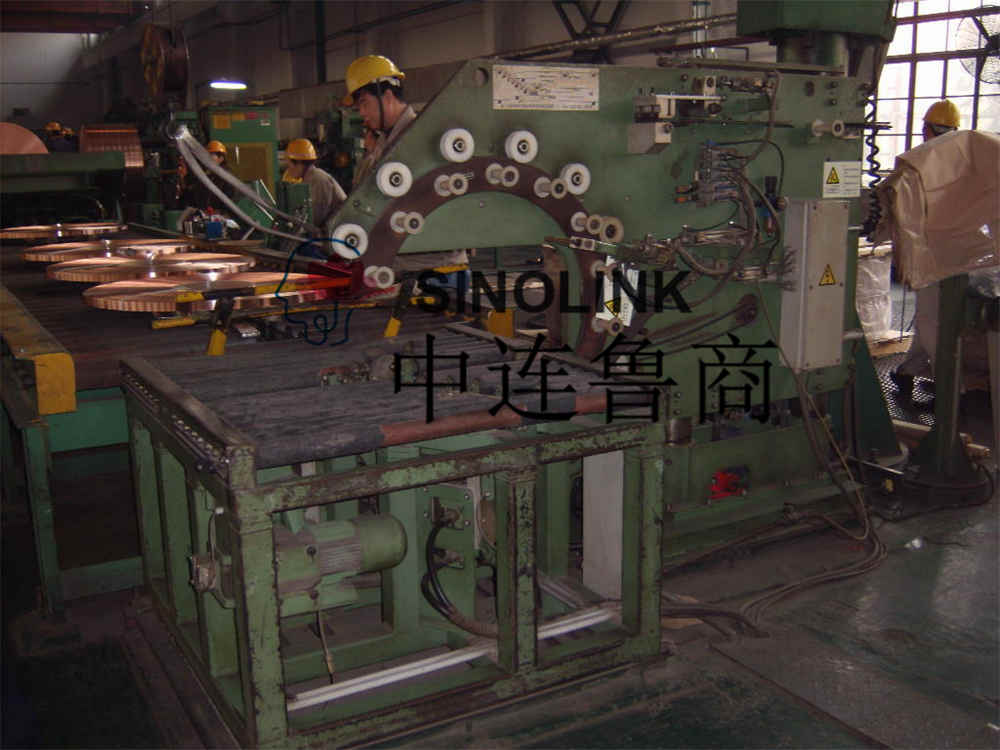

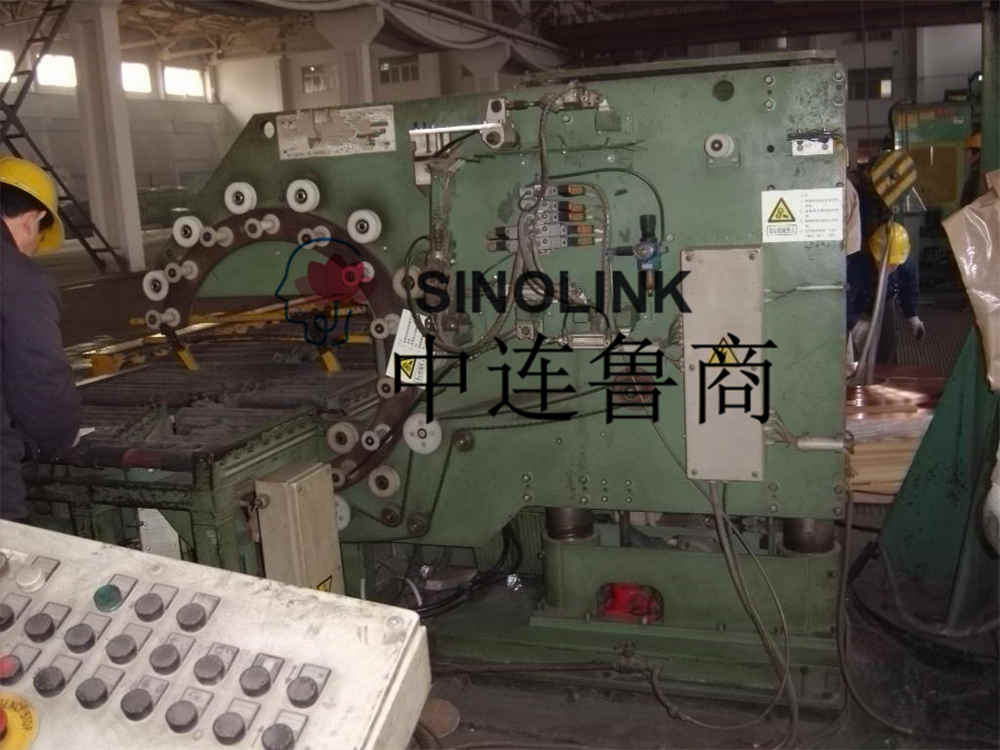

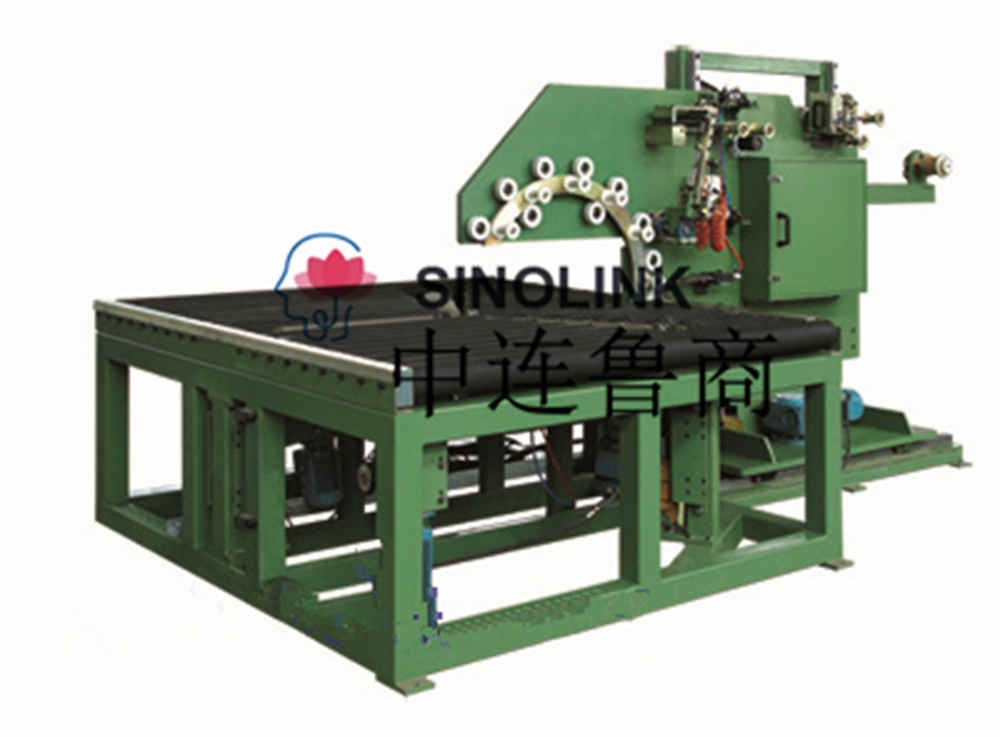

Horizontale Inline-Ringwickelverpackungsmaschine

Verpackungsprozess:

Das Stahlcoil wird durch den Kraftförderer (eigene Ausrüstung des Kunden) befördert und vor dem Eintritt in die Ringmaschine übermittelt die obere Maschine die Spezifikationen des Stahlcoils (einschließlich Innendurchmesser, Außendurchmesser, Breite, Gewicht usw.) des Stahlcoils an die Ringmaschinensteuerung.

Die Stahlspule gelangt durch das Kraftförderband (kundeneigen) in die Ringmaschine, und die Ringmaschine schaltet das Verpackungsprogramm automatisch gemäß den von der oberen Maschine bereitgestellten Stahlspulenspezifikationen um, und die Ringmaschine verpackt die Stahlspule automatisch gemäß der vom Programm festgelegten Aktion.

Alle Stahlbänder können das Papierband automatisch aufwickeln, das Einlegen des Papiers und das Brechen des Papiers werden alle automatisch von der Ausrüstung selbst abgeschlossen, automatische Wickelverpackung, die Anzahl der Kopf- und Endwicklungen kann eingestellt werden, die Menge der Wickelauflage im Mittelteil kann eingestellt werden angepasst werden, nach dem Papierbruch muss der gebrochene Kopf des Papierbandes manuell mit Klebeband verklebt werden.

Die Wicklung ist abgeschlossen.

Setzen Sie den nächsten Coil-Verpackungszyklus fort.

Haupttechnische Parameter:

Spezifikationen für Verpackungsstahlbänder:

Innendurchmesser: Φ250, Φ300, Φ400, Φ500

Mindestaußendurchmesser: Φ600

Maximaler Außendurchmesser: Φ1500

Streifenbreite: 20–200 mm

Rollengewicht: maximal 2000 kg pro Rolle.

Spezifikationen der Verpackungspapierrolle:

Material: Papierband

Außendurchmesser; φ600mm (maximal)

Breite: 80 mm

Innendurchmesser des Papierkerns: φ75 mm

Das maximale Gewicht der gesamten Rolle beträgt 5000 kg

Lieferumfang der Inline-Horizontal-Ringwickelverpackungsmaschine:

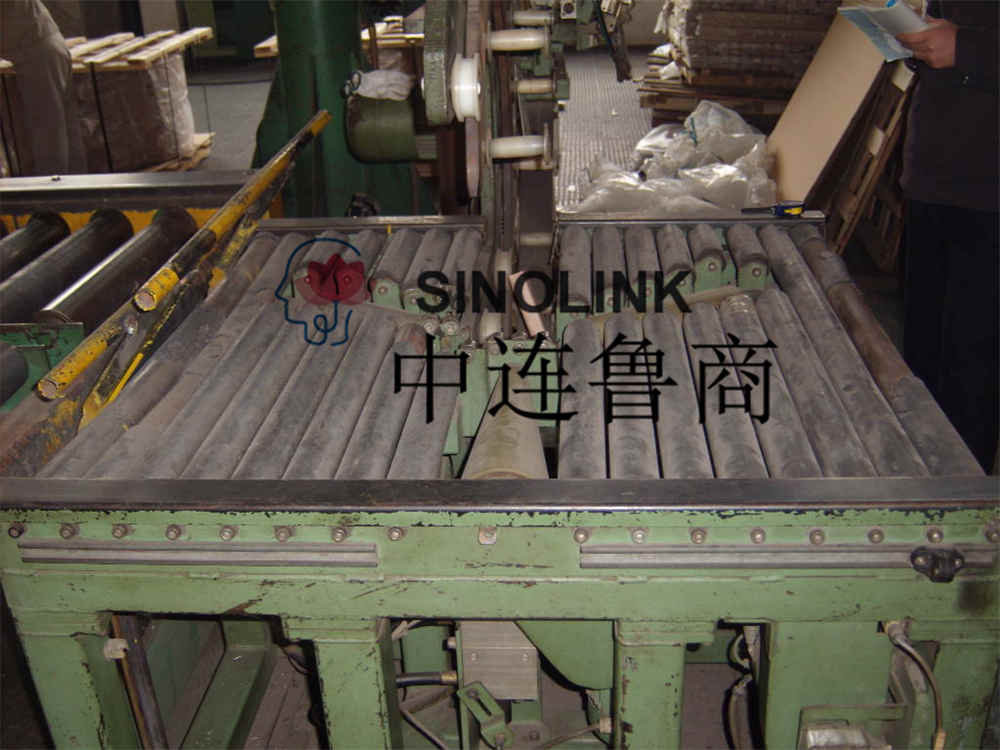

Kraftförderrolle: (1 Satz)

Die Ringkörpermaschine verfügt über einen eigenen Förderer, der dem Transport des Stahlbundes in die Wickelstation und dem Transport des gewickelten Stahlbundes aus dem Ringkörper dient

Rollendurchmesser: 86 mm

Teilung: 127 mm

Förderwirksame Flächenbreite: 1500 mm

Höhe der Förderfläche des Kunden: 800 mm

Förderhöhe: 900 mm (Koordinierung mit dem Eigentümer erforderlich, um den Bau des Gerätes durchzuführen, Senkung 100 mm, Lieferant, der Zeichnungen für das Gerätefundament bereitstellt)

Förderlänge: 1886 mm (diese Größe dient als Referenz, die Zeichnung der Gerätegröße wird vom Lieferanten innerhalb einer Woche nach Vertragsunterzeichnung zur Verfügung gestellt)

Fördergeschwindigkeit der Kraftförderwalze: 15 m/min (Frequenzumwandlung einstellbar)

Es gibt eine Vorwärts- und Rückwärtsarbeitsfunktion

Leistung: 1,1 kW

Konische Antriebsrolle: (1 Satz)

Das Stahlcoil, mit dem es zur Packstation transportiert wird, wird automatisch aufgebockt und wartet darauf, dass die Ringkörpermaschine verpackt ist

Anzahl der konischen Rollen: 3

Motorleistung des Kegelrollenantriebs: 3×0,25 kW

Die konische Rolle treibt den Motor an, um Frequenz und Geschwindigkeitsregelung umzuwandeln.

Durchmesser des konischen Rollenkopfes: 260 mm

Mit automatischer Auswurffunktion.

Hubantriebsmodus: hydraulischer Auswurf

Motorleistung der Hydraulikstation: 3 kW (bestimmt nach detailliertem Entwurf, Hydrauliksystem wird vom Lieferanten bereitgestellt)

Hubhub: 20 mm

Stellen Sie sicher, dass die Stützsteifigkeit der konischen Spannrolle den Kundenanforderungen entspricht.

Die Oberfläche der Kegelrolle besteht aus 90-Grad-Polyurethan, was die Reibung erhöht und ein Verrutschen auf Metallmaterialien verhindert.

Hilfsrollengerät: (1 Satz)

Es wird verwendet, um den reibungslosen Durchgang von Stahlrollen durch die Packstation zu unterstützen

Die Schwenkamplitude der Hilfswalze beträgt 90°

Pneumatischer Antrieb

Drehringmechanismus: (1 Satz)

Es wird verwendet, um die Rotation des Verpackungsmaterials anzutreiben und das Verpackungsmaterial auf die Oberfläche des Stahlbands aufzuwickeln

Drehringgeschwindigkeit: 80 U/min (max.)

Schwenkhubhub: 300 mm

Vorwärts- und Rückwärtshub: 80 mm

Geräteleistung:

Drehringmotor: 1,5 kW

Hubmotor: 1,1 kW

Horizontaler Mobilmotor: 0,37 kW

Der Packungsring hat die Funktion einer Frequenzumwandlungsgeschwindigkeitsregelung, die die Überlagerung und Geschwindigkeit von Verpackungsmaterialien entsprechend den Verpackungsanforderungen ändern kann, und der rotierende Ring kann angehoben und horizontal bewegt werden.

Aufbewahrungsgurtmechanismus: (1 Satz)

Zur Vorlagerung von Papierbändern;

Kann zwei Verpackungsmaterialien verpacken;

Es hat die Funktion der Vorlagerung von Packpapierband und ist mit einer Aufbewahrungsbandbox ausgestattet, um das Festziehen der Spulenverpackung sicherzustellen.

Der Papierbandhalter wird mechanisch gedämpft und gespannt.

Automatische obere Bandbruchvorrichtung: (1 Satz)

Es wird zum automatischen Beladen und Brechen des Bandes verwendet, um die Automatisierung des Verpackungsprozesses zu realisieren.

Die lockere Spannung des Papierriemens kann eingestellt werden, und die Spannungskraft kann über den Riemen, die Feder und die Schraube eingestellt werden;

Automatischer Riemenbruch im pneumatischen Modus;

Nachdem das Aufwickeln abgeschlossen ist, wird das Papierband automatisch abgeschnitten und das Papierband festgeklemmt.

Die spezielle Bandklemmvorrichtung und die Steuerung des Ober- und Brechprogramms können die Verpackungseffizienz der Ausrüstung erheblich verbessern.

Steuerungssystem: (1 Satz)

Steuern Sie den automatischen Betrieb der gesamten Ausrüstung;

SPS-Steuerung der gesamten Maschine, Drehzahlregelung für die Motorfrequenzumwandlung;

Es übernimmt die programmierbare SPS-Steuerung der Siemens Omron-Serie, übernimmt einen unabhängigen elektrischen Schaltschrank, Steuerung und Betrieb sind integriert und verfügt über leistungsstarke Funktionen;

Touchscreen-Steuerung, leistungsstark, in der Lage, verschiedene Verpackungsprogramme für verschiedene Warenspezifikationen zu speichern, automatisch entsprechend den vom Host-Computer bereitgestellten Stahlbandspezifikationen umzuschalten und automatisch aufzuwickeln;

Der Encoder der Kraftförderrolle zählt und positioniert, um sicherzustellen, dass die Positionierung des Stahlbandförderers genau ist und der Fehler ± 10 mm (max.) beträgt.

Es kann den Arbeitsstatus in Echtzeit anzeigen, verfügt über die Funktion einer automatischen Fehleraufforderung und eines Alarms und verfügt über eine Sicherheitskettenschutzvorrichtung.

Es kann den Außendurchmesser, den Innendurchmesser, die Breite, die Verpackungsgeschwindigkeit und andere Parameter des Wickelverpackungsstahlbands einstellen.

Der Drehwirbel kann je nach Größe des Stahlbandes automatisch relativ zum verpackten Stahlband zentriert werden;

Es hat die Funktion, den Überlappungsgrad und die Spannung des Verpackungspapierbandes anzupassen. Die Spannung bleibt während des Wickelvorgangs konstant und kann sicherstellen, dass das Verpackungspapier nach dem Wickeln flach bleibt, ohne zu ziehen und zu falten.

Andere Vorraussetzungen:

1. Energiemedium:

Stromversorgung: AC380V/5Kw/50Hz

Anforderungen an die Luftversorgung:

Druckluftdruck: 0,4–0,6 MPa

Luftverbrauch: 0,06 Nm³/h

Die Luftquelle wird vom Käufer an das Absperrventil außerhalb des pneumatischen Steuerkastens angeschlossen.

2. Zur Verfügung gestellte Informationen:

Die Zeichnung der Geräteinstallationsgröße wird innerhalb einer Woche nach Vertragsunterzeichnung bereitgestellt (einschließlich des Installationsorts des Luftsteuerkastens, des elektrischen Schaltschranks und der Hydraulikstation).

Bedienungsanleitung (einschließlich Schaltplan, Wartungsanweisungen).

Wichtigste elektrische Konfigurationen von:

Im Lieferumfang ist eine Liste der Verschleißteile enthalten:

Technische Kundendienste:

Für alle Maschinen gilt eine einjährige kostenlose Garantie ab dem Datum der Installation und Inbetriebnahme, Testeingang und lebenslange technische und Wartungsdienste. Die Kundendienst-Hotline bietet rund um die Uhr technischen Support und behebt häufig auftretende Probleme in 15 Minuten. Kundendienstspezialisten im ganzen Land bieten Kunden zeitnahe und bequeme technische Unterstützung vor Ort.

Für detailliertere Anforderungen kontaktieren Sie uns bitte jederzeit.
