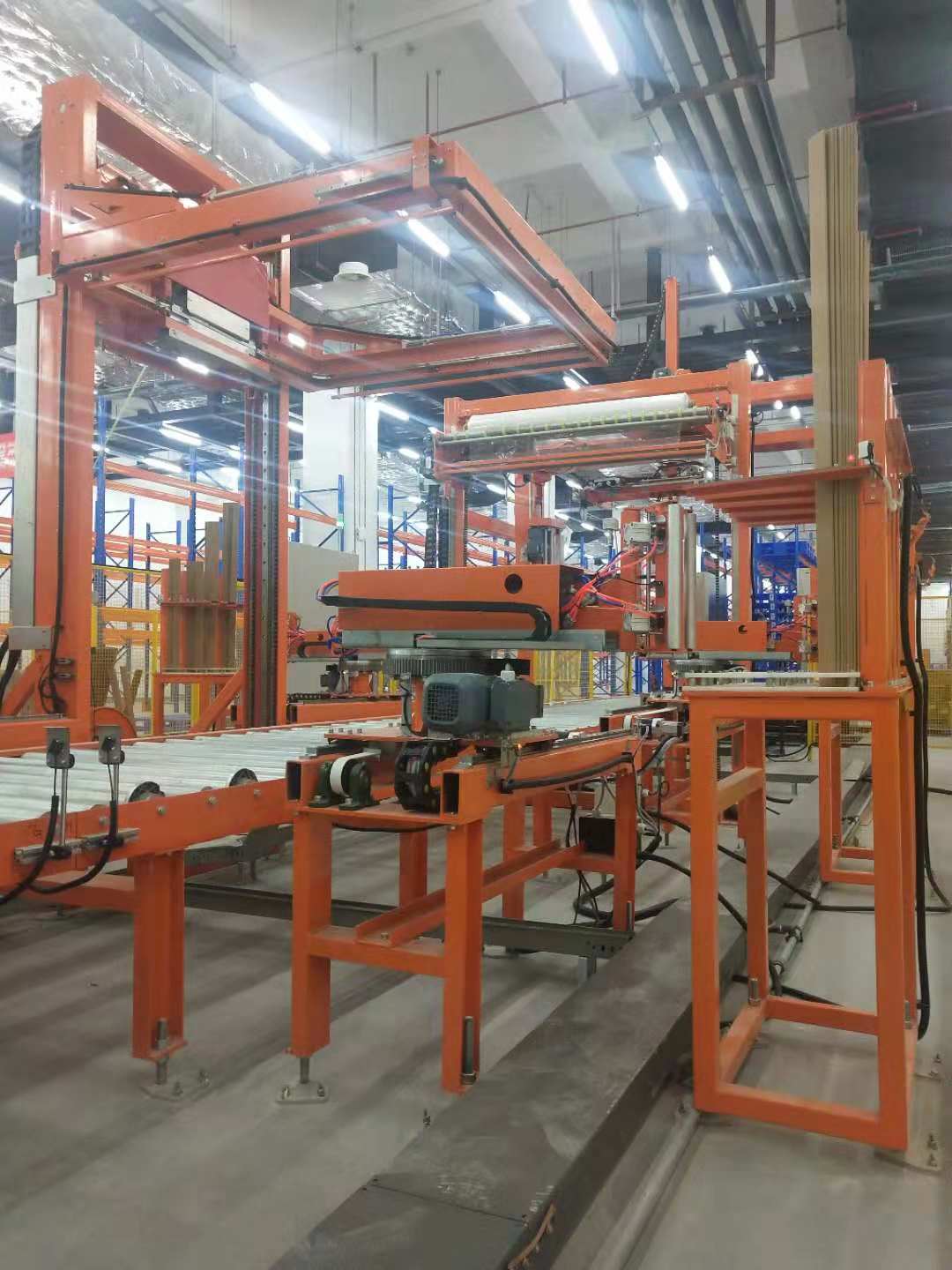

Vollautomatische horizontale Umreifungsmaschine mit erweitertem Eckenschutz
Vollautomatische horizontale Umreifungsmaschine mit erweitertem Eckenschutz
Es handelt sich um eine vollautomatische Online-Verpackungsanlage, die mit dem Front-End-Palettierer zu einer vollautomatischen Verpackungsproduktionslinie verbunden werden kann. Es verfügt über starke Stahlkörpersäulen, die sich sehr gut für automatisierte Produktionslinien eignen.
Merkmale Vollautomatische horizontale Umreifungsmaschine mit erweitertem Eckenschutz
1. Stahlrahmenkonstruktion, um den stabilen Betrieb der Maschine zu gewährleisten
2. Der Maschinenkopf übernimmt das integrierte Design des automatischen Spann-, Schweiß- und Schneidbandes, das sich vollständig für Packbänder eignet
3. Der Maschinenkopf kann nahe an die Ware herangeführt und dann umgeschnallt werden, wodurch eine Änderung der Palettengröße und zu große Lücken vermieden werden
4. Automatisches Erkennungsgerät für die Höhe des Palettenmaterials. Der Encoder steuert die genaue Umreifungsposition entsprechend unterschiedlicher Stempelhöhen
5. Bindekraft kann eingestellt werden, maximal 200 kg (je nach Packkopf, Packkopf-Reibschweißen)
6. Der Kopf bewegt sich durch den Motor und die Kette auf und ab
7. Die Konstruktion des Maschinenkopfes sorgt dafür, dass die Bindekraft gleichmäßig um den Ballen verteilt wird
8.1 Motorleistung an der Unterseite des Verpackungsbandrollenrahmens, kann das Rückzugsband antreiben, überschüssiges Materialband auffangen, zu langes Wischen vermeiden
9. Die Rillen bestehen alle aus rostfreiem Material
10. PET-Umreifungsband, Bandbreite 9–16 mm, Dicke 0,5–0,9 mm, Schnittstellenbreite 27 mm
11. PP-Verpackungsgürtel, Riemenbreite 12 mm, Dicke 0,6 mm, Polypropylen, mit 2 m als Prüfstandard, Dickentoleranz sollte ± 0,05 mm nicht überschreiten, Breitentoleranz sollte ± 0,5 mm nicht überschreiten, Ablenkungsneigung (Umreifungsband gerade, Punkt A bis Punkt B) darf 20 cm nicht überschreiten, die Zugfestigkeit beträgt nicht weniger als 100 kg, die Krümmungsrate darf 5 % nicht überschreiten
12. Verpackungsgurtrolle mit Motorantrieb, geeignet für die Verwendung des Innendurchmessers der Gurtrolle von 405 mm, der Dicke der Rolle 160 mm, mit einem Schloss, der Austausch des Gurtes ist bequem und schnell, ein oder zwei Minuten.
13. Das gesamte elektronische Steuerungssystem übernimmt die editierbare Siemens-Programmsteuerung mit manuellen und automatischen Modi
14. Siemens-Touchscreen, chinesische/englische Bedienoberfläche
15. Seitenfunktion, kein Gürtel
16. Erkennung von Fehleralarmanzeigen.

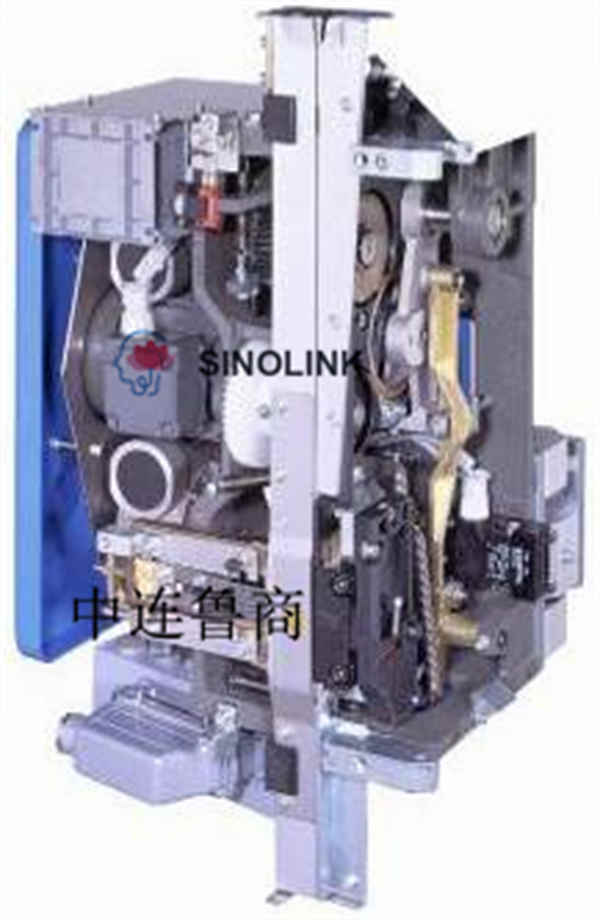

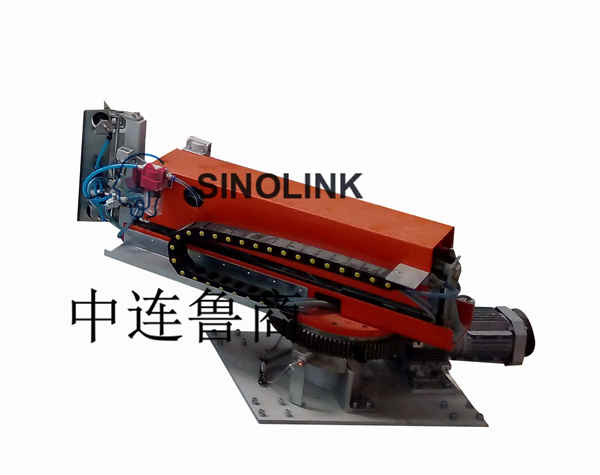

Umreifungskopfsystem
|
1. Das Design des Maschinenkopfes ist einfach und zuverlässig. und die Arbeitsleistung ist stabil; 2. Automatische Bandzuführung, Band-, Schweiß- und Schneidband, Motor plus mechanischer Arbeitsmodus, stabile Leistung, Das Ergebnis ist nicht nur die eigene Bindungskraft des Riemens maximales Spiel, sondern machen auch den Schweißplatz schön und flach; Leistungsstarker und kompakter Rahmen; Einstellbare Bindekraft von 20 bis 200 kg, mechanisch. |

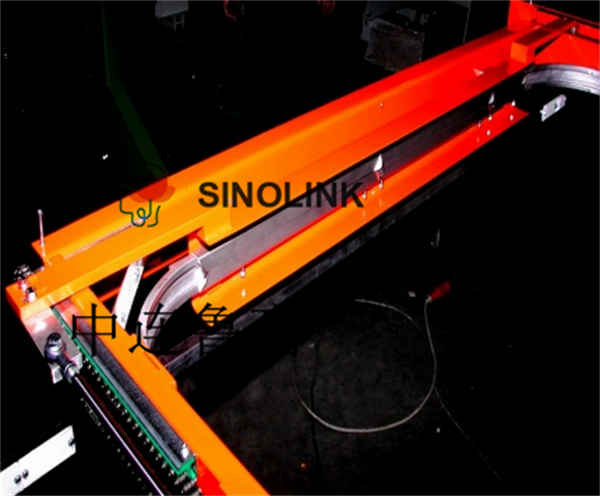

Umreifungsgerät:
|
Fotos von der Innenseite der Schienen, das sieht man Umreifungsbänder können schnell eingefädelt und zurückgezogen werden um Ecken |

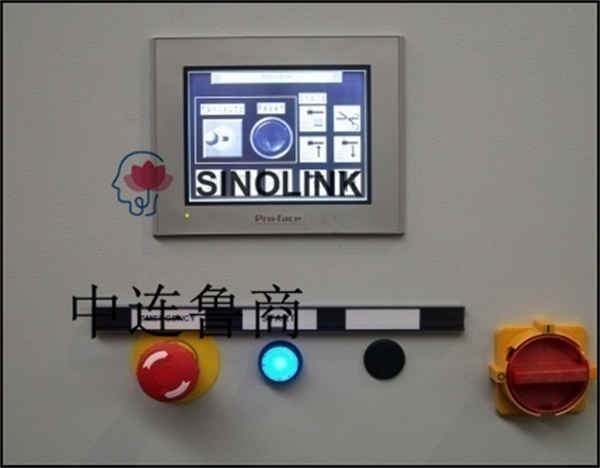

Touch-Screen:
|
Steuern Sie den Betriebsschrank und konfigurieren Sie die Nutzung der SPS-Leitung. Touchscreen-Schnittstelle für Mensch-Maschine-Bedienung; Je nach Kundenwunsch können verschiedene Umreifungsmodi ausgestattet werden; Manueller und automatischer Modus; Sie können sich dafür entscheiden, den Bandmaschinenmodus nicht durchzubinden. |

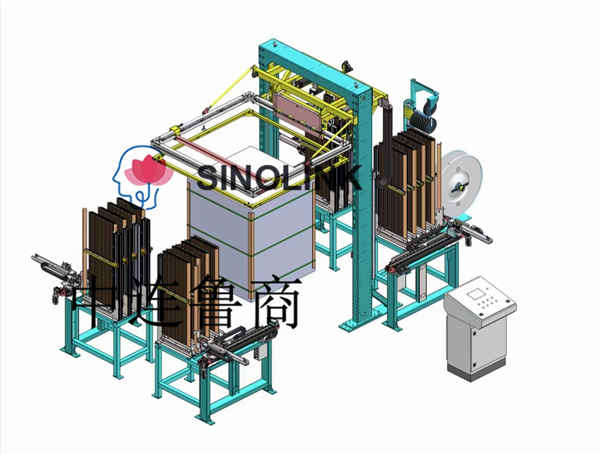

Beschreibungen der Eckenschutzmaschine:
1. Papiereckenschutzspezifikationen: 50×50×5mm
2. Die Anzahl von mindestens 80 Eckenschutzstäben, die in jeder Eckenschutzbibliothek platziert werden
3. Maschinenparameter
4. Verpackungseffizienz: Vervollständigen Sie ein Paket innerhalb von 3 Minuten (berechnet nach der maximalen Außengröße und einschließlich der Zeit des Papiereckenschutzes).
5. Wickelpositionsförderstrecke (vom Auftraggeber selbst gestellt)
6. Gesamtleistung: ~4KW
7. Maschinengewicht: 1000 kg
8. Arbeitsspannung: 380 VAC/3 Phasen 5 Leiter/50 Hz
9. Luftverbrauch: 1000 ml/min
10. Pneumatischer Arbeitsdruck: 0,5 ~ 0,7 MPa
11. Höhe der Förderstrecke: Abhängig von der Nachfrageseite
Automatischer Eckenschutzmechanismus für die Papierfreigabe (4 Sätze):
A. Der Mechanismus kann die Installationsposition automatisch erkennen und anpassen (die Mitte des Werkstücks und die Drehmitte der Wickelmaschine stimmen grundsätzlich überein).
B. Es kann den Rand des Papiereckenschutzes erkennen, eine automatische Warnung auslösen und dann den Papiereckenschutz manuell auffüllen.
C. Nach dem Platzieren der Papierecke sind die beiden an die Werkstückkante angrenzenden Flächen lückenlos ausgerichtet und es tritt kein Schräglaufphänomen auf.
D. 4 Papiereckenschutzvorrichtungen werden vertikal installiert und installiert, vorbehaltlich des vom Antragsteller bereitgestellten schematischen Diagramms.
e. Der gesamte Prozess der Platzierung des Papiereckenschutzes ermöglicht einen unbemannten Betrieb und die Ausrüstung ist in Betrieb.
F. Der Nachfrager stellt zur Bestätigung die Spezifikationen des Papiereckenschutzes zur Verfügung, und die Unterseite wird als Referenz für die Platzierung des Papiereckenschutzes verwendet.
G. Servomotorsteuerung, genauer
H. Da es auf der Nachfrageseite vier Höhen der palettierten Ware gibt, ist es notwendig, dass jeder Eckenschutz vier Eckenschutzsilos trägt, und die Steuerung der Eckenschutzmaschine sollte über eine Kommunikationsfunktion verfügen und nach der Nachfrageseite die gestapelten Spezifikationen herausgeben Beim Versand an den Lieferanten greift die Eckenschutzmaschine automatisch auf die entsprechenden Spezifikationen des Eckenschutzes zur Platzierung zurück
Weitere Informationen erhalten Sie jederzeit bei uns. Wir können nach Ihren Anforderungen entwerfen.
