Vollautomatische, unbemannte, erweiterte Papiereckenschutzmaschine

Vollautomatische unbemannte Maschine mit erweitertem Papiereckenschutz


Die automatische unbemannte automatische erweiterte Papiereckenschutzmaschine wird mit der Kipparm-Online-Verpackungsmaschine, der Paletten-Online-Verpackungsmaschine, der horizontalen oder vertikalen Umreifungsmaschine verwendet und wird für das automatische Hinzufügen einer langen Papierecke des Schutzes palettierter Waren für die vier Ecken verwendet.

  Jetzt Kontakt aufnehmen Email Telefon Whatsapp
Produktdetails

Technische Parameter:

Spezifikationen für den Papiereckenschutz: 50×50×5 mm

Jede Eckenschutzbank ist in einer Menge von nicht weniger als 80 Eckenschützern platziert


Umschlossene Objekte:

Verpackungsgröße: 1200×1100×130mm (Palette) (Länge * Breite * Höhe)

corner protection machine

Parameter der Papiereckenschutzmaschine

1. Maschinenbelastung: 2000 kg (max.)

2. Verpackungseffizienz: Vervollständigen Sie ein Paket innerhalb von 3 Minuten (berechnet nach der maximalen Außengröße und einschließlich der Zeit des Papiereckenschutzes)

3. Wickelförderstrecke (vom Nachfrager selbst gestellt)

5. Kipphebeldrehzahl: 15 U / min (max.)

6. Leistung: ~ 3,5 KW

7. Maschinengewicht: 2000 kg

8. Betriebsspannung: 380 VAC / 3-phasig 5-Draht / 50 Hz

9. Luftverbrauch: 1000 ml / min

10. Pneumatischer Arbeitsdruck: 0,5 ~ 0,7 MPa

11. Höhe der Wickelförderlinie: 700 mm (±25 mm)

12. Gerätefarbe: Farbkarten- oder Farbnummernproduktion, die von der On-Demand-Partei bereitgestellt wird.

Fully Automatic Unmanned Extended Paper Corner Protection Machine

Lieferumfang:

Automatischer Eckenschutz mit Papierfreigabe (4 Sätze):

1. Der Mechanismus kann die Einbauposition automatisch erkennen und einstellen (die Mitte des Werkstücks und das Drehzentrum der Wickelmaschine stimmen im Wesentlichen überein)

2. Es kann den Rand des Papiereckenschutzes erkennen und eine automatische Warnung realisieren und dann den Papiereckenschutz manuell ergänzen

3. Nach dem Aufsetzen des Papiereckenschutzes sind die beiden an die Werkstückkante angrenzenden Flächen lückenlos ausgerichtet und es gibt kein Schräglaufphänomen

4. 4 Papiereckenschutzvorrichtungen werden gemäß der vom Nachfrager bereitgestellten schematischen Darstellung installiert und vertikal installiert

5. Der gesamte Prozess der Platzierung des Papiereckenschutzes realisiert einen unbemannten Betrieb, und das Gerät ist in Betrieb

6. Der Nachfrager stellt die Spezifikationen des Papiereckenschutzes zur Bestätigung zur Verfügung, und die Unterseite wird als Referenz beim Platzieren des Papiereckenschutzes verwendet

7. Servomotorsteuerung, genauer

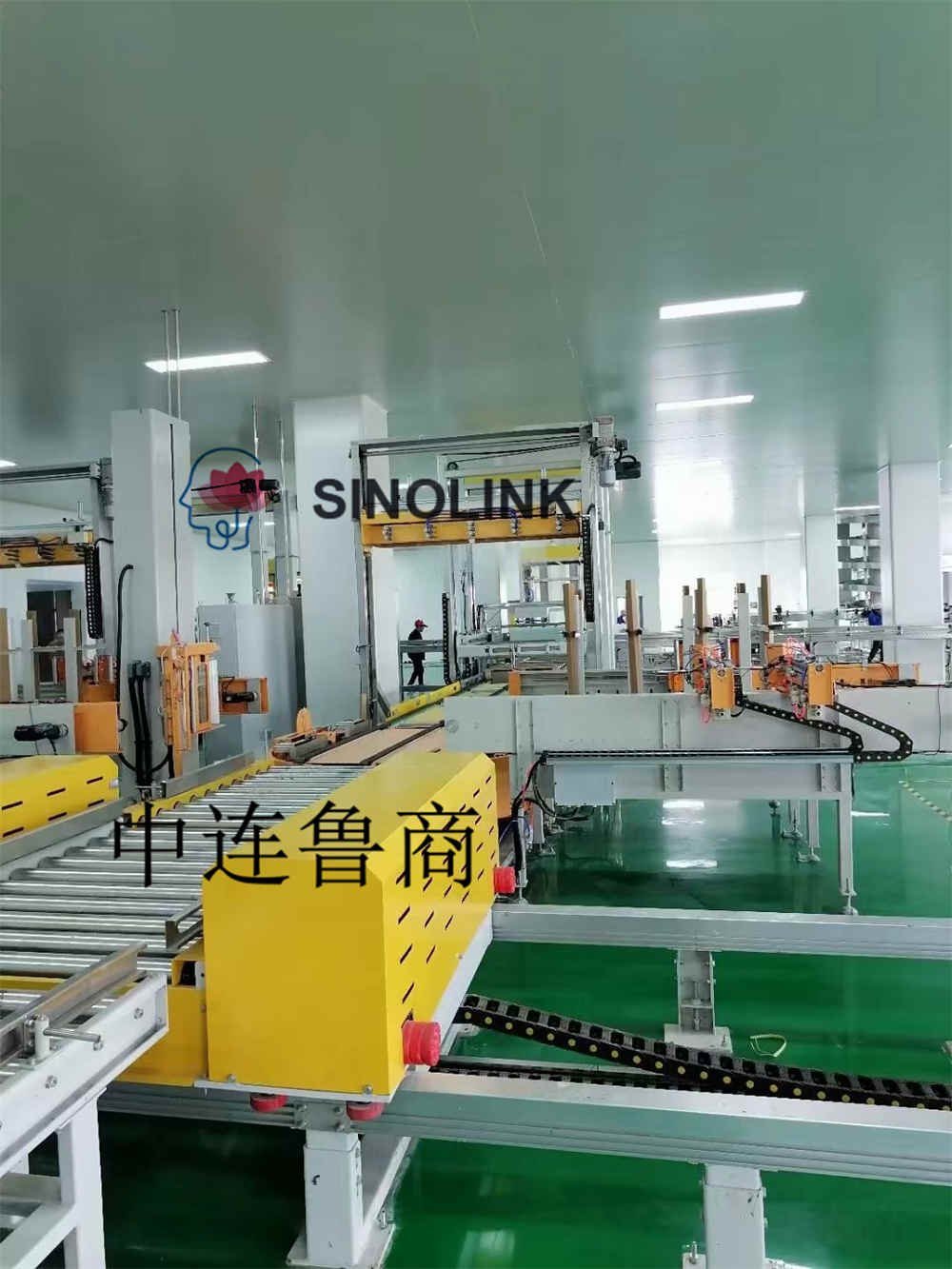

Fully Automatic Unmanned Extended Paper Corner Protection Machine

Elektrik &; Steuerung (1 Satz)

1. Programmierbare SPS-Steuerung;

2. Unabhängiger elektrischer Schaltschrank, Alarmleuchte und mit Ton, der auf dem elektrischen Schaltschrank installiert ist, muss der elektrische Schaltschrank der Wickelmaschine die Tür öffnen und die Funktion ausschalten.

3. Touchscreen-Bedienung, die Anzahl und Anzahl der Wickellagen kann eingestellt werden;

3. Lichtschranke, automatisch die Höhe der Ware erfassen;

4. Steuern Sie alle Geräte im Steuerungssystem;

5. Digitale Parametereinstellung: Cantilever-Geschwindigkeit, Hubgeschwindigkeit des Membranrahmens, Freigabegeschwindigkeit des Membranrahmenfilms;

6. Die Maschine ist mit automatischen, manuellen und seitlichen Umwandlungsfunktionen ausgestattet, die den Betrieb des Verpackungssystems besser gewährleisten.

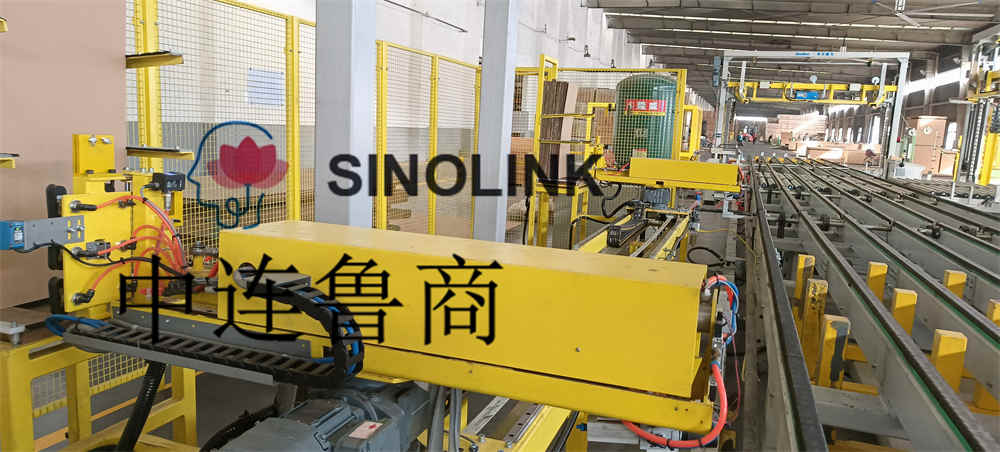

Fully Automatic Unmanned Extended Paper Corner Protection Machine

Hauptkonfigurationen der Coner-Schutzmaschine:

S.N

Name

Marke

1

SPS

Siemens (Deutschland) CUP 1214C DC/DC/RLY (MIT Ethernet-Kommunikationsanschluss)

2

Frequenzumrichter

Siemens (Deutschland)

3

Sensorbildschirm

Siemens (Deutschland)

4

Lichtschranke

Schneider oder P+F oder europäische, amerikanische und japanische Qualitätsmarken

5

Näherungsschalter

Schneider oder P+F oder europäische, amerikanische und japanische Qualitätsmarken

6

Niederspannungsgeräte

Schneider (Deutschland) oder gleichwertige Qualitätsmarke in Europa, Amerika und Japan

7

Magnetventil

 FESTO oder gleichwertige europäische, amerikanische und japanische Qualitätsmarken

8

Zylinder

 FESTO oder gleichwertige europäische, amerikanische und japanische Qualitätsmarken

9

Endschalter

Schmersal oder gleichwertige europäische, amerikanische und japanische Qualitätsmarken

10

Master-Gerät

Schmersal oder gleichwertige europäische, amerikanische und japanische Qualitätsmarken

11

Öffnen Sie den Ausschalter der Tür

Schmersal oder gleichwertige europäische, amerikanische und japanische Qualitätsmarken

12

Getriebemotor

NÄHEN

13

Gehäuse oder Lager

NSK oder gleichwertig

14

Das DC24V-3A-Netzteil muss separat bereitgestellt werden, und das Gleichstromnetzteil wird als MINGWEI-Marke ausgewählt

Arbeitsbedingungen:

1. Arbeitssystem: Dreischichtproduktion, 8 Stunden pro Schicht, mindestens 300 Arbeitstage pro Jahr, 24-Stunden-Dauerbetrieb;

2. Leistungsparameter 380V AC50HZ Spannungsschwankungsbereich +/-10%;

3. Betriebsbedingungen: Umgebungstemperatur 0–40 °C, relative Luftfeuchtigkeit 10–90 %.

Fully Automatic Unmanned Extended Paper Corner Protection Machine


Für weitere Anforderungen oder Details kontaktieren Sie uns bitte jederzeit.
