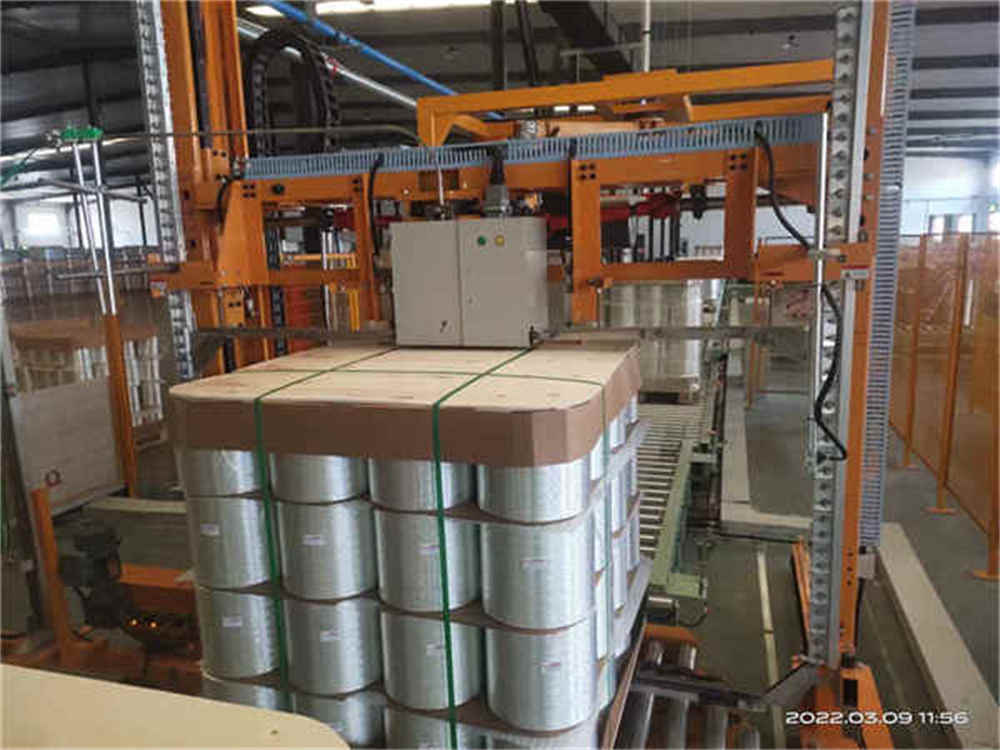

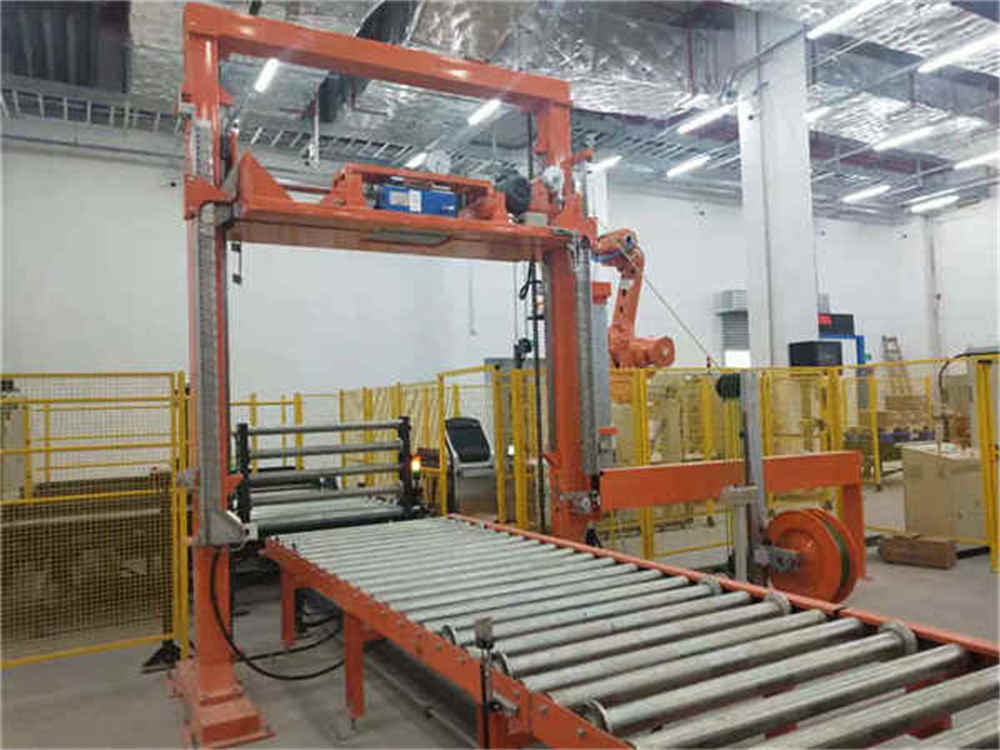

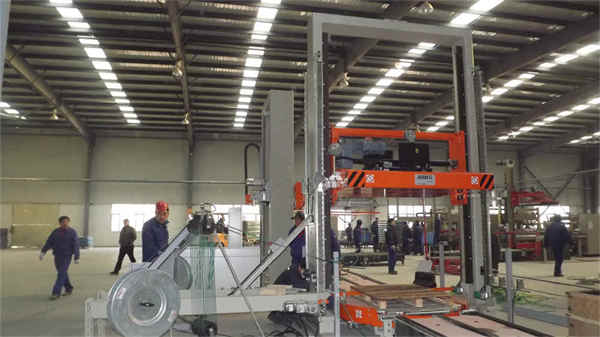

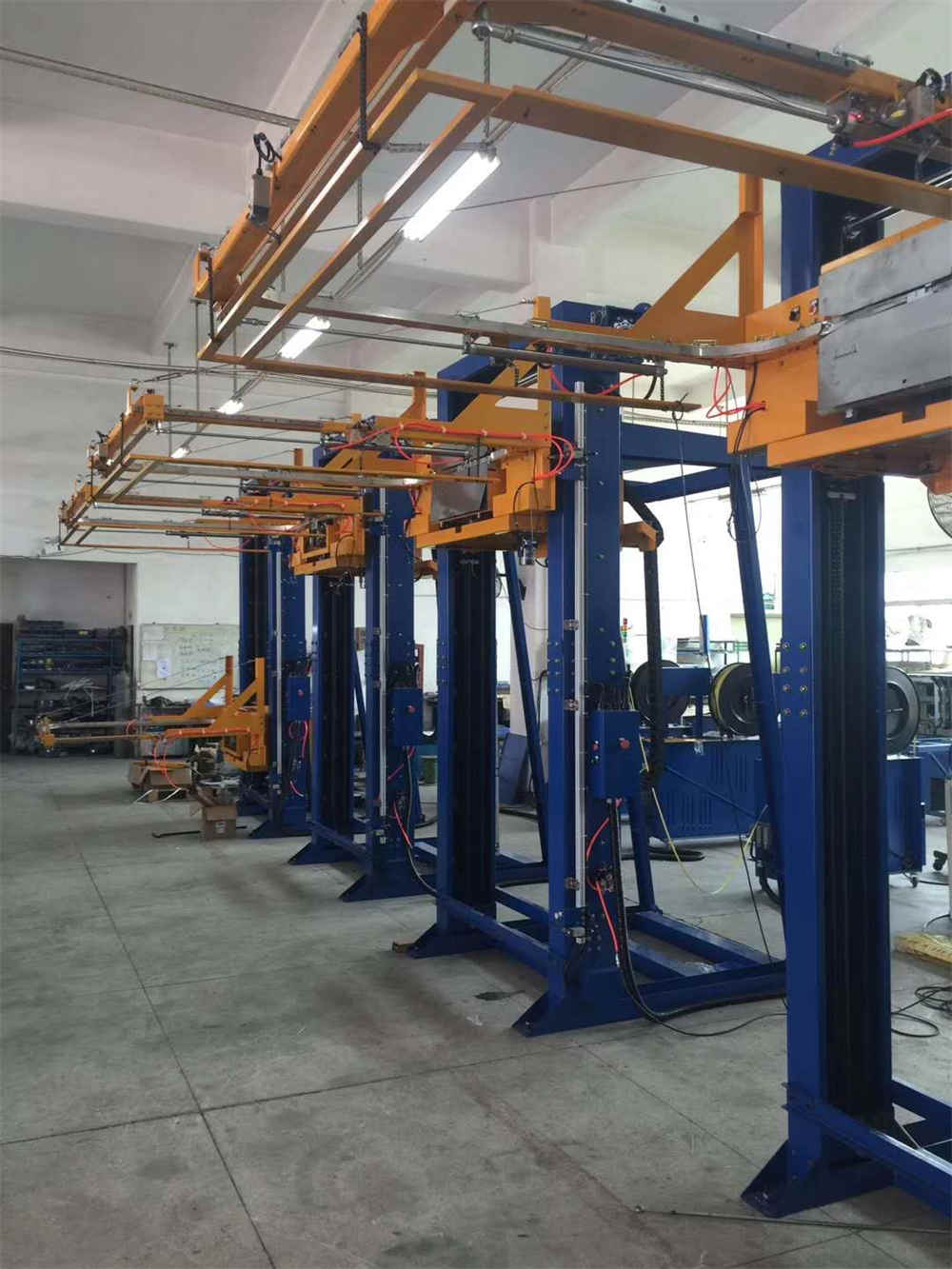

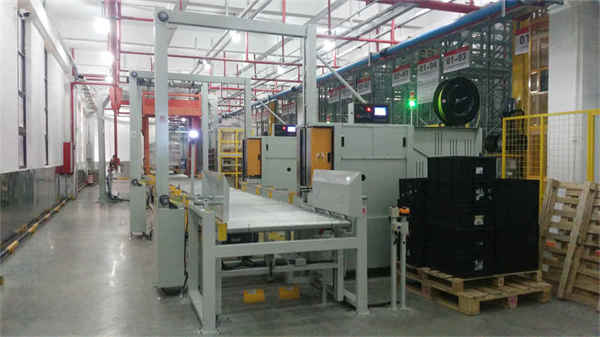

Vollautomatische vertikale Palettenumreifungsmaschine
Vollautomatische vertikale Palettenumreifungsmaschine
Typische Spezifikationen müssen mit dem Kunden durch Ausfüllen des Datenblatts und Bereitstellung von Zeichnungen des Anlagenlayouts und der Palette bestätigt werden.
Vertikale Umreifung der Paletten mit 2 x 0 Umreifungen
Ladungsabmessungen einschließlich Palette (L x B x H): 1200–2280 mm L x 1200–2000 mm B x 650~2200 mm H (muss überprüft und bestätigt werden).

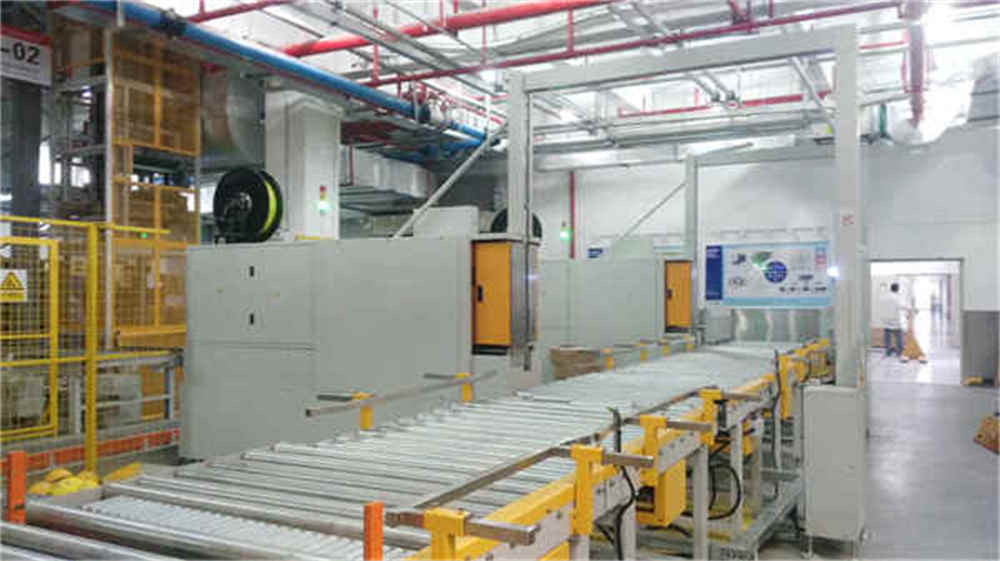

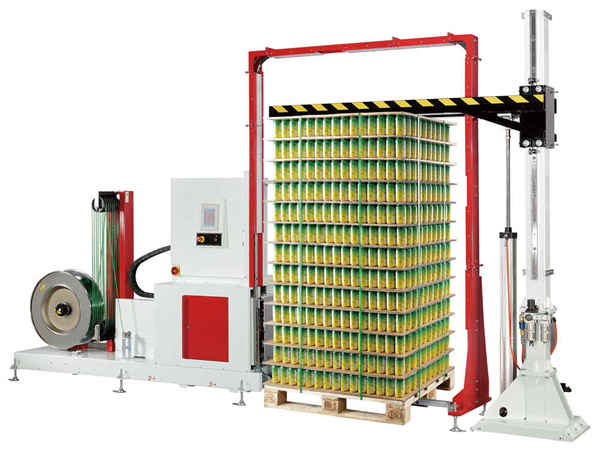

Hauptkomponenten der vertikalen Umreifungsmaschine

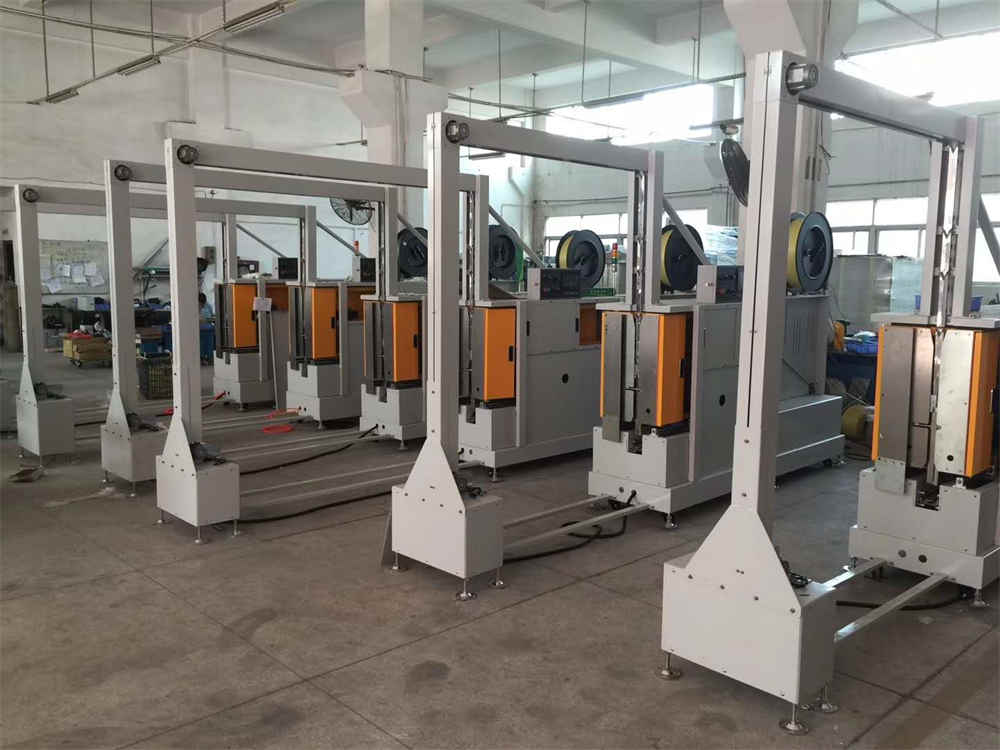

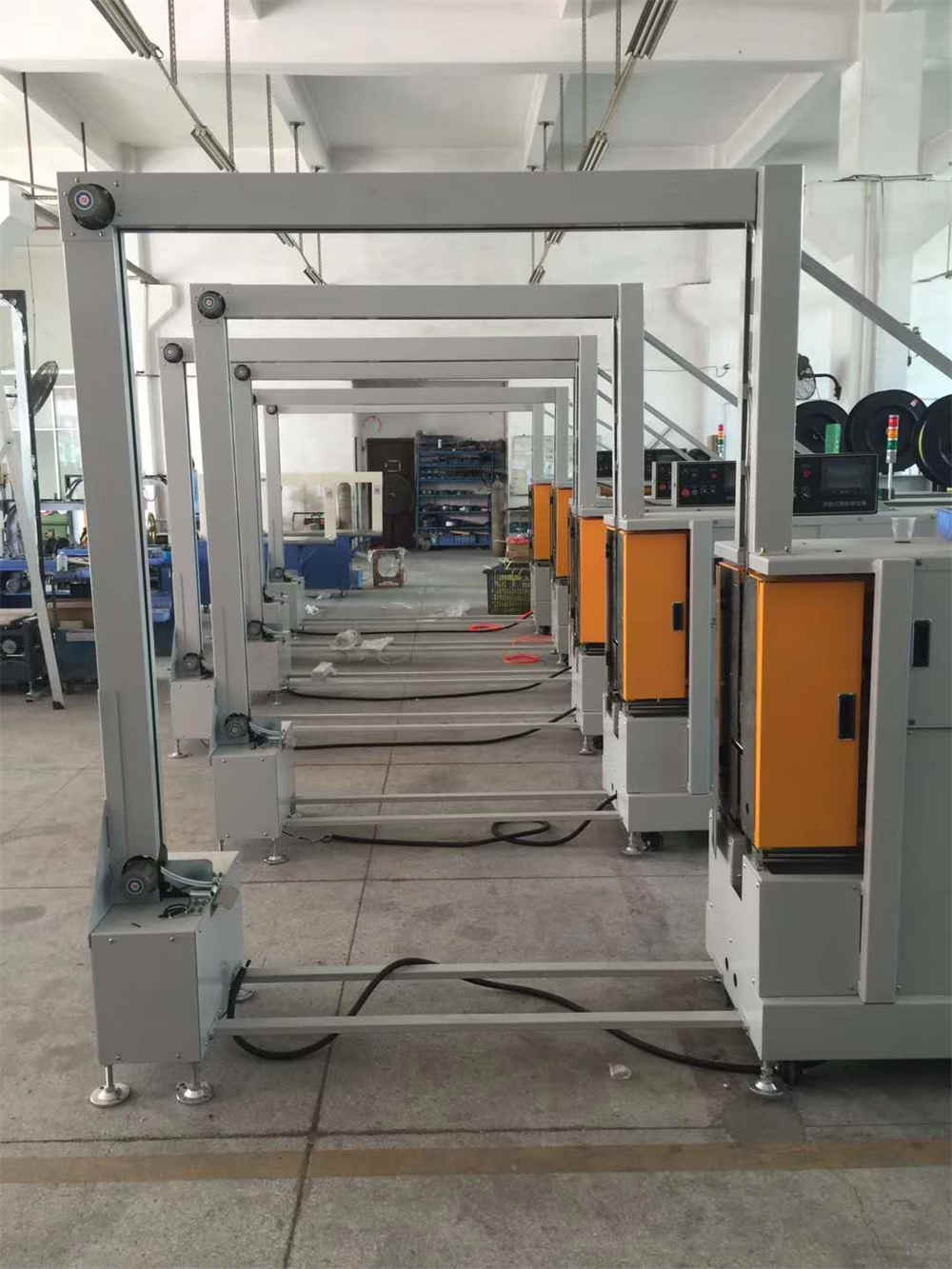

1. Grundmaschinenrahmen mit zwei Säulen und Querträger, vertikalen Schlittenführungen und Ketten
2. Zwischen zwei Säulen verfahrbares Regalmodul mit Schlittenführungssystem
3. Schlittenantrieb mit Getriebebremsmotor
4. Gurtschienenrahmen (Rutsche) aus gerillten Aluminiumprofilen gefertigt und am Maschinenrahmen befestigt,
federbelastete kurze Klappen, um die Bandzuführung in jeder Höhe zu ermöglichen
5. Lanzensystem zum Anlegen des Bandes durch den Palettenhohlraum, Abschnittshöhe 80 mm
6. Anschlüsse zum Umreifungskopf mit Bandspannungsausgleich

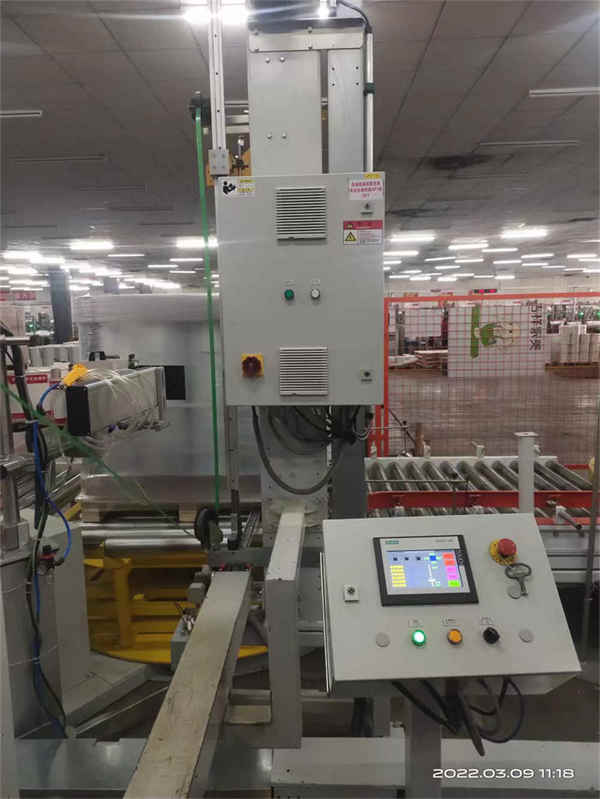

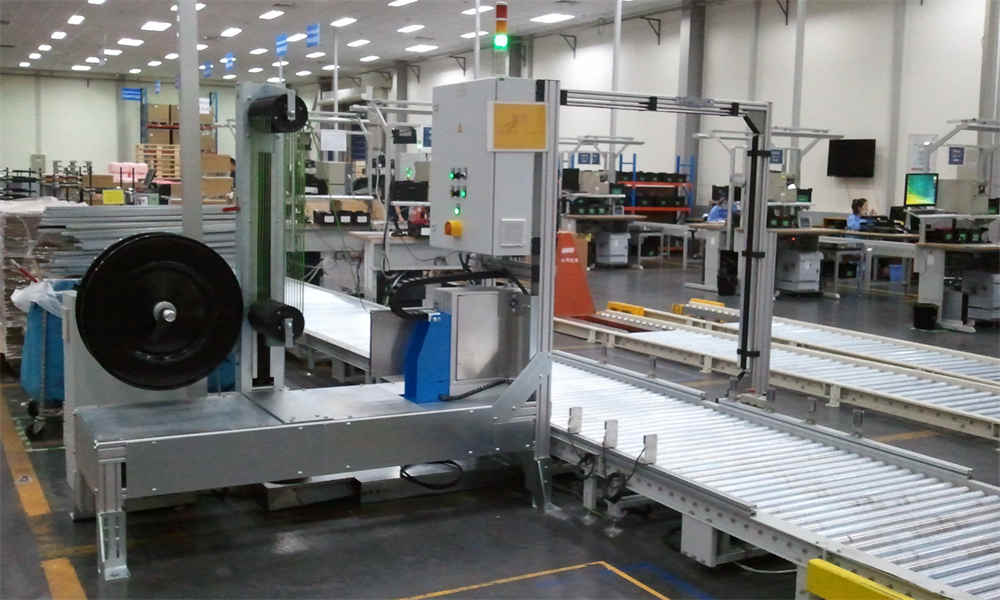

7. Bedienung der vertikalen Umreifungsmaschine über das Bedienfeld, Statusanzeige der Maschine über Cyklop Touchpanel Größe 7“, Farbdisplay.
Arbeitsablauf für vollautomatische vertikale Palettenumreifungsmaschinen :
1. Das Paket wird zentral in die Umreifungsposition gefördert.
2. Vom Steuersystem des Kunden wird ein spannungsfreies Signal an die vertikale Umreifungsmaschine gesendet.
3. Schließen des Bandschienenrahmens (Rutsche) durch Vorwärtsbewegung des Lanzensystems.
4. Das Rackmodul mit dem Umreifungskopf fährt nach unten auf die Paketoberfläche. Der Der Riemen wird um die Schiene geführt.
5. Der Umreifungszyklus wird gestartet. Das Band wird zurückgezogen, gespannt, versiegelt und abgeschnitten. Öffnen des Bandschienenrahmens (Rutsche) durch Zurückschieben des Lanzensystems. Das Regalmodul mit Umreifungskopf fährt zurück in die Grundposition.
Wenn ja, Paket in die nächste Umreifungsposition transportieren und Umreifungsvorgang wiederholen .
Nach Abschluss des Programms sendet die Maschine ein spannungsfreies Signal zurück an die Förderbandsteuerung, um die Ladung aus der Maschine zu transportieren.
Technische Daten von Vollautomatische vertikale Palettenumreifungsmaschinen:
1. Stromversorgung: 3/ N, PE, (Neutralleiter = Belastbarkeit)(
2. Steuerspannung: 24 V DC
3. Nennleistung: max. 3,0 kW
4. Gesamtgewicht der Maschine: ca. 800 bis 1.000 kg
5. Umgebungstemperaturgrenze: + 5 °C bis + 35 °C
6. Höhe der Förderanlage: Oberkantenrolle / Kette der Förderanlage min. 180mm bis max. 800mm
Schalttafel:
Position: Freie Auswahl innerhalb der Länge von 5 m Kabelsätzen
Maße: Höhe: 1.060 mm, inklusive Schranksockel 1.060; Breite: 600 mm; Tiefe: 480 mm;
Vorschriften: in Anlehnung an VDE 0100/0113, EN 60204, Schutzart IP 54
SPS: Siemens S7
Anbindung an das Steuerungssystem über spannungsfreie Signale (2 Eingänge / 3 Ausgänge)
Eingaben:
1. Not-Aus, 2 Kanäle
2. Umreifungsmaschine entriegeln
3. Umreifungsmaschine starten
Ausgänge: 1. Not-Aus, 2 Kanäle
2. Förderband / Grundstellung der Umreifungsmaschine freigeben
3. Förderband starten – Umreifungsvorgang beendet
4. Allgemeiner Fehler
Malen:
Maschinengrundrahmen: RAL 5003, Saphirblau
Bandführungsmodul: RAL 7035, lichtgrau
Standardkomponenten: RAL 7035, lichtgrau
Bedienfeld:RAL 7035, lichtgrau
Die Standardkomponenten (Bandführungseinheit, Kopfverfahreinrichtung, Umreifungskopf) sind ausschließlich in der Lackierung RAL 7035 lieferbar.
Standardkomponenten der vertikalen Umreifungsmaschine
Mechanische Komponenten
Schlitten- und Lanzenantrieb:
Temperatur: - 10°C bis + 40°C
Motor: Mit Schutzart IP 54, Temperaturklasse ISO B Lackierung:RAL 7031
Führungsschiene des Schlittens: Acla
Lager:verschiedene Lieferanten (INA-Schaeffler, Sankyo,Igus etc.)
Antriebskette: In Anlehnung an DIN 8187-1
Elektrische Bauteile
Umgebungstemperatur: + 5°C bis +35 °C
SPS: Siemens S7
Bedienung: Touchpanel, Größe 7“, Farbdisplay
Bedienelemente: Schneider Electric
Hauptschalter: Sälzer
Relais Not-Aus: Leuze
Relais: Schneider Electric
Schütz: Schneider Electric
Motorschütz: Schneider Electric
Frequenzumrichter: Schneider Electric
Sicherung: Siemens
Terminal:Phoenix (Feder)
Näherungsschalter: IFM, Steckverbindung
Endschalter: Schneider Electric, Steckverbindung
Bandabroller KA5
Gewichtsneutrales Abwickeln des Bandes
Große Riemenaufbewahrung.
Kontrollierte, knickfreie Aufnahme des eingezogenen Bandes.
Abriebfreie Bandaufnahme
Wartungsarme, elektromagnetische Bremsen
Integriertes Bandendesignal.
Ideal abgestimmt auf die Umreifungskopftechnik.
Technische Daten
KA5 |
||
Riemenqualität und -breite |
||
HAUSTIER |
9,0 - 18,5 mm |
|
PP |
/ |
|
Riemenspule |
||
Kerndurchmesser |
406 mm |
|
Außendurchmesser |
600 mm |
|
Breite |
150 mm |
|
Anzahl der Schleifen |
7 |
|
Riemenaufbewahrung |
15 m |
|
Abzugskraft des Riemens |
Das. 5 N |
Weitere Informationen erhalten Sie jederzeit bei uns.
Wir können entwerfen, was Sie brauchen.
