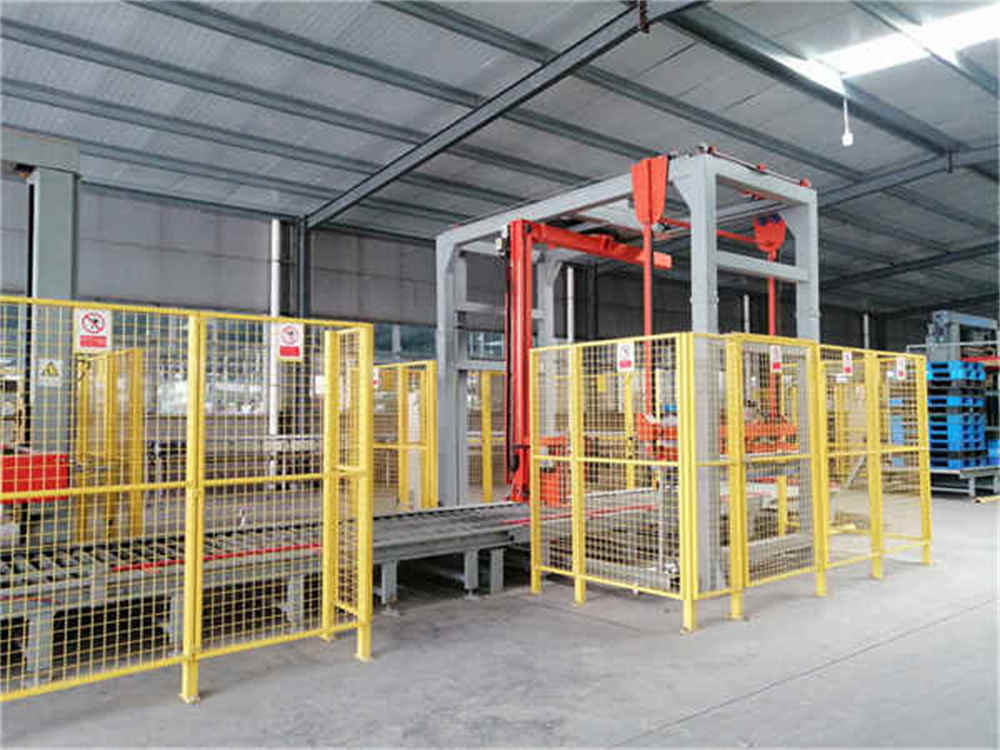

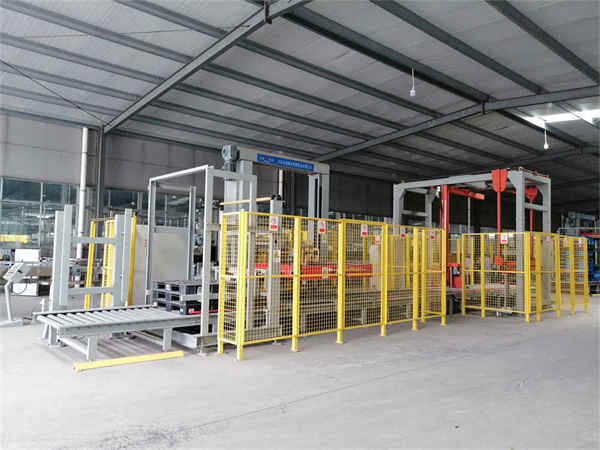

ZL1800FZ-PL Dreharm-Stretchfolienwickler

2 、 Technische Hauptdaten des Drehtisch-Armwicklers:

2.1 Technisches Datum:

1. Maschinenlager: 2000 kg (max.)

2. Verpackungseffizienz: 30 Ladungen/Stunde (max.) (berechnet anhand von zwei Verpackungsschichten) (10.000 Flaschen/Stunde)

3. Geschwindigkeit der Förderstrecke: 140 mm/s

4. Höhe der Förderfläche: 500 mm (noch festzulegen)

5. Kipphebelgeschwindigkeit: 15 U/min (max.)

6. Gesamtleistung: ~3KW

7. Betriebsgewicht: 2000 kg

2.2 , Verpackungsmaterial

Stretchfolie: 3 Zoll Durchmesser des Kerns, 500 mm breit, der Durchmesser der Folie beträgt 260 mm, Foliendicke: 20–35 μm

2.3 , Standortvorbereitung

Druckluftquelle:

1. Arbeitsspannung: 380 VAC/3-phasig, 5-adrig/50 Hz

2. Luftverbrauch: 1000 ml/min, kein Öl oder Wasser

3. Pneumatischer Arbeitsdruck: 0,5 ~ 0,6 MPa

4. Gesamtleistung: ≈ 3 kW

3 、Lieferumfang

3.1 Rotationsarm-Folienwickelmaschine (1 Satz)

3.1.1 Dreharm-Antriebssystem (1 Satz)

1. Drehzahlregelung des Motors mit variabler Frequenz und Bremsung.

2. Kipphebelreduzierer: inländische berühmte Marke

3. Leistung: P=1,1 kW

4. Drehzahlregelung mit variabler Frequenz und Bremse für den Wippenantrieb

5. Kipphebelführung.

6. Die beiden Enden des Kipphebels sind mit zwei festen und beweglichen Begrenzungspositionen ausgestattet.

3 .1.2 Filmwagenteile (1 Satz)

1.  Der Folienwagen verfügt zum Heben über einen Kettenantrieb, der stabil und zuverlässig ist.

2.  Reduziermotor zum Anheben des Filmwagens: Turbinen-Schneckenreduzierer;

3.  Motorleistung: 0,37 kW;

4.  Streckverhältnis des Folienwagens: 1:2,5

5.  Marke des Hubgetriebemotors: Berühmte chinesische Marke

3.1.3 Hauptstrukturteile (1 Satz)

1. Das Rack ist eine Viersäulen-Vierkantrohr-Stahlkonstruktion in Portalbauweise und das Material ist Q235-Profil.

2. Der obere Teil des Rahmens ist mit einer Antriebshalterung ausgestattet.

3. Die Kipphebelkomponenten werden über den Drehkranz am Kipphebelrahmen befestigt.

3.1.4 Schutzvorrichtung (1 Satz)

1.  Die Maschinengestellteile  sind mit Sicherheitsschutzvorrichtungen und Schutznetzen ausgestattet und die Türschlösser der Schutznetze sind mit der Ausrüstung verriegelt. Wenn die Sicherheitstüren geöffnet werden, stoppt das Gerät;

2.  Größe der Schutznetze: 3900 mm (L) x 3640 mm (B) (Zeichnungen vorbehalten)

3.  Nachdem das Gerät läuft, befindet sich die Stoppposition am linken unteren Ende und die Schutznetztür am rechten unteren Ende.

4.  Der Türschutz verwendet einen Steckerschalter.

3 .1.5 Filmwagen (1 Satz)

1.  Am Filmwagen ist ein fotoelektrischer Schalter installiert, der die Höhe der Waren automatisch erkennt.

2. Leistungskapazität des Wechselstrommotors: 0,37 KW;

3.  Dehnungsverhältnis: 1:2,0, Filmvorschubgeschwindigkeit angepasst;

4. Der sich nähernde Schalter funktioniert für den Motorantrieb, wenn kein Filmbruch vorhanden ist.

5.  Nachlaufmechanismus des Filmwagens;

6. Der Filmvorschubarm des Filmschlittens dreht sich, und der Näherungsschalter steuert den Start und Stopp des Filmeinzugsmotors, um die Nachverfolgung des Filmeinzugs zu erreichen.

3 .1.6 Automatisches Anbringen und Schneiden des Films (1 Satz)

Pneumatisch  System: AirTAC

3 . 2  pneumatisches System

Luftversorgung : Benutzer zur Verfügung stellen。

Teile: AirTAC.

3 . 3  Sicherheitsvorrichtung:

1. Dreharmstart und Förderbandverriegelung.

2. Sicherheitsschutzprinzip des Nylonringreflektors.

3. Schutz der Lichtschranke der Reflektorplatte: Wenn sich Gegenstände in Laufrichtung befinden, verformt sich der Nylonring, die Reflektorplatte weicht ab, der Lichtschranke verliert das Signal und die Maschine stoppt. Wenn zwischen der Reflektorplatte und der Lichtschranke ein Spalt besteht, verliert die Lichtschranke ihr Signal und die Maschine stoppt.

3 .5:Elektrisches System

1. Programmierbare SPS-Steuerung;

2. Touchscreen-Bedienung, Wickelschichten und Zeiten können eingestellt werden;

3. Der photoelektrische Schalter kann automatisch die Höhe der Waren erkennen.

4. Drehkranzantrieb, genaue Positionierung;

5. Digitale Parametereinstellung: Cantilever-Rotationsgeschwindigkeit, Hubgeschwindigkeit des Membranregals, Geschwindigkeit des Membranrack-Ausstiegs;

6. Die Maschine ist mit automatischen, manuellen und seitlichen Umschaltfunktionen ausgestattet, um den Betrieb des Verpackungssystems besser zu gewährleisten.

7. Die Warnleuchte für den Maschinenbetrieb ist eingestellt.

4 、 Wichtigste elektrische Teile und Ersatzteile

5 、Technischer Service:

Installation (in China) :

Wir schicken unsere Außendiensttechniker zur Installation und zum Testbetrieb in Ihr Werk. Sie sollten den Standort gut vorbereiten.

Ausbildung (in China)

Wir werden Ihren Kerl darin schulen, die Maschine zu bedienen und zu reparieren, und können einen hohen Hebel erreichen, in der Regel lösen Sie die Probleme in einer Stunde。

Garantie (in China)

1 Jahr Garantie.

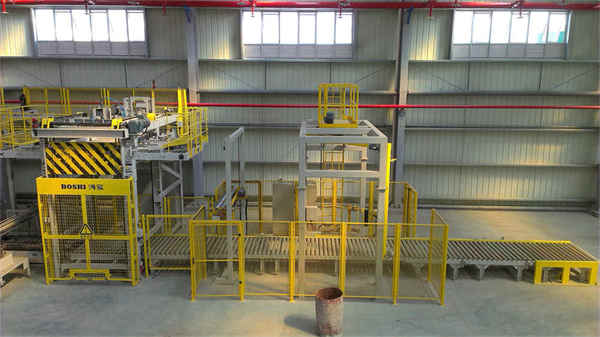

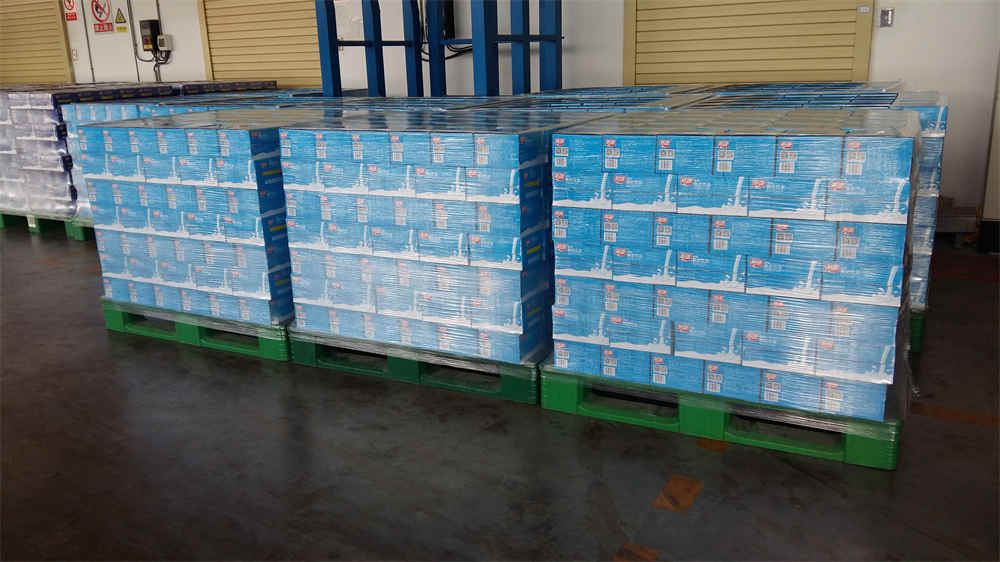

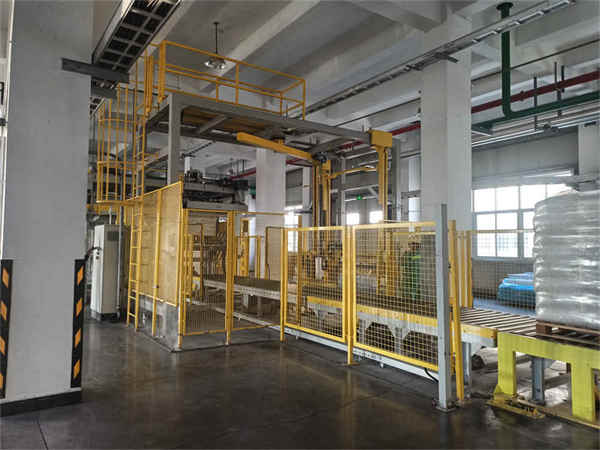

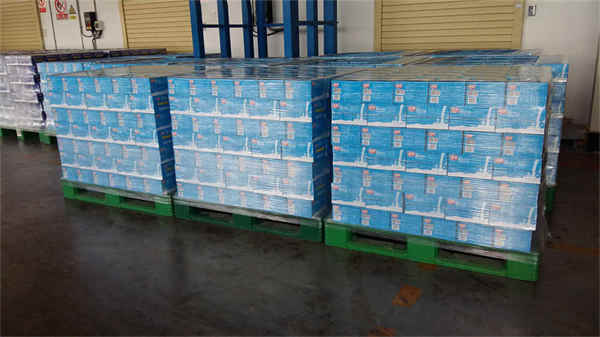

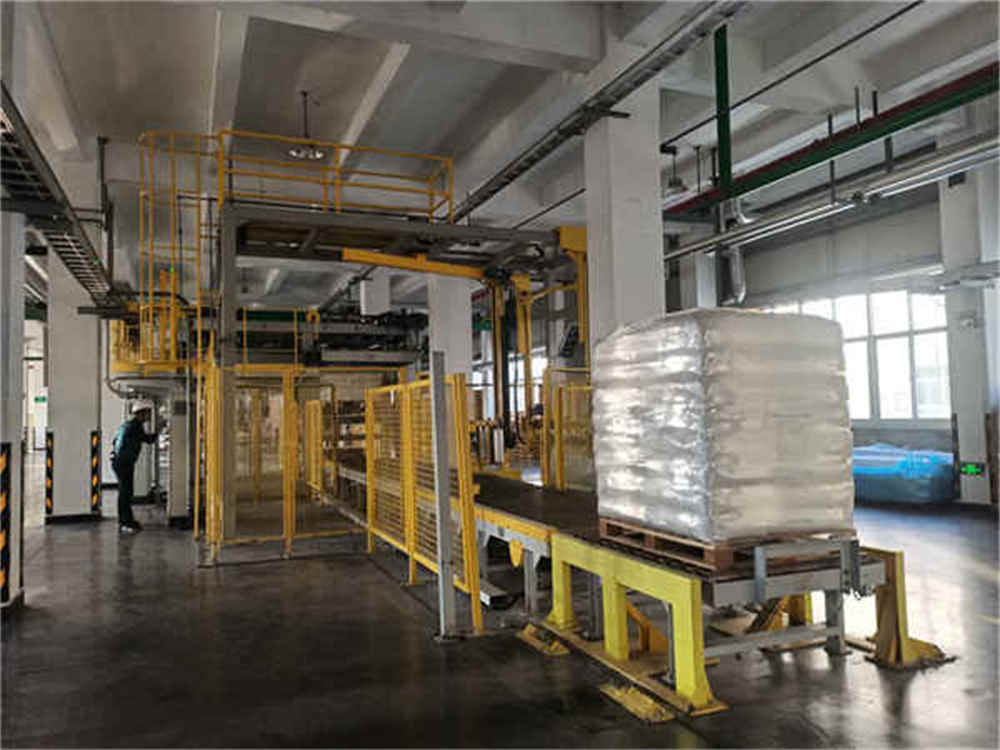

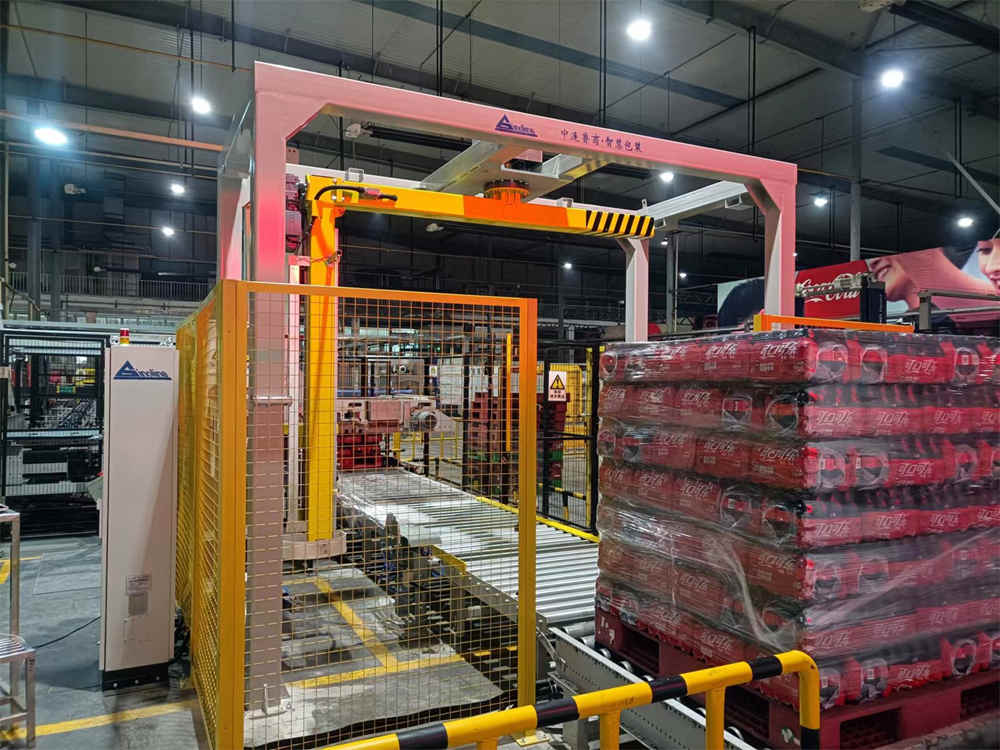

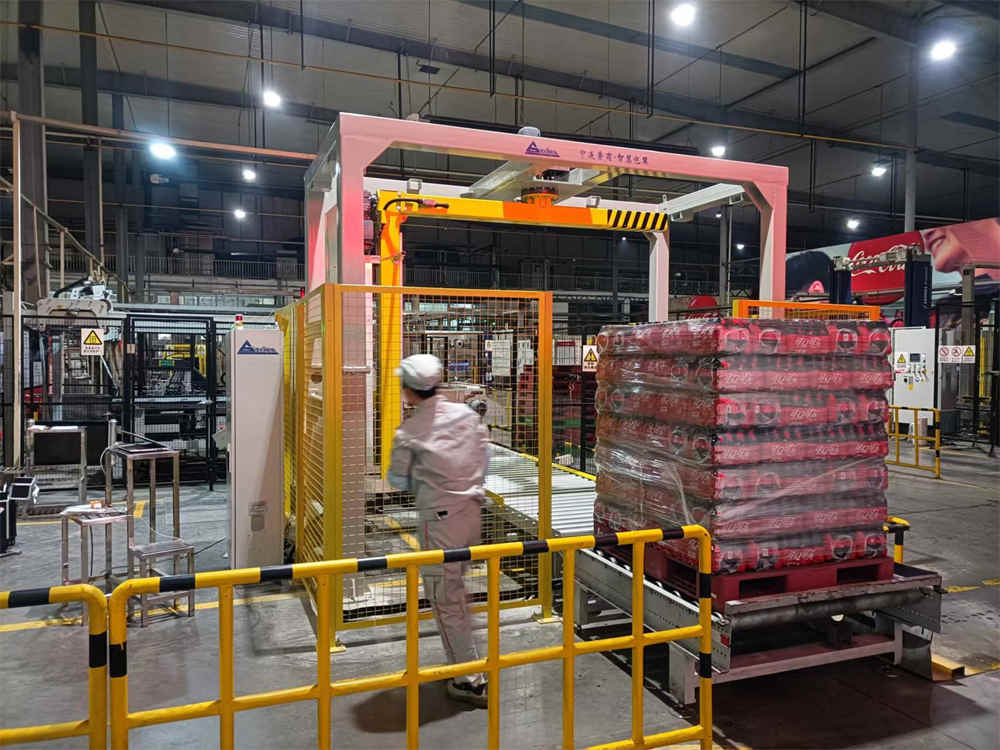

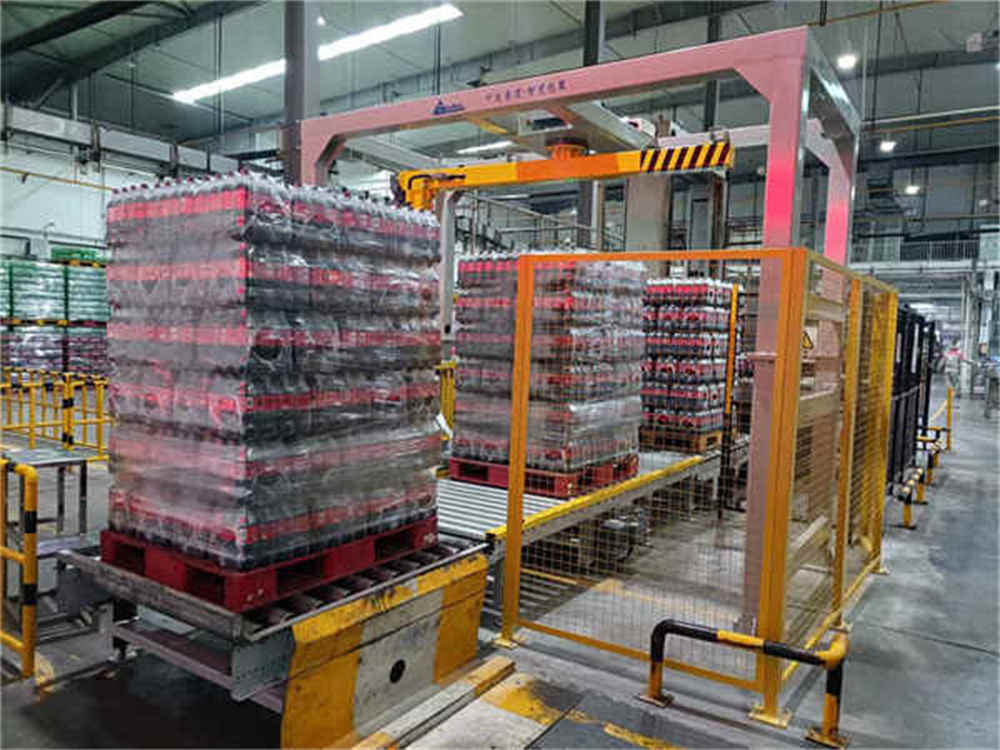

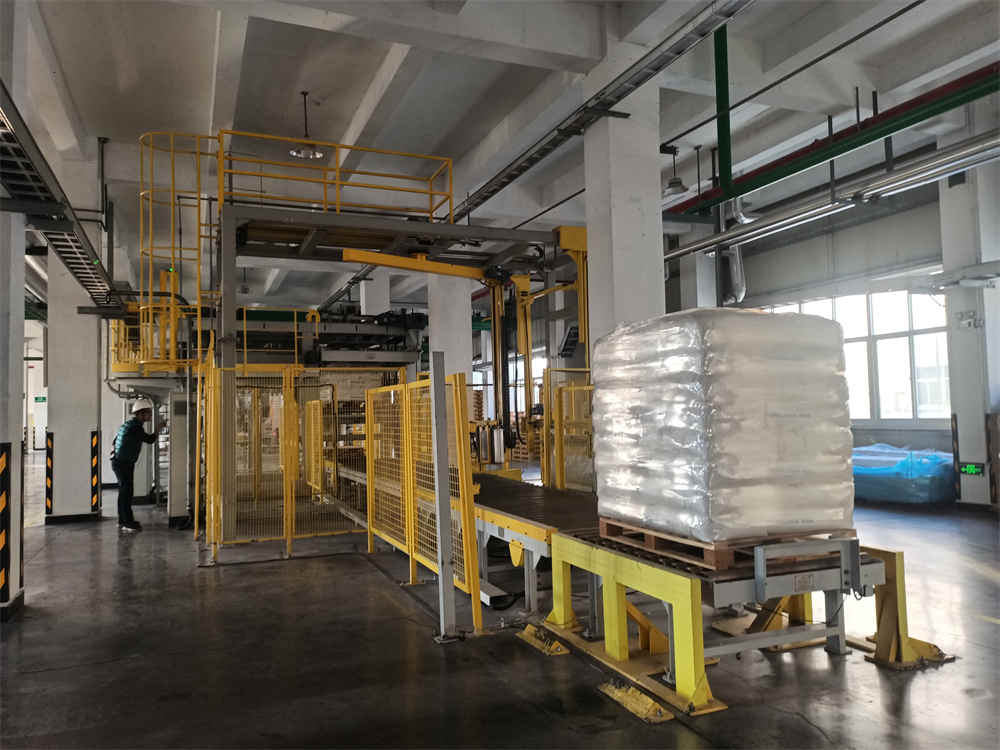

Bild des Maschinenverpackungseffekts ( nur als Referenz ):
